Методы расчета сложных цепей

Содержание:

Введение

Один из методов анализа электрической цепи является метод контурных токов. Основой для него служит второй закон Кирхгофа. Главное его преимущество это уменьшение количества уравнений до m – n +1, напоминаем что m - количество ветвей, а n  - количество узлов в цепи. На практике такое уменьшение существенно упрощает расчет.

Контурный ток - это величина, которая одинакова во всех ветвях данного контура.  Обычно в расчетах они обозначаются двойными индексами, например  I₁₁, I₂₂ и тд.

Действительный ток в определенной ветви определяется алгебраической суммой контурных токов, в которую эта ветвь входит. Нахождение действительных токов и есть первоочередная задача метода контурных токов.

Контурная ЭДС - это сумма всех ЭДС входящих в этот контур.

Собственным сопротивлением контура называется сумма сопротивлений всех ветвей, которые в него входят.

Общим сопротивлением контура называется сопротивление ветви, смежное двум контурам.

Глава 1. МЕТОДЫ РАСЧЕТА СЛОЖНЫХ ЦЕПЕЙ.

1.1 Метод уравнений Кирхгофа

Этот метод является наиболее общим методом решения задачи анализа электрической цепи. Он основан на решении системы уравнений, составленных по первому и второму законам Кирхгофа относительно реальных токов в ветвях рассматриваемой цепи. Следовательно, общее число уравнений p равно числу ветвей с неизвестными токами. Часть этих уравнений составляется по первому закону Кирхгофа, остальные – по второму закону Кирхгофа. В схеме содержащей q узлов, по первому закону Кирхгофа можно составить q уравнений. Однако, одно из них (любое) является суммой всех остальных. Следовательно, независимых уравнений, составленных по первому закону Кирхгофа, будет .

По второму закону Кирхгофа должны быть составлены недостающие m уравнений, число которых равно .

Для записи уравнений по второму закону Кирхгофа необходимо выбрать m контуров так, чтобы в них вошли в итоге все ветви схемы.

Рассмотрим данный метод на примере конкретной схемы (рис. 1).

Рисунок 1

Прежде всего, выбираем и указываем на схеме положительные направления токов в ветвях и определяем их число p . Для рассматриваемой схемы p = 6. Следует отметить, что направления токов в ветвях выбираются произвольно. Если принятое направление какого-либо тока не соответствует действительному, то числовое значение данного тока получается отрицательным.

Далее определяем число узлов схемы q = 4.

Следовательно, число уравнений по первому закону Кирхгофа равно q – 1 = 3.

Число уравнений, составленных по второму закону Кирхгофа

m = p - (q – 1) = 3.

Выбираем узлы и контуры, для которых будем составлять уравнения, и обозначаем их на схеме электрической цепи.

Уравнения по первому закону Кирхгофа:

Уравнения по второму закону Кирхгофа:

Решая полученную систему уравнений, определяем токи ветвей. Расчет электрической цепи не обязательно заключается в вычислении токов по заданным ЭДС источников напряжения. Возможна и другая постановка задачи – вычисление ЭДС источников по заданным токам в ветвях схемы. Задача может иметь и смешанный характер – заданы токи в некоторых ветвях и ЭДС некоторых источников. Нужно найти токи в других ветвях и ЭДС других источников. Во всех случаях число составленных уравнений должно быть равно числу неизвестных величин. В состав схемы могут входить и источники энергии, заданные в виде источников тока. При этом ток источника тока учитывается как ток ветви при составлении уравнений по первому закону Кирхгофа.

Контуры для составления уравнений по второму закону Кирхгофа должны быть выбраны так, чтобы ни один расчетный контур не проходил через источник тока.

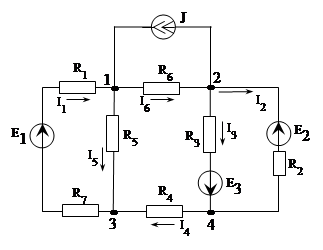

Рассмотрим схему электрической цепи, представленную на рис. 2.

Рисунок 2

Выбираем положительные направления токов и наносим их на схему. Общее число ветвей схемы равно пяти. Если считать ток источника тока J известной величиной, то число ветвей с неизвестными токами p = 4.

Схема содержит три узла (q = 3). Следовательно, по первому закону Кирхгофа необходимо составить q – 1 = 2 уравнения. Обозначим узлы на схеме. Число уравнений составленных по второму закону Кирхгофа m = p - (q – 1) =2.

Выбираем контуры таким образом, чтобы ни один из них не проходил через источник тока, и обозначаем их на схеме.

Система уравнений, составленная по законам Кирхгофа, имеет вид:

Решая полученную систему уравнений, найдем токи в ветвях. Метод уравнений Кирхгофа применим для расчета сложных как линейных, так и нелинейных цепей, и в этом его достоинство. Недостаток метода состоит в том, что при расчете сложных цепей необходимо составлять и решать число уравнений, равное числу ветвей p .

Заключительный этап расчета – проверка решения, которая может быть выполнена путем составления уравнения баланса мощности.

Под балансом мощностей электрической цепи понимается равенство мощностей, развиваемой всеми источниками энергии данной цепи, и мощности, потребляемой всеми приемниками той же цепи (закон сохранения энергии).

Если на участке цепи ab имеется источник энергии с ЭДС  и по этому участку протекает ток , то мощность, развиваемая этим источником, определяется произведением .

Каждый из множителей этого произведения может иметь положительный или отрицательный знак относительно направления ab. Произведение  будет иметь положительный знак, если знаки расчетных величин  и  совпадают (мощность, развиваемая данным источником, отдается приемникам цепи). Произведение  будет иметь отрицательный знак если знаки  и  противоположны (источник потребляет мощность, развиваемую другими источниками). Примером может служить аккумулятор, находящийся в режиме зарядки. В этом случае мощность данного источника (слагаемое ) входит в алгебраическую сумму мощностей, развиваемых всеми источниками цепи, с отрицательным знаком. Аналогично определяется величина и знак мощности, развиваемой источником тока. Если на участке цепи mn имеется идеальный источник тока с током , то мощность развиваемая этим источником, определяется произведением . Как и в источнике ЭДС знак произведения  определяется знаками множителей.

Теперь можно записать общий вид уравнения баланса мощностей

.

Для цепи, представленной на рис2.2 уравнение баланса мощности имеет вид

.

1.2 Метод контурных токов

Метод контурных токов сводится к составлению уравнений только по второму закону Кирхгофа. Число этих уравнений, равное , на  уравнений меньше числа уравнений, необходимых для расчета электрических цепей по методу законов Кирхгофа.

При этом предполагаем, что в каждом выбранном контуре протекает независимые друг от друга расчетные токи, называемые контурными. Ток каждой ветви определяется как алгебраическая сумма контурных токов, замыкающихся через эту ветвь, с учетом принятых направлений контурных токов и знаков их величин.

Число контурных токов равно числу «ячеек» (элементарных контуров) схемы электрической цепи. Если рассматриваемая схема содержит источник тока, то независимые контуры необходимо выбирать так, чтобы ветвь с источником тока входила только в один контур. Для этого контура расчетное уравнение не составляется, так как контурный ток равен току источника.

Каноническая форма записи уравнений контурных токов для n независимых контуров имеет вид

где

 - контурный ток n-го контура;

- алгебраическая сумма ЭДС, действующих в n-ом контуре, называемая контурная ЭДС;

- собственное сопротивление n-го контура, равная сумме всех сопротивлений, входящих в рассматриваемый контур;

 - сопротивление принадлежащие одновременно двум контурам (в данном случае контуром n и i ) и называемое общим или взаимным сопротивлением этих контуров. Первым ставится индекс контура, для которого составляется уравнение. Из определения взаимного сопротивления следует, что сопротивления, отличающиеся порядком индексов, равны, т.е. .

Взаимным сопротивлением приписывается знак плюс, если протекающие по ним контурные токи  и  имеют одинаковые направления, и знак минус, если их направления противоположны.

Таким образом, составление уравнений контурных токов может быть сведено к записи симметричной матрицы сопротивлений

и вектора контурных ЭДС

При введении вектора искомых контурных токов || уравнения (5) можно записать в матричной форме

Решение системы линейных уравнений алгебраических уравнений (5) для тока n-го контура может быть найдено по правилу Крамера

,

где  - главный определитель системы уравнений, соответствующий матрице контурных сопротивлений

Определитель  получаем из главного определителя  путем замены n-го столбца сопротивлений на столбец (вектор) контурных ЭДС .

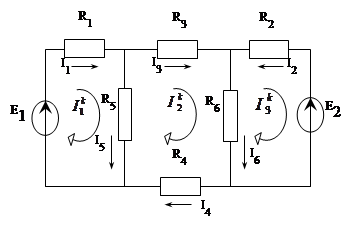

Рассмотрим метод контурных токов на примере конкретной схемы электрической цепи (рис. 3).

Рисунок 3

Схема состоит из 3-х элементарных контуров (ячеек). Следовательно, независимых контурных токов три. Выбираем произвольно направление контурных токов и наносим их на схему. Контуры можно выбирать и не по ячейкам, но их обязательно должно быть три (для данной схемы) и все ветви схемы должны войти в состав выбранных контуров.

Для 3-х контурной схемы уравнение контурных токов в канонической форме имеют вид:

Находим собственные и взаимные сопротивления и контурные ЭДС.

Собственные сопротивления контуров

Напомним, что собственные сопротивления всегда положительные.

Определим взаимные сопротивления, т.е. сопротивления, общие для двух контуров.

Отрицательный знак взаимных сопротивлений обусловлен тем, что контурные токи, протекающие по этим сопротивлениям, противоположно направлены.

Контурные ЭДС

Подставляем значения коэффициентов (сопротивлений) в уравнения:

Решая систему уравнений (7), определяем контурные токи .

Для однозначного определения токов ветвей выбираем их положительные направления и указываем на схеме (рис. 3).

Токи ветвей

1.3 Метод узловых напряжений (потенциалов)

Сущность метода заключается в том, что в качестве неизвестных принимаются узловые напряжения (потенциалы) независимых узлов цепи относительно одного узла, выбранного в качестве опорного или базисного. Потенциал базисного узла принимается равным нулю, и расчет сводится к определению (q-1) узловых напряжений, существующих между остальными узлами и базисным.

Уравнения узловых напряжений в канонической форме при числе независимых узлов n=q-1 имеют вид

Коэффициент  называется собственной проводимостью n-го узла. Собственная проводимость равна сумме проводимостей всех ветвей, присоединенных к узлу n .

Коэффициент  называется взаимной или межузловой проводимостью. Она равна взятой со знаком «минус» сумме проводимостей всех ветвей, соединяющих напрямую узлы i и n .

Правая часть уравнений (9) называется узловым током, Узловой ток равен алгебраической сумме всех источников тока, подключенных к рассматриваемому узлу, плюс алгебраическая сумма произведений ЭДС источников на проводимость ветви с ЭДС

При этом со знаком «плюс» слагаемые записываются в том случае, если ток источника тока и ЭДС источника напряжения направлены к узлу, для которого составляется уравнение.

Приведенная закономерность определения коэффициентов существенно упрощает составление уравнений, которое сводится к записи симметричной матрицы узловых параметров

и вектора узловых токов источников

Уравнения узловых напряжений можно записать в матричной форме

.

Если в какой-либо ветви заданной схемы содержатся только идеальный источник ЭДС (сопротивление этой ветви равно нулю, т.е. проводимость ветви равна бесконечности), целесообразно в качестве базисного выбрать один из двух узлов, между которыми включена эта ветвь. Тогда потенциал второго узла становится также известным и равным по величине ЭДС (с учетом знака). В этом случае для узла с известным узловым напряжением (потенциалом) уравнение составлять не следует и общее число уравнений системы уменьшается на единицу.

Решая систему уравнений (9), определяем узловые напряжения, а затем по закону Ома определяем токи в ветвях. Так для ветви, включенной между узлами m и n ток равен

При этом с положительным знаком записываются те величины (напряжения, ЭДС), направление которых совпадает с выбранным координатным направлением. В нашем случае (11) – от узла m к узлу n . Напряжение между узлами  определяется через узловые напряжения

.

Рассмотрим метод узловых напряжений на примере электрической цепи, схема которой представлена на рис. 4.

Рисунок 4

Определяем число узлов (в данном примере число узлов q=4) и обозначаем их на схеме.

Так как схема не содержит идеальных источников напряжения, то в качестве базисного может быть выбран любой узел, например узел 4.

При этом .

Для остальных независимых узлов схемы (q-1=3) составляем уравнения узловых напряжений в канонической форме.

Определяем коэффициенты уравнений.

Собственные проводимости узлов

Взаимные (межузловые) проводимости

Определяем узловые токи.

Для 1-го узла

.

Для 2-го узла

.

Для 3-го узла

Подставив значения коэффициентов (проводимостей) и узловых токов в уравнения (12), определяем узловые напряжения

Прежде чем перейти к определению токов ветвей, задаемся их положительным направлением и наносим на схему (рис. 5).

Токи определяем по закону Ома. Так, например, ток  направлен от узла 3 к узлу 1. Так же направлена и ЭДС  этой ветви. Следовательно

Токи остальных ветвей определяем по тому же принципу

Так как то

Глава 2. ПРАКТИЧЕСКАЯ ЧАСТЬ.

2.1 Расчет методом контурных токов

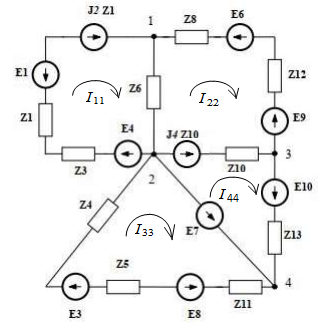

Проведем эквивалентное преобразование источника тока в источники ЭДС

Введем контурные токи I₁₁ , I₂₂ , I_33, I₄₄.

Рисунок 5

I₁₁z₁₁ + I₂₂z ₁₂ + I₃₃z₁₃ + I₄₄z₁₄ = E₁₁

I₁₁z₂₁ + I₂₂z₂₂ + I₃₃z₂₃ + I₄₄z₂₄ = E₂₂

I₁₁z₃₁ + I₂₂z₃₂ + I₃₃z₃₃ + I₄₄z₃₄ = E₃₃

I₁₁z₄₁ + I₂₂z₄₂ + I₃₃z₄₃ + I₄₄z₄₄ = E₄₄

Определим собственные сопротивления контуров:

z₁₁ = z₁ + z₃ + z₆ = j50 + 38 + j20 = 38 + j70 Ом

z₂₂ = z₆ + z₈ + z₁₀ + z₁₂ = j20 + 215 – j75 + 10 = 225 – j55 Ом

z₃₃ = z₄ + z₅ + z₁₁ = 14 + j16 – j75 = 15 – j59 Ом

z₄₄ = z₁₀ + z₁₃ = – j75 + j25 = – j50 Ом

и общие сопротивления контуров:

z₁₂ = z₂₁= – z₆ = – j20 Ом

z₂₄ = z₄₂= – z₁₀ = j75 Ом

Определим собственные ЭДС контуров:

Е₁₁ = J₂z ₁ + Е₄ – Е₁ = j50‧3 +25 – 6 = j150 + 19 В

Е₂₂ = – Е₆ – Е₉ – J₄z ₁₀ = – 4 – 6 + j75‧7 = j525 – 10 В

Е₃₃ = Е₇ – Е₈ + Е₃ = 15 – 9 – 39 = – 33 В

Е₄₄ = J₄z ₁₀ + Е₁₀ – Е₇ = j75‧7 + 13 – 15 = j525 – 2 В

Для определения контурных токов составим систему уравнений:

(39 + j70) I₁₁ – j20 I₂₂ = 19 + j150

– j20 I₁₁ + (225 – j55) I₂₂ – j75 I₄₄ = – 10 + j525

(15 – j59) I₃₃ = – 33

J75 I₂₂ – j50 I₄₄ = – 2 + j525

В результате получим следующие значения контурных токов:

I₁₁ = 1,3713 + j1,9139 А;

I₂₂ = 0,9361 + j5,0435 А;

I₃₃ = – 0,1335 – j0,5253 А;

I₄₄ = – 9,0957 + j7,5252 А;

Находим реальные токи в ветвях:

I₁ = 1,3713 + j1,9139 А;

I₂ = 0,9361 + j5,0435 А;

I₃ = – 0,1335 – j0,5253 А;

I₄ = – 9,0957 + j7,5252 А;

I₅ = + 3,1375 – j1,5553 А;

I₆ = – 3,0152 + j3,5054 А;

2.2 Потенциальная диаграммa

R,Ом ,Ом

Размещено на Allbest.ru

5

1

2

3

U, В

4

6

4

Список литературы

1. Атабеков Г.И. Основы теории цепей: Учебник. – СПб.: Издательство «Лань», 2009. - 432 с.

2. Бакалов В.П., Дмитриков В.Ф., Крук Б.И. Основы теории цепей: Учебное пособие для вузов. Под ред. В.П. Бакалова. – М.: Горячая линия – Телеком, 2013. - 596 с.

3. Новиков Ю.Н. Основные понятия и законы теории цепей, методы анализа процессов в цепях: Учебное пособие. – СПб.: Издательство «Лань», 2011. - 368 с.

4. Атабеков Г.И. Теоретические основы электротехники. Линейные электрические цепи: Учебное пособие. – СПб.: Издательство «Лань», 2009. - 592 с.

5. Атабеков Г.И., Купалян С.Д., Тимофеев А.Б., Хухриков С.С. Теоретические основы электротехники. Нелинейные электрические цепи. Электромагнитное поле: Учебное пособие / Под ред. Г.И. Атабекова. – СПб.: Издательство «Лань», 2010. - 432 с.
