Цилиндр в геометрии - формулы, определение с примерами

Содержание:

Цилиндром называется тело, полученное вращением прямоугольника вокруг оси, проходящей через его сторону (рис. 26). На рисунке 27 показано образование цилиндра при вращении прямоугольника

Образующая цилиндра является его высотой.

Поверхность цилиндра можно развернуть на плоскость, в результате получится прямоугольник, представляющий боковую поверхность цилиндра, и два круга, представляющих его основания. На рисунке 30 показан цилиндр и его развертка.

Теорема 4.

Боковая поверхность цилиндра равна произведению длины окружности основания и образующей:

На плоскости важной конфигурацией, которая часто встречается в задачах, является сочетание окружности с прямой. Подобной пространственной конфигурацией является сочетание цилиндра с плоскостью.

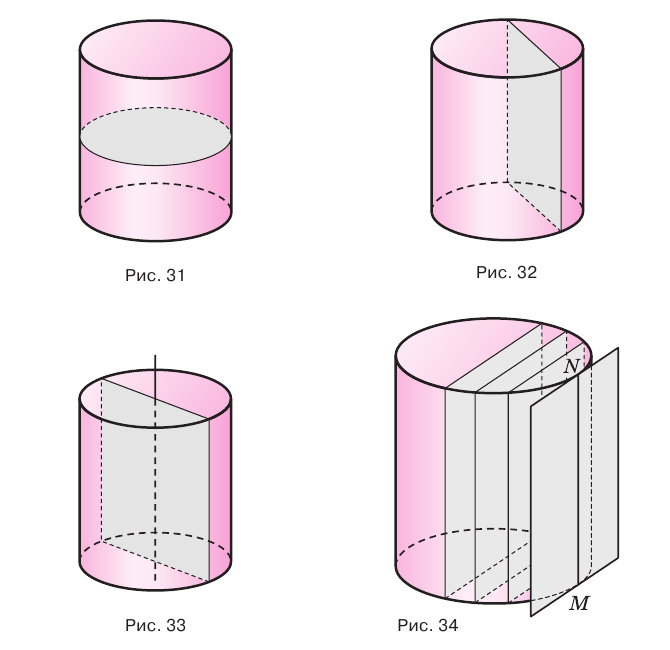

Если цилиндр пересечь плоскостью, параллельной основанию, то получится круг, равный основанию (рис. 31), а если плоскостью, перпендикулярной основанию, то — прямоугольник, одна сторона которого равна высоте цилиндра (рис. 32). Осевое сечение цилиндра, т. е. сечение плоскостью, проходящей через ось цилиндра, является прямоугольником, стороны которого равны высоте цилиндра и диаметру его основания (рис. 33).

Будем двигать плоскость, проходящую через ось цилиндра, параллельно самой себе (рис. 34). При этом две противолежащие стороны прямоугольника-сечения цилиндра, являющиеся хордами оснований, будут уменьшаться, а две другие стороны, которые являются образующими цилиндра, — сближаться до того момента, пока не совпадут. Получим плоскость, содержащую образующую цилиндра и не имеющую с ним других общих точек. Такая плоскость называется касательной плоскостью цилиндра. Любая прямая, проведенная в касательной плоскости цилиндра и отличная от образующей, имеет с цилиндром единственную общую точку. Такая прямая называется касательной прямой цилиндра.

Теорема 5.

Если плоскость касается цилиндра по некоторой образующей, то ей перпендикулярна плоскость, проходящая через эту образующую и ось цилиндра.

Доказательство:

Пусть плоскость касается цилиндра с осью по образующей (рис. 35). Докажем, что плоскость, содержащая образующую и ось , перпендикулярна плоскости .

Проведем прямую , которая пересекает прямую в точке , прямую в точке и перпендикулярна оси . Через точку проведем плоскость , перпендикулярную образующей . Эта плоскость пересекает цилиндр по кругу, центр которого находится в точке , а плоскость — по прямой , касающейся окружности с центром . Учитывая свойство касательной к окружности, можем утверждать, что прямая перпендикулярна радиусу окружности с центром в точке . Кроме того, поскольку прямая параллельна прямой , то прямая перпендикулярна прямой . Получили, что прямая перпендикулярна как прямой , так и прямой , которые пересекаются и лежат в плоскости . Поэтому по признаку перпендикулярности прямой и плоскости прямая перпендикулярна плоскости . Но плоскость, содержащая образующую и ось , проходит и через прямую . Поэтому она, по признаку перпендикулярности плоскостей, перпендикулярна плоскости .

Теорема 5 выражает свойство касательной плоскости цилиндра.

Теорема 6.

Плоскость касается цилиндра, если она проходит через его образующую и перпендикулярна плоскости, содержащей эту образующую и ось цилиндра.

Доказательство:

Пусть плоскость содержит образующую цилиндра и перпендикулярна плоскости, проходящей через эту образующую и ось (рис. 36). Докажем, что плоскость не имеет с цилиндром других общих точек, кроме точек образующей .

Пусть — точка плоскости , не принадлежащая образующей . Через эту точку проведем плоскость , перпендикулярную оси . Она пересечет цилиндр по кругу с центром , образующую в некоторой точке и плоскость по прямой . Поскольку плоскости и обе перпендикулярны плоскости , то их линия пересечения также перпендикулярна плоскости , а потому . Учитывая, что и — соответственно гипотенуза и катет прямоугольного треугольника , получим, что . Значит, точка не принадлежит цилиндру с осью .

Теорема 6 выражает признак касательной плоскости цилиндра.

Пусть имеется цилиндр (рис. 37). Впишем в одно из оснований цилиндра многоугольник , через его вершины проведем образующие , , ..., , и соединим их другие концы , , ..., , . В результате получим призму . Ее называют призмой, вписанной в цилиндр, а сам цилиндр называют цилиндром, описанным около призмы.

Если цилиндр описан около призмы, то основания цилиндра описаны около оснований призмы, а боковая поверхность цилиндра содержит боковые ребра призмы.

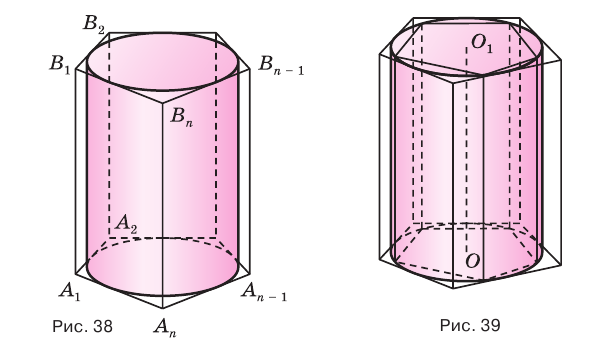

Подобным образом вводится понятие призмы, описанной около цилиндра, и цилиндра, вписанного в призму (рис. 38). Если призма описана около цилиндра, то ее основания описаны около оснований цилиндра, а боковые грани касаются боковой поверхности цилиндра.

Теорема 7.

Объем цилиндра равен произведению площади его основания и образующей:

Доказательство:

Пусть имеется цилиндр с осью (рис. 39). В него впишем правильную призму и, кроме того, около него опишем правильную призму . В соответствии с теоремой 3 объем первой призмы равен произведению площади многоугольника и высоты призмы, которая равна боковому ребру , а объем второй — произведению площади многоугольника и той же высоты. Объем самого цилиндра заключен между этими объемами.

Будем количество сторон оснований призмы делать все большим и большим. Тогда объем первой призмы увеличивается, объем второй — уменьшается, а разность между ними стремится к нулю, если количество сторон становится неограниченно большим. То число, к которому приближаются объемы обеих призм, принимается за объем цилиндра.

В описанном процессе высота призмы остается равной боковому ребру, которое равно образующей цилиндра, а площади многоугольников и стремятся к площади круга, лежащего в основании цилиндра. Значит, объем цилиндра равен произведению площади основания и образующей цилиндра:

Поверхность цилиндра

Ещё один важный класс пространственных фигур - тела вращения. Цилиндр является одним из них, мы познакомимся с ним глубже. Свойства цилиндра похожи на свойства призм, мы последовательно изучим их.

Тело, полученное вращением прямоугольника вокруг одной из его сторон называют цилиндром (точнее, прямой круговой цилиндр) (рис. 75). При вращении прямоугольника одна его сторона остаётся неподвижной. Её называют осью цилиндра. Поверхность, образованную при вращении противоположной стороны прямоугольника называют цилиндрической поверхностью, а саму сторону образующей цилиндра. Две другие стороны прямоугольника при этом вращении образуют два равных круга, которые называют основаниями цилиндра (рис. 76).

Замечание. Тело, полученное вращением прямоугольника вокруг одной из его сторон называют прямым круговым цилиндром. Более широкое понятие цилиндра вводят следующим образом.

Пусть в пространстве параллельный перенос переводит плоскую фигуру F₁, в фигуру F2. Тело, состоящее из этих фигур и отрезков, соединяющих их соответствующие точки, называют цилиндром (рис. 77).

Если при параллельном переносе образующая перпендикулярна плоскости фигуры F_{1 ,} цилиндр называют прямым (рис. 78.а), в противном случае наклонным цилиндром (рис. 78.b). На рисунке 78.с изображена Пизанская башня, имеющая вид наклонного цилиндра.

Если фигура F₁ является кругом, то цилиндр называют круговым цилиндром.

Только прямой круговой цилиндр является телом вращения. В дальнейшем мы будем рассматривать прямые круговые цилиндры, которые для краткости будем называть цилиндрами.

Основания цилиндра являясь равными кругами, лежат на параллельных плоскостях. Перпендикуляр, опущенный из некоторой точки одного основания на другое, называют его высотой.

Расстояние между параллельными плоскостями равно высоте цилиндра. Ось цилиндра также является его высотой.

Образующие цилиндра параллельны и равны. Точно также, длины высоты, оси и образующих цилиндра будут равны между собой.

Сечением цилиндра плоскостью параллельной его оси является прямоугольник (рис.79.а). Две противоположные его стороны - это образующие цилиндра, а две другие стороны - соответствующие параллельные хорды оснований цилиндра.

В частности, осевое сечение также прямоугольник, образованный сечением цилиндра плоскостью, проходящей через его ось (рис. 79.b).

Диагонали осевого сечения цилиндра проходят через точку являющуюся серединой отрезка, соединяющего центры оснований цилиндра. Следовательно, эта точка Q есть центр симметрии цилиндра (рис. 79.с).

Плоскость, проходящая через точку Q перпендикулярно оси цилиндра является его плоскостью симметрии (рис. 80). Любая плоскость, проходящая через ось цилиндра также будет ось симметрии цилиндра (рис. 81).

Пример:

Осевое сечение цилиндра - квадрат, площадь которого Q. Найдите площадь основания цилиндра.

Решение:

Сторона квадрата равна . Она равна диаметру

основания. Поэтому его площадь равна

Докажите самостоятельно эту теорему пользуясь рисунком 82.

Следствие. Полная поверхность цилиндра равна сумме его боковой поверхности и площадей двух его оснований:

или

Пусть дан произвольный цилиндр. Впишем в одно из его оснований многоугольник (рис. 83). Через вершины многогранника проведём образующие цилиндра , другие концы которых и последовательно соединим отрезками. В результате получим призму . Эту призму называют призмой, вписанной в цилиндр. А цилиндр называют цилиндром, вписанным в призму. Если призма вписана в цилиндр, то основание призмы будет вписано в основание цилиндра и боковые рёбра призмы будут лежать на боковой поверхности цилиндра.

Ясно, что если вокруг основания призмы можно описать окружность, то вокруг призмы можно описать цилиндр.

Аналогично вводятся понятия призмы, описанной вокруг цилиндра и цилиндра, вписанного в призму (рис. 84). Если призма описана вокруг цилиндра, то основание призмы будет описано вокруг основания цилиндра и боковые грани призмы будут касаться боковой поверхности цилиндра.

Ясно, что если в основание призмы можно вписать окружность, то вокруг цилиндра можно описать призму.

Объём цилиндра

Теорема. Объём цилиндра равен произведению площади его основания и образующей цилиндра:

Доказательство. Пусть дан цилиндр с осью ОО₁ (рис. 85). Впишем в него призму и опишем вокруг него призму . Обозначим объём цилиндра V, а объёмы вписанной и описанной призм V₁ и V₂ , тогда имеет место двойное неравенство . Объёмы призм находят по следующим формулам: и

Будем всё больше и больше увеличивать число n сторон оснований призм. Тогда объём вписанной призмы будет увеличиваться, а объём описанной призмы уменьшаться. Если число n сторон увеличивать неограниченно, то разность между объёмами будет стремится к нулю. Число, к которому приближаются объёмы вписанной и описанной призм, принимают за объём данной призмы. При этом площади многогранников и будут стремиться к площади S круга, лежащего в основании цилиндра. Следовательно,

Исторические сведения:

В произведении Абу Райхна Беруни «Книга о началах искусства астрономии» («Астрономия») как введение в стереометрию в разделе о геометрии приводятся следующие определения фигур:

Куб - физическая фигура, похожая на кубик для игры в нарды, ограниченная с шести сторон квадратами.

Призма - представляет собой фигуру, ограниченную по бокам плоскостями в форме квадрата или прямоугольника, а сверху и снизу -двумя треугольниками. В этом определении Беруни приведено описание частного вида призмы, а именно треугольной призмы.

Книга Беруни «Канон Масьуда» написана в 1037 году. В ней приведены правила нахождения объёмов параллелепипеда и призмы: «Если тело не четырёхугольное или другого вида, то его расчёт таков: найди площадь, умножь его на глубину, в итоге получишь объём». В произведении Абу Али ибн Сино «Книга знания» в разделе «Основы изучения геометрических тел» дано описание тела и треугольной призмы. А также описаны условия взаимного равенства двух призм. Ибн Сино даёт следующее определение призмы: «Призма - тело, ограниченное двумя плоскими треугольными сторонами.»

В произведении Аль Каши «Книга счёта» приведёт много примеров расчета площадей поверхностей и объёмов тел. Благодаря своим глубоким знаниям в математике, геометрии, тригонометрии, механике и астрономии он пользовался вниманием и уважением Улугбека. Аль Каши наряду с многоугольниками изучачл призмы, пирамиды, цилиндры, конусы, усечённые конусы.
