Символический метод расчета цепей

Содержание:

Символический метод расчета цепей:

Символический метол, введенный в теорию переменных токов Штейнмецом, является аналитическим развитием векторных диаграмм. Он основан на изображении векторов в комплексной плоскости и на их записи комплексными числами. Это приводит к применению для цепей синусоидального переменного тока законов Ома и Кирхгофа и вытекающих из них методов расчета цепей в той же форме, что и для цепей постоянного тока. В России символический метод был введен В. Ф. Миткевичем.

В символическом методе принято исходную ось направлять вертикально и на ней откладывать вверх положительные вещественные числа, а по горизонтальной оси влево — положительные мнимые числа (рис. 8.1). В дальнейшем эти оси называются осью и осью мнимых. Тогда, например, вращающийся вектор U_m, изображающий синусоидальное напряжение

и составляющий с осью вещественных угол может быть записан в виде комплексного числа в алгебраической, тригонометрической или показательной форме:

здесь — составляющие, соответственно, по осям вещественных и мнимых, U_m — модуль (величина) вектора, угол — его аргумент, а е — основание натуральных логарифмов.

Комплекс называют множителем вращения, а — комплексной амплитудой. Соответственно

называют комплексным действующим значением, в данном примере — напряжения, или комплексным напряжением. На комплексной плоскости оно изображается неподвижным вектором.

*

Для обратного перехода от комплекса к мгновенному значению и следует взять только мнимую часть комплекса (без i), что записывается следующим образом:

Тогда

Таким образом, комплекс является также изображением (как бы символом) синусоиды и, откуда и получил свое название метод, заключающийся в замене оригиналов (синусоид) комплектными изображениями, в операциях над ними и затем в обратном переходе для искомых величин от их изображений к оригиналам.

Геометрическому сложению и вычитанию векторов соответствует алгебраическое сложение и вычитание их проекций на оси комплексной плоскости, т. е. их вещественных и мнимых составляющих. Поэтому геометрическое сложение и вычитание векторов должно быть заменено вновь алгебраическим сложением и вычитанием их комплексов. Таким образом, алгебраический характер сложения и вычитания мгновенных значений синусоидальных величин сохраняется при замене оригиналов комплексными изображениями.

Так как проекция произведения двух векторов не равна произведению проекций этих векторов, изображение произведения двух синусоидальных функций не равно произведению их изображений, поэтому прч умножении таких функций нельзя применять символический метод.

Производная синусоидальной функции

имеет изображение

так как Полученное изображение равно производной изображения исходной функции:

Интеграл той же синусоидальной функции

имеет изображение

равное интегралу изображения исходной функции:

Таким образом, однозначное соответствие имеет место также между производными и интегралами оригинала и комплексного изображения.

Здесь получен еще один важный результат: дифференцированию оригинала соответствует, умножение на его изображения, интегрированию — деление на . Следовательно, интегро-дифференциальному уравнению для мгновенных значений соответствует алгебраическое уравнение для изображений, т. е. применение символического метода приводит к алгебраизации этих уравнений, что крайне упрощает расчеты.

Применение символического метода для расчета цепей переменного тока

Применение символического метода можно показать на примере. Так, для цепи с последовательным соединением r, L и С уравнению по второму закону Кирхгофа

при синусоидальном законе изменения напряжения и тока соответствует алгебраическое уравнение

(8.1)

откуда комплексное изображение тока

(8 2)

От изображения можно сделать переход к оригиналу — мгновенному значению тока.

Выражение (8.2) можно рассматривать как закон Ома в символической форме. Тогда знаменатель

может рассматриваться как комплексное полное сопротивление. Его модуль z равен полному сопротивлению цепи, его аргумент — сдвигу фаз между напряжением и током цепи. Графически Z изображается неподвижным вектором с составляющими — активным сопротивлением r по оси вещественных и реактивным х — по оси мнимых, что показано на рис. 8.2 для случая > 0. Соответствующий прямоугольный треугольник является треугольником сопротивлений.

Необходимо заметить, что знак плюс, стоящий в общем выражении комплексного сопротивления Z =г + jx, сохраняется в конкретном числовом выражении при преобладании индуктивного сопротивления ( > 0) и переходит в минус при преобладании емкостного сопротивления ( < 0).

Величина, обратная полному сопротивлению

является комплексной полной проводимостью с модулем у, равным полной проводимости, и аргументом , равным сдвигу фаз между напряжением и током со знаком минус. Графически Y изображается неподвижным вектором и образует с составляющими — активной проводимостью g по оси вещественных и реактивной b по оси мнимых — треугольник проводимостей, что показано на рис. 8.2 для случая > 0. Вектор У имеет направление, сопряженное с направлением обратного ему вектора Z. Знак минус, стоящий в общем выражении комплекса проводимости Y = g — jb, сохраняется в конкретном числовом выражений при >0 и переходит в плюс при < 0.

Если в символические выражения (8.1) для второго закона Кирхгофа и (8.2) для закона Ома подставить значения

множитель вращения сократятся и выражения примут вид:

Следовательно, вместо комплексных изображений вращающихся векторов можно применять комплексное напряжение U

и комплексный ток I, т. е. оперировать с неподвижными векторами. Это, очевидно, в равной степени относится к первому закону Кирхгофа, и его можно применять в виде:

Таким образом, время t из уравнений выпадает, а закон Ома и оба закона Кирхгофа в символической форме для комплексных напряжений, токов, полных сопротивлений и полных проводимостей цепей синусоидального тока

получают алгебраическую форму, как и для цепей постоянного тока. Необходимо подчеркнуть, что этот вывод сделан для цепи без взаимной индукции.

Отсюда следует, что для расчета линейных цепей синусоидального переменного тока без взаимной индукции можно применить все изложенные в гл. III методы расчета цепей постоянного тока, вытекающие из законов Ома и Кирхгофа; метод преобразования, метод уравнений Кирхгофа, метод наложения, методы контурных токов и узловых напряжений и метод эквивалентных источников напряжения или тока. При этом, как указывалось, необходимо оперировать с комплексными напряжениями, токами, полными сопротивлениями и проводимостями.

Алгебраические действия над этими комплексами следует производить в соответствии с выбранными для напряжений и токов положительными направлениями, совпадающими с положительными направлениями их мгновенных значений и изображающих их векторов. По окончании расчетов следует перейти к действующим значениям, равным, очевидно, модулям соответствующих комплексов и, если это необходимо, к мгновенным значениям искомых величин.

Символический метод применим также для цепей1 с взаимной индукцией. Особенности их расчета рассмотрены в гл. IX.

Развитие методов расчета цепей постоянного и переменного синусоидального тока может быть проиллюстрировано табл. 8.1.

Таблица 8.1

Род тока	Значения напряжений и токов	Учитываемые э. д. с.	Используемые сопротивления и проводимости	Операции
Постоянный Синусоидальный То же >	Действительные Мгновенные Действующие Комплексные	Внешние Внешние и внутренние Внешние >	Омические Активные Полные Комплексные	Алгебраические > Геометрические Алгебраические

Непосредственное применение символического метода к вычислению по напряжению и току мощности, мгновенное значение которой является произведением их мгновенных значений (р = ui), невозможно. Однако для вычисления активной, реактивной и полной мощности по символическим изображениям напряжения и тока может быть использован искусственный прием. Для этого комплексное напряжение должно быть умножено на комплекс I, сопряженный с комплексным током

Таким образом, вещественная часть комплексной мощности S равна активной мощности Р, а мнимая — реактивной Q. При этом положительный знак сохраняется для индуктивной мощности и изменяется на отрицательный для емкостной. Полная мощность вычисляется, как модуль комплексной мощности:

Расчет цепей переменного тока символическим методом

При расчете цепей по законам Кирхгофа методика составления уравнений остается той же, что и при постоянном токе. Для заданных комплексных э. д. с. и токов должны быть также указаны их положительные направления, для искомых — ими надо задаться.

Например, для цени рис. 7.21, а с двумя узлами и двумя элементарными контурами по первому закону Кирхгофа должно быть составлено одно уравнение

Два уравнения, составляемые по второму закону Кирхгофа, при обходе элементарных контуров А и В по часовой стрелке, будут

При постоянном токе ответ со знаком минус указывал на встречное направление по сравнению с предположенным, а при переменном токе ответ в виде комплекса является окончательным для принятого направления искомой величины — напряжения или тока. При выборе обратного направления фаза (аргумент) искомого комплекса изменилась бы на угол π.

Аналогичным образом составляются и решаются уравнения при применении остальных методов, вытекающих из законов Кирхгофа. Так, уравнения по методу контурных токов для цепи рис. 7.21, а при обходе контуров A и В по часовой стрелке имеют вид:

где

Символический метод весьма удобен также для решения задач в общем виде.

В электроизмерительной технике широко применяется мост переменного тока (рис. 8.3). Условие равновесия моста постоянного тока имеет вид:

По аналогии условие равновесия моста переменного тока:

Это условие распадается на два — равенство модулей и аргументов левой и правой частей:

Если модули и аргументы полных сопротивлений трех ветвей известны, из этих уравнений могут быть определены модуль и аргумент полного сопротивления четвертой ветви.

Вторым примером применения символического метода для решения задач в общем виде может служить задача поддержания в цепи изменяющейся нагрузки неизменного по величине и фазе тока. Например, при последовательном соединении ламп, применяемом при освещении аэродромов, должны автоматически замыкаться накоротко зажимы перегоревшей лампы, чтобы избежать разрыва цепи при этом ток остальных не должен измениться.

Пусть для схемы рис. 8.4, а, питаемой напряжением U = const, требуется найти условие, при выполнении которого ток I в правой параллельной ветви не будет меняться по величине и по фазе при любом изменении сопротивления Z этой ветви.

Общее выражение для комплекса тока I может быть найдено методом эквивалентного источника напряжения. По аналогии с цепью постоянного тока

Здесь комплекс напряжения между зажимами разомкнутой ветви Z (рис. 8.4, б) и комплекс полного сопротивления Z_B цепи относительно зажимов ветви Z при источнике напряжения, замкнутом накоротко (рис. 8.4, в), соответственно равны:
а искомый ток

Для того чтобы ток I не зависел от сопротивления Z нагрузки, коэффициент при Z в выражении I должен быть равен нулю:

Это будет выполнено, если

т. е. сопротивления Z₁ и Z₂ должны быть чисто реактивными, равными
по величине и противоположными по знаку. Одно из них будет индуктивным, а другое — емкостным:

причем

При этом ток нагрузки

Если в цепь до разветвления включено индуктивное сопротивление, а потом — емкостное (рис. 8.5, а), то ток

отстает по фазе от приложенного к цепи напряжения на угол π\2. Если индуктивное и емкостное сопротивления поменять местами (рис. 8.5, б), то

1. т. е. ток I опережает приложенное к цепи напряжение на угол π/2. При изменении Z ток I1 до разветвления изменяется и по величине

и по фазе от значения (резонанс напряжений).

Метод дуальных цепей

Метод дуальных цепей, рассмотренный в для частного случая резонансных цепей, является общим методом. Взаимная замена величин при их символической записи должна осуществляться по табл. 8.2, вытекающей из табл. 7.1.

Таблица 8.2

Последовательное соединение	Параллельное соединение	ω	U	I	L	C	r	g	Z	Y
Параллельное соединение	Последовательное соединение	ω	I	U	C	L	g	r	Y	Z

Отсюда можно получить соотношения для дуальной цепи, если они даны для цепи исходной. Так, если для исходной цепи в какой-либо вегви имеет место короткое замыкание (Z = 0), то в дуальной цепи это соответствует холостому ходу (У = 0), и наоборот. При переходе от исходной цепи к дуальной уравнения по первому и второму законам Кирхгофа меняются местами.

Основным свойством дуальных цепей является неизменность их параметров r, L и С при переменной частоте. Например, в дуальных цепях рис. 8.6, а и б численное равенство сопротивления и проводимости сохраняется при изменении частоты. Этим дуальные цепи отличаются от эквивалентных последовательных и параллельных схем, в которых при изменении частоты и постоянстве параметров одной схемы параметры другой изменяются.

Это свойство дуальных цепей позволяет, произведя исследование поведения какой-либо цепи при переменной частоте, перенести результаты на дуальную цепь, заменив напряжения токами и т. д., что и было сделано для резонансных цепей.

При переходе к дуальной цепи не изменяют своей величины мощности S, Р и Q, так как в их выражения входят произведение напряження и тока, и лишь у реактивной мощности Q = VI sin изменяется знак: индуктивная мощность заменяется емкостной, и наоборот.

В качестве примера может быть решена задача создания схем преобразования неизменного по величине и фазе тока в неизменное по величине и фазе напряжение, т. е. схем, дуальных со схемами. При замене схем и величин по табл. 8.2 получается схема рис. 8.7, а, дуальная схеме рис. 8.5, а, и схема рис. 8.7, б, дуальная схеме рис. 8.5, б. Если

то при неизменном токе I напряжение О на изменяющейся проводимости Y будет постоянным, т. е.

что получается путем перехода от формул для токов I исходных цепей.

Символический метод электрических цепей переменного тока

Методы расчета электрических цепей переменного тока при помощи векторных диаграмм, рассмотренные в предыдущих главах, основаны на изображении синусоидальных величин векторами.

Из курса математики известно, что каждому вектору А в комплексной плоскости (рис. 15.1) соответствует комплексное число А, которое можно выразить в форме:
алгебраической —

Рис. 15.1. К вопросу о выражении вектора комплексным числом

тригонометрической —

показательной —
Это дает основание от графического (векторного) выражения синусоидальных напряжений и токов перейти к аналитическому выражению их комплексными числами, а операции с векторами заменить алгебраическими действиями.

Выражение характеристик электрических цепей комплексными числами

При расчете электрических цепей переменного тока используют или определяют следующие величины: э.д.с. напряжения, токи, сопротивления и проводимости, мощность. Все эти величины должны быть выражены в символической форме, т. е. комплексными числами.

Напряжения и токи

Подобно тому как на векторных диаграммах длины векторов выражают действующие величины, комплексные выражения э. д. с. .напряжений и токов записывают так, что модули их также равны действующим величинам (комплексы синусоидально изменяющихся величин принято отмечать точками над их буквенными обозначениями (например, комплексы напряжения  тока ). Комплексы величин, не зависящих от времени (например, сопротивлений, проводимостей), обозначают большими буквами без точек, но с черточкой внизу: )

Для примера рассмотрим схему электрической цепи параллельного соединения катушки и конденсатора (рис. 15.2).
Напряжение на зажимах цепи выражается уравнением

Этому напряжению соответствуют вектор U в комплексной плоскости (рис. 15.3) и комплексное число в показательной форме

Ток i₁ в катушке отстает от напряжения на угол φ₁:

угол  в рассматриваемом случае

Вектору тока I₁ соответствует комплексное число

Ток в конденсаторе опережает напряжение на угол φ₂. Вектору тока I₂ соответствуют уравнение

и комплекс

где

Согласно первому закону Кирхгофа, ток в неразветвленной части цепи складывается из токов в параллельных ветвях:

Для определения этого тока сложение векторов I₁ и I₂ можно заменить сложением комплексов:



Следует обратить внимание на различие между действительной или мнимой частями комплекса, с одной стороны, и активной или реактивной составляющими вектора тока — с другой.
Действительная и мнимая части комплекса тока равны проекциям вектора тока на оси комплексной плоскости (ось действительных и ось мнимых величин).

Активная и реактивная составляющие вектора тока в данном участке цепи равны его проекциям на взаимно перпендикулярные оси, одна из которых направлена вдоль вектора напряжения этого же участка цепи. Действительная и мнимая части комплекса тока равны соответственно активной и реактивной составляющим вектора тока только в том случае, если вектор напряжения направлен вдоль оси действительных чисел, т. е. комплекс напряжения выражается действительным числом.

Рис. 15.2. К вопросу о выражении токов, напряжений, сопротивлений проводимостей комплексными числами

Рис. 15.3. Векторная диаграмма к схеме цепи рис. 15.2

Сопротивления

Для выражения сопротивлений в комплексной форме продолжим рассмотрение схемы рис. 15.2, где каждый из элементов (катушка и конденсатор) представлен активным и реактивным сопротивлениями, соединенными последовательно.

Разделив комплекс напряжения на комплекс тока в катушке , получим комплекс сопротивления первой ветви:

где — модуль комплекса полного сопротивления; — угол сдвига фаз между напряжением и током первой ветви .
Выразим комплекс сопротивления катушки в тригонометрической и алгебраической форме:

Но    , поэтому

Аналогично, для второй ветви

где  —модуль комплекса полного сопротивления;  — угол сдвига фаз между напряжением и током второй ветви

или

Если в ветвях схемы рис. 15.2 реактивных сопротивлений нет  то, согласно выражениям (15.6) и (15.7), При

Из приведенных рассуждений следует:

1. Активное сопротивление в комплексной форме выражается действительным положительным числом.
2. Реактивные сопротивления в комплексной форме выражаются мнимыми числами, причем индуктивное сопротивление (Х_L) положительно, а емкостное (Х_C) отрицательно.
3. Полное сопротивление участка цепи при последовательном соединении R и X выражается комплексным числом, действительная часть которого равна активному сопротивлению, а мнимая часть равна реактивному сопротивлению этого участка.

Проводимости

Выражения проводимостей ветвей в комплексной форме можно получить, представив каждый элемент (катушку и конденсатор) схемой параллельного соединения активной и реактивной проводимостей (см. рис. 14.1, б)

Из этих формул видно, что выражения проводимостей комплексными числами можно получить в таком же порядке, как для сопротивлений. Для того чтобы не повторять аналогичных рассуждений, полные проводимости в символической форме можно найти как величины, обратные комплексам полных сопротивлений:

Для первой ветви (катушки)



где и  — активная и индуктивная проводимости.
Для второй ветви (конденсатора)

где  и  — активная и емкостная проводимости.
Результаты этих преобразований показывают, что полная проводимость ветви электрической цепи в комплексной форме выражается комплексным числом, действительная часть которого равна активной проводимости, а мнимая часть равна реактивной проводимости этой ветви, причем индуктивная проводимость отрицательна, а емкостная — положительна.

Мощность

Комплекс мощности в данной цепи определяется умножением комплекса напряжения на сопряженный комплекс тока этой цепи.
Для ветви с активным сопротивлением и индуктивностью (см. рис. 15.2), согласно векторной диаграмме (см. рис. 15.3),

Произведение комплекса напряжения и сопряженного комплекса тока

В алгебраической форме

Действительная часть полученного комплекса выражает активную мощность, а мнимая часть без множителя — реактивную мощность первой ветви.
Для ветви с активным сопротивлением и емкостью


В алгебраической форме

Реактивная мощность в цепи с емкостью имеет отрицательный знак в отличие от положительного знака реактивной мощности в цепи с индуктивностью. Модуль комплекса мощности в той и другой ветви равен полной мощности:

Рис. 15.4. К вопросу о преобразовании схем с применением комплексных чисел

Основные уравнения электрических цепей в комплексной форме

Представление векторов напряжений и токов комплексами, выражение сопротивлений и проводимостей комплексными числами, а также замена операций с векторами алгебраическими действиями с комплексными числами позволяют значительно упростить расчет сложных цепей переменного тока. Кроме того, применение комплексных чисел обеспечивает единство методов расчета электрических цепей постоянного и переменного токов. Это значит, что все методы расчета и вытекающие из них соотношения для цепей постоянного тока можно применить и для цепей переменного тока, если величины выражены в комплексной форме. В этом практический смысл применения комплексных чисел для решения задач электротехники.

Законы Кирхгофа

Согласно первому закону Кирхгофа, алгебраическая сумма комплексов токов в электрическом узле равна нулю:

Для составления уравнения в символической форме по первому закону Кирхгофа нужно выбрать условно-положительные направления токов. В уравнении (15.15) ток записывают со знаком плюс, если он направлен к узлу. Для схемы рис. 14.15, а

или

а в комплексной форме

или

Согласно второму закону Кирхгофа, в контуре электрической цепи алгебраическая сумма комплексов э. д. с. источников равна алгебраической сумме комплексов падений напряжения:

Для схемы рис. 14.10

а в комплексной форме

Преобразование схем

На примере цепи смешанного соединения сопротивлений (рис. 15.4) рассмотрим расчет методом преобразования и упрощения схемы. Параллельно соединенные ветви, имеющие полные сопротивления

заменяются одной ветвью с эквивалентным сопротивлением

Сопротивление в неразветвленной части цепи соединено последовательно с сопротивлением

Общее сопротивление цепи

Ток в неразветвленной части цепи

Напряжения на участках, цепи:

Токи в параллельных ветвях:

Преобразованием можно упростить и более сложные схемы с последовательным и параллельным соединениями участков, а также схемы, которые содержат треугольники или трехлучевые звезды сопротивлений.

Метод узлового напряжения

Схему с двумя узлами можно рассчитать, определив узловое напряжение по формуле

Эта формула аналогична формуле (4.21). В числителе ее записана алгебраическая сумма произведений комплексов э. д. с. и проводимости всех ветвей, а в знаменателе — сумма комплексов проводимостей ветвей.
Комплекс тока определяют по формуле

Правило выбора знаков э.д. с. в формулах (15.16) — (15.18) такое же, как и в цепи постоянного тока, с той лишь разницей, что условно-положительные направления э. д. с. выбираются при расчете, а в цепи постоянного тока направления э. д. с. обычно заданы.

Метод эквивалентного генератора

Порядок расчета по методу эквивалентного генератора,  для цепей постоянного тока, пригоден и для цепей переменного тока, если э.д. с., токи и сопротивления их выражены в комплексной форме.
Ток в исследуемой ветви определяют из уравнения, подобного (5.12):

где — комплекс эквивалентной э.д.с., равный комплексу напряжения холостого хода активного двухполюсника при отключении исследуемой ветви,  — комплекс сопротивления пассивного двухполюсника относительно точек присоединения исследуемой ветви (комплекс внутреннего сопротивления эквивалентного генератора);  — комплекс сопротивления исследуемой ветви.

Задача 15.3.

Выполнить символическим методом расчет цепи (см. рис. 14.8). Дано:



= 8 Ом; Х21 = 6 Ом; Х1С — 15 Ом; Х2С = 10 Ом.


Определить ток в цепи и напряжения
Решение. Выразим заданные э. д. с. и сопротивления комплексными числами.
Э. д. с. в комплексной форме:


Сопротивления в комплексной форме:

При последовательном соединении общее сопротивление цепи

Сопротивление цепи в показательной форме:

модуль

аргумент

Угол φ можно определить, найдя

Ток в цепи

Для удобства деления выразим числитель и знаменатель в показательной форме:


Из сравнения комплексов и  и обшей з. д. с. видно, что ток в цепи совпадает по фазе с э. д. с. Е₂ и опережает общее значение э. д. с. на угол 120—83 = 37°.

Напряжение



Угол сдвига фаз между током и напряжением

Напряжение

Между током и напряжением угол сдвига фаз
так как


Задача 15.5.

Определить символическим методом напряжения ка зажимах источника, токи и мощность в цепи рис. 14.13, для которой известны R₁ = 8 Ом; Х_L = 6 Ом; R₂ = 9 Ом; Х_C = 12 Ом; I₁ = 9А.
Решение. Выразим сопротивления ветвей в символической форме:

Предположим, что комплекс тока выражается действительным числом (начальная фаза тока )

(начальную фазу тока можно выбрать произвольно, т.е. угол  не равен нулю).
Напряжение в первой ветви, равное напряжению на зажимах источника,

 Ток во второй ветви

Ток в источнике

Мощность цепи

Комплексные сопротивления и проводимости элементов электрических цепей

Вычисление комплексных сопротивлений и проводимостей последовательных и параллельных двухполюсников, содержащих различные элементы электрических цепей, осуществляются по тем же правилам, которые были получены для резистивных цепей, поскольку, как это было показано в лекции 7, для комплексных амплитуд справедливы законы Ома и Кирхгофа.

Комплексные сопротивления и проводимости полностью характеризуют свойства соответствующего элемента. Будем рассматривать только пассивные элементы, через которые проходит гармонический ток

    (8.1)

комплексная амплитуда которого равна Найдём комплексные сопротивления и проводимости резистивного элемента, индуктивности и ёмкости при согласованной системе отсчёта токов и напряжений.

Резистивный элемент

Для резистивного элемента, обладающего активным сопротивлением, имеем

где — амплитуда гармонического напряжения. Отсюда комплексная амплитуда напряжения на резистивном элементе

По определению комплексного сопротивления двухполюсника (7.38) имеем:

    (8.3)

а комплексная проводимость

Средняя мощность, выделяемая в активном сопротивлении, согласно (7.15) при равна

     (8.4)

или, переходя к действующим значениям (7.18) напряжения и тока,

       (8.5)

Выводы:

• комплексное сопротивление и проводимость резистивного элемента имеют только активные вещественные составляющие:
• фазы колебаний напряжения и тока совпадают, т. е. рассматриваемые колебания находятся в фазе (рис. 8.1, а), поскольку
• действующие значения напряжения и тока представляют собой значения таких постоянных напряжения и тока, которые эквивалентны по мощности, выделяемой в данном активном сопротивлении.

Индуктивность

Напряжение на зажимах индуктивности изменяется по закону

     (8.6)

Операции дифференцирования гармонического колебания (см. лекцию 7) соответствует умножение символического изображения на оператор  т. е.

     (8.7)

причём зависимость между амплитудами гармонических колебаний напряжения на зажимах индуктивности и тока в индуктивности определяется выражением:

    (8.8)

Из (8.7) для индуктивности получаем: комплексное сопротивление (индуктивное сопротивление)

      (8.9)

и комплексную проводимость (индуктивную проводимость)

      (8.10)

Выводы:

Комплексные сопротивление (8.9) и проводимость (8.10) индуктивности имеют только реактивные составляющие и зависят от частоты:

поэтому элемент индуктивности называют реактивным;

гармоническое напряжение на индуктивности опережает ток на поскольку

что следует из (8.6), т. е. ток и напряжение находятся в квадратуре (рис. 8.1, б);


значение средней мощности в элементе индуктивности равно нулю:

это объясняется тем, что в элементе индуктивности энергия не рассеивается; в режиме гармонических колебаний происходит обмен энергией между индуктивностью и подключённой к ней внешней цепью.

Ёмкость

Напряжение на зажимах ёмкости определяется соотношением

     (8.11)

Операции интегрирования гармонического колебания (см. лекцию 7) соответствует деление символического изображения на оператору'со, т. е.

     (8.12)

причём зависимость между амплитудами гармонических колебаний напряжения на зажимах ёмкости и тока в ёмкости определяется выражением:

     (8.13)

Из (8.12) для ёмкости получаем: комплексное сопротивление (ёмкостное сопротивление)

     (8.14)

и комплексную проводимость (ёмкостную проводимость)

      (8.15)

Выводы:

комплексные сопротивление (8.14) и проводимость (8.15) ёмкости имеют только реактивные составляющие:

поэтому элемент ёмкости также называют реактивным.

гармоническое напряжение на ёмкости отстаёт оттока на поскольку

что следует из (8.11), т.е. ток и напряжение находятся в квадратуре (рис. 8.1, в);

значение средней мощности в элементе ёмкости так же, как и в индуктивности, равно нулю:

это объясняется тем, что в элементе ёмкости энергия не рассеивается; в режиме гармонических колебаний происходит обмен энергией между ёмкостью и подключённой к ней внешней цепью.

Комплексные сопротивления и проводимости двухполюсников

Проиллюстрируем вычисления комплексных сопротивлений и проводимостей на простейших примерах последовательного соединения резистивного элемента с индуктивным (рис. 8.2, а) и ёмкостным (рис. 8.2, б).

Последовательное соединение резистивного и индуктивного элементов

Алгебраическая форма записи комплексного сопротивления рассматриваемого двухполюсника (рис. 8.2, а)

       (8.16)

где активная составляющая и реактивная составляющая

Полное сопротивление двухполюсника равно

     (8.17)

и аргумент

поэтому показательная форма записи комплексного сопротивления имеет вид

   (8.18)

Комплексная проводимость по определению для данного двухполюсника такова:

Найдём активную и реактивную части комплексной проводимости, для чего умножим числитель и знаменатель полученного выражения на комплексное число, сопряжённое знаменателю, а затем выделим вещественную и мнимую составляющие:

откуда

Отсюда модуль и аргумент комплексной проводимости соответственно равны:

 (8.19)

    (8.20)

и, наконец, для показательной формы комплексной проводимости получаем:

      (8.21)

Последовательное соединение резистивного и ёмкостного элементов

Алгебраическая форма записи комплексного сопротивления рассматриваемого двухполюсника (рис. 8.2, б)

    (8.22)

откуда

Полное сопротивление двухполюсника равно:

аргумент

   (8.24)

показательная форма имеет вид:

   (8.25)

Комплексная проводимость по определению для данного двухполюсника такова:

B полученном выражении в силу равенства имеем:

поэтому
    (8.26)

Из (8.26) получаем полную проводимость и аргумент двухполюсника соответственно:

 (8.27)

   (8.28)

Наконец, найдём активную и реактивную части комплексной проводимости:

   (8.29)

Выводы:

Реактивные составляющие сопротивления и проводимости пассивных двухполюсников могут иметь как положительные, так и отрицательные значения;

•    если, то говорят, что сопротивление двухполюсника имеет индуктивный характер (на входе двухполюсника колебания напряжения опережают по фазе колебания тока); при этом на частоте сопротивление двухполюсника является чисто активным и равным R, поскольку сопротивление элемента индуктивности при постоянном токе равно нулю, т. е. индуктивность представляет собой короткое замыкание, а при сопротивление двухполюсника стремится к поскольку сопротивление элемента индуктивности стремится к бесконечности, т. е. индуктивность представляет собой разрыв цепи;
•    если же , то говорят, что сопротивление двухполюсника имеет ёмкостной характер (на входе двухполюсника колебания напряжения отстают по фазе от колебаний тока); при этом на частоте сопротивление двухполюсника стремится к поскольку сопротивление ёмкости стремится к бесконечности, т. е. ёмкость представляет собой разрыв цепи; а при   сопротивление двухполюсника становится равным R, поскольку сопротивление ёмкости стремится к нулю, т. е. ёмкость представляет собой короткое замыкание.


Анализ установившихся гармонических колебаний в простейших цепях

Определения режимов состояния электрической цепи:

Колебания в цепях, имеющих реактивные элементы, качественно отличаются от колебаний, происходящих в резистивных цепях. Причиной качественных отличий является способность реактивных элементов выступать как в роли потребителя энергии, чему соответствуют положительные значения мгновенной мощности на зажимах элемента, так и в роли источника, когда элемент отдаёт накопленную энергию в цепь, чему соответствуют отрицательные значения мгновенной мощности на зажимах элемента. Процессы накопления и возврата энергии реактивными элементами не могут прекратиться и начаться сразу же после окончания внешних воздействий на цепь. Колебания в цепи продолжаются за счёт накопленной в реактивных элементах энергии, т. е. цепь обладает электромагнитной инерцией. Характер колебаний зависит от вида воздействия, схемы цепи, наличия начального запаса энергии в реактивных элементах к моменту приложения воздействия и т. д.

Колебания в цепях разделяют на установившиеся (стационарные) и неустановившиеся (нестационарные).

Колебания считаются установившимися, если все напряжения и токи в цепи изменяются как периодические функции времени с периодом Т,   т. е. когда

Частным случаем периодических колебаний являются гармонические напряжения и токи.

Режим гармонических колебаний относится к числу установившихся режимов колебаний.

Режимом постоянного тока называется такое состояние цепи, в котором значения всех напряжений и токов не изменяются во времени:

Режимом покоя, или нулевыми начальными условиями называется такое состояние цепи, в котором значения всех напряжений и токов равны нулю.

Режимом переходных колебаний, или переходным процессом называется такое состояние цепи, в котором происходит переход из одного установившегося режима в другой установившийся режим. Режим переходных колебаний принадлежит к неустановившимся режимам.

Переходным временем называется время перехода из одного установившегося режима в другой установившийся режим.

Здесь и далее, если это не будет оговорено особо, рассматриваются цепи, находящиеся в режиме гармонических колебаний.

Анализ линейной цепи в режиме гармонических колебаний методом комплексных амплитуд состоит в следующем:

1. Гармонические токи и напряжения заменяются их комплексными изображениями: комплексными амплитудами или комплексными действующими значениями

      (8.30)

2.    Составляются уравнения (системы уравнений) для комплексных изображений токов и напряжений согласно законам Ома и Кирхгофа.

3.    Решаются уравнения (системы уравнений) относительно комплексных изображений требуемых токов и напряжений.

4.    Осуществляется переход от комплексных изображений токов и напряжений к их оригиналам.


Анализ гармонических колебаний в последовательном RL-контуре

Задача 8.1.

Найти напряжения и токи в последовательном  контуре, изображённом на рис. 8.3.

Решение. Как было показано ранее, такой контур обладает комплексным сопротивлением

Комплексная амплитуда тока в контуре согласно закону Ома равна:

где — комплексная амплитуда напряжения источника гармонических колебаний. По определению комплексной амплитуды тока её модуль равен амплитуде, а её аргумент — начальной фазе гармонического тока в контуре. Отсюда имеем:

    (8.31)

Определим комплексные амплитуды напряжений на элементах контура:

Отсюда для оригиналов напряжений имеем:

  (8.32)

      (8.33)

Выводы:

амплитуда тока в контуре зависит не только от значений индуктивности и сопротивления, но и от частоты гармонического            воздействия (читателю предлагается самостоятельно оценить, что происходит в контуре при и  )

колебания напряжения на входе контура опережают по фазе колебания тока в контуре на угол что объясняется                индуктивным характером сопротивления контура, т. е. ток отстаёт по фазе от напряжения на контуре;

 колебания напряжения на резистивном элементе происходят в фазе с колебаниями тока в контуре и отстают по фазе на угол                   от колебаний напряжения источника;

   колебания напряжения на индуктивности опережают по фазе колебания напряжения источника на угол
и колебания тока в контуре на угол


Анализ гармонических колебаний в RLC-контуре

Задача 8.2.

Найти напряжения и токи в RLC-контуре, изображённом на рис. 8.4, а.

Решение.

1. Определим эквивалентную комплексную проводимость контура (рис. 8.4,6)

2.    Вычислим комплексную амплитуду напряжения на зажимах двухполюсника

где — комплексная амплитуда задающего тока источника и — комплексная амплитуда напряжения на ёмкости.

3.    Найдём комплексные амплитуды токов в ветвях контура

4.    Последние формулы позволяют записать выражения для комплексных амплитуд напряжений на элементах индуктивности и сопротивления:

Амплитуды и начальные фазы колебаний можно найти, представив комплексные амплитуды колебаний в показательной форме, что предлагается выполнить читателю.


Анализ сложных линейных электрических цепей в режиме установившихся гармонических колебаний

Ранее было показано (см. разд. 7.3), что комплексные амплитуды колебаний можно найти из решения систем уравнений Кирхгофа, узловых или контурных уравнений. Поэтому при составлении систем уравнений для комплексных амплитуд необходимо пользоваться правилами, установленными для резистивных цепей. Отличие будет состоять лишь в формальной замене обозначений сопротивлений и проводимостей на обозначения комплексных сопротивлений и проводимостей, а токи и напряжения заменить их комплексными амплитудами. Для удобства обозначений при составлении систем уравнений принято вместо комплексных амплитуд и   использовать комплексные действующие значения колебаний  (8.30); комплексные сопротивления и проводимости обозначают как Z и Y соответственно. При этом сами комплексные действующие значения токов и напряжений называют просто токами и напряжениями, если это не приводит к недоразумениям.

При этих обозначениях имеем канонические формы записи системы уравнений для комплексных узловых напряжений согласно (5.2)

    (8.34)

и системы контурных уравнении для комплексных контурных токов согласно (5.9)

      (8.35)

Перед решением задачи анализа гармонических колебаний символическим методом целесообразно сначала найти комплексные проводимости или сопротивления двухполюсников, составляющих ветви цепи, и только после этого составлять систему уравнений. При этом граф цепи упрощается и уменьшается число независимых уравнений.

Пример 8.1.

Рассмотрим схему цепи, изображённую на рис. 8.5, а. В схеме выделены три двухполюсника с сопротивлениями  которые нетрудно найти по правилам последовательного и параллельного соединения элементов. Такое преобразование позволило свести исходную схему к эквивалент

Для схемы (рис. 8.5, б) нетрудно составить систему контурных уравнений:

Из этой системы легко получить последовательно:

   значения комплексных контурных токов,

   значения комплексных напряжений на комплексных сопротивлениях и на резисторе R,

   величины напряжений на всех элементах схемы согласно разд. 8.2.2.

Особенности составления уравнений цепей с индуктивными связями

До сих пор рассматривались цепи, не содержащие индуктивно связанных элементов. Однако в реальных цепях широко используются трансформаторы, предназначенные для преобразования значений переменных напряжений и токов.

Основные соотношения

Простейший воздушный трансформатор без потерь (рис. 8.6) состоит из двух индуктивно связанных элементов индуктивности  и  .

Напряжения и токи на внешних зажимах этих индуктивностей связаны соотношениями:

      (8.36)

где М — взаимная индуктивность между элементами и , равная

Коэффициент к называется коэффициентом связи; он характеризует степень магнитной связи между элементами и . Связь при   называется жёсткой: весь магнитный поток, сцепляющийся с витками одной индуктивности, сцепляется с витками другой; значение при соответствует отсутствию связи.

Знаки в равенствах (8.36) зависят от направлений магнитных потоков в индуктивностях, а сами магнитные потоки зависят от направлений токов, проходящих через индуктивности. На схемах зажимы индуктивностей, через которые положительные частицы проходят в одном и том же направлении (к индуктивности или от неё), помечаются точками. Такие зажимы (узлы) называются одноимёнными. Одинаково ориентированные относительно одноимённых узлов токи создают складывающиеся потокосцепления. Поскольку в задачах анализа направления токов в индуктивностях выбираются независимо и произвольно, различают согласное и встречное направления отсчётов токов и напряжений. В уравнениях (8.36) согласному направлению соответствует знак "+", а встречному — знак "-". Варианты согласного и встречного выбора направлений отсчётов токов представлены на рис. 8.7.

Метод развязки индуктивных связей

Для составления уравнений цепи, содержащей индуктивные связи, используют такие схемы их замещения, в которых индуктивные связи отсутствуют. Метод, приводящий к таким схемам замещения, называют методом развязки индуктивных связей.

Рассмотрим наиболее важный для практики случай, когда взаимодействующие катушки имеют один общий узел (рис. 8.8, а). Любая схема замещения, исходя из (8.36), составляется только из элементов индуктивности, число которых должно равняться как минимум трём, поскольку уравнения содержат три коэффициента:

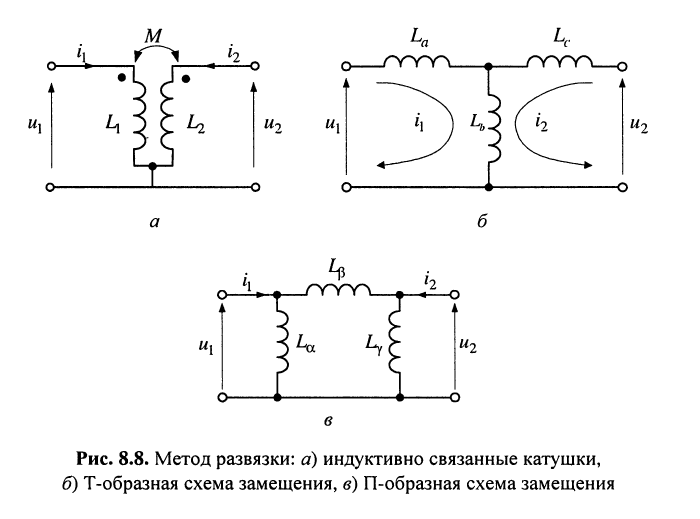

Воспользуемся схемой замещения рис. 8.8, б, для которой запишем систему контурных уравнений:

    (8.37)

Полученная система не будет отличаться от системы (8.36) при условии:

      (8.38)

Таким образом, схема рис. 8.8, б является схемой замещения двух связанных магнитным потоком индуктивностей, если значения элементов этой схемы равны:

 (8.39)

В формулах (8.39) следует выбирать нижние знаки лишь в том случае, когда только один из двух соединённых в узел зажимов цепи рис. 8.8, а помечен точкой. В других случаях необходимо выбирать нижние знаки. Полученная схема называется Т-образной схемой замещения.

Важно:

при жёсткой связи, когда и, следовательно, имеем:

откуда после приведения подобных членов получаем, что значения индуктивностей Т-образной схемы замещения удовлетворяют соотношению

         (8.40)

которое может выполняться, если одна из индуктивностей схемы замещения является отрицательной. Если связь не является жёсткой, т. е. равенство (8.40) переходит в неравенство

что также не исключает возможности появления отрицательной индуктивности. На пассивных элементах отрицательная индуктивность физически не осуществима, однако её наличие в схеме замещения не противоречит задаче анализа колебаний в цепи и способствует решению этой задачи.

Применяется также и другая схема замещения (рис. 8.8, в), называемая П-образной. Соотношения между элементами исходной схемы (рис. 8.8, a) и схемы замещения

    (8.41)

можно найти, если для рис. 8.8, в составить систему из двух узловых уравнений. Знаки в этих формулах выбираются по тому же правилу, что и в (8.39). В рассмотренной схеме замещения также возможно появление одной отрицательной индуктивности.

Символический метод расчета электрических цепей переменного тока

Действия над комплексными числами:

Символический метод нашел широкое применение для расчета сложных цепей переменного тока.

Символический метод расчета основан на использовании комплексных чисел.

Комплексное число А состоит из вещественной и мнимой  частей, т. е.

Комплексное число на комплексной плоскости можно представить вектором. Проекция вектора на вещественную ось (ось абсцисс) соответствует вещественной части комплексного числа (рис. 14.1а). Проекция вектора на мнимую ось j (ось ординат) соответствует коэффициенту при мнимой единице . Мнимая единица у представляет собой поворотный множитель, умножение на который означает поворот вектора на 90° против часовой стрелки, т.е. в положительном направлении. Мнимая единица  Тогда

Комплексным числам соответствуют векторы изображенные на комплексной плоскости (рис. 14.1а и б) в масштабе.

Модуль комплексного числа соответствует длине вектора, изображающего это комплексное число.

Из построения (рис. 14.1а) видно, что модули комплексных чисел определяются выражением

Следовательно,

Углы образованные векторами с положительным направлением вещественной оси, называются аргументами комплексного числа.

Аргументы комплексного числа (рис. 14.1а) определяются выражением

То есть

Как видно, аргумент комплексного числа отрицательный, так как вектор повернут на угол по часовой стрелке, а не против.

Существует три формы записи комплексного числа:

1) алгебраическая:

2)тригонометрическая:

так как

3) показательная:

где - основание натурального логарифма, однако в данном случае имеет чисто символическое значение.

Для перевода из показательной формы записи комплексного числа в алгебраическую пользуются тригонометрической формой записи комплексного числа (14.4).

Для перевода из алгебраической формы записи комплексного числа в показательную определяют модуль по (14.1) и аргумент по (14.2) комплексного числа.

Для перевода комплексного числа из одной формы в другую можно использовать логарифмическую линейку или микрокалькулятор.

Комплексные числа можно складывать, вычитать, умножать и делить.

Сложение и вычитание комплексных чисел производится только в алгебраической форме

 На рис. 14.16 видно, что сложение и вычитание комплексных чисел соответствует сложению и вычитанию векторов, изображающих эти числа.

Умножение и деление комплексных чисел можно производить 5 алгебраической форме:

Для того чтобы избавиться от комплексов в знаменателе, числитель и знаменатель умножают на комплекс, сопряженный с комплексом знаменателя. У сопряженного комплекса знак перед мнимой единицей изменяется на обратный.

Произведение двух сопряженных комплексов — вещественное число, равное сумме квадратов вещественной и мнимой частей этих комплексов.

Однако умножение и деление комплексных чисел удобно производить в показательной форме.

При умножении комплексных чисел в показательной форме модули этих чисел перемножаются, а аргументы складываются алгебраически:

При делении комплексных чисел в показательной форме модули этих чисел делятся, а аргументы вычитаются с учетом знаков:

Таким образом, сложение и вычитание комплексных чисел можно производить только в алгебраической форме, а умножение и деление удобней и проще производить в показательной форме.


Ток, напряжение и сопротивление в комплексном виде

Если ток и напряжение изменяются по синусоидальному закону то, как указывалось выше, их можно изобразить векторами и, следовательно, записать комплексными числами:

где - комплексы тока и напряжения. Точка над комплексами указывает, что ток и напряжение изменяются по синусоидальному закону с определенной частотой — модули комплексов тока и напряжения, они же действующие значения тока и напряжения — аргументы комплексов тока и напряжения, они же начальные фазы тока и напряжения

Для неразветвленной цепи с  (рис. 12.1а) мгновенные значения синусоидального тока и напряжения можно записать так: Тогда комплексы тока и напряжения

Комплекс полного сопротивления цепи определяется отношением комплекса напряжения к комплексу тока, т. е.

Комплексные величины, не зависящие от времени, обозначаются прописными буквами с черточкой внизу.

Модулем комплекса полного сопротивления является кажущееся сопротивление цепи а аргументом — угол сдвига фаз между током и напряжением

Алгебраическая форма записи комплекса полного сопротивления

Вещественная часть комплекса полного сопротивления есть активное сопротивление R, а коэффициент при мнимой единице j -реактивное сопротивление X. Знак перед поворотным множителем (мнимой единицей) указывает на характер цепи. Знак «плюс» соответствует цепи индуктивного характера, а знак «минус» -  цепи емкостного характера.

Выражения комплексов сопротивлений различных цепей приедены в Приложении 7.

Обратная величина комплекса сопротивления — комплекс проводимости

Любую цепь переменного тока можно рассчитывать по заколам постоянного тока, если все величины представить в комплексной форме. В этом и заключается достоинство символического года расчета.


Мощность в комплексном виде

Для неразветвленной цепи с (рис. 12.3а) мгновенные значения тока и напряжения можно записать как

Комплексы напряжения и тока соответственно равны

Комплекс полной мощности цепи определяется произведением комплекса напряжения и сопряженного комплекса тока (над сопряженным комплексом синусоидальной величины ставят «звёздочку»)

Таким образом, модулем комплекса полной мощности является кажущаяся мощность цепи а аргументом — угол сдвига фаз между током и напряжением.

Если комплекс полной мощности перевести из показательной формы в алгебраическую, то получится

То есть вещественная часть комплекса полной мощности — активная мощность Р, а коэффициент при мнимой единице — реактивная мощность Q.

Знак перед поворотным множителем j указывает на характер цепи. В рассматриваемой цепи реактивная мощность емкостного характера

Комплексы величин токов, напряжений, сопротивлений, мощностей и других параметров цепи синусоидального тока необходимо выражать в двух видах записи комплексного числа: показательной и алгебраической. В этом случае сразу определяются действующие значения тока, напряжения, кажущееся сопротивление, его активные и реактивные части угол сдвига фаз между током и напряжением, характер цепи, кажущаяся S, активная Р и реактивная Q мощности. Кроме того, в неразветвленной цепи напряжения на участках складываются, суммируются токи в разветвленных цепях, а сложение комплексов можно производить только в алгебраической форме записи. В алгебраической форме записи кажущейся мощности сразу определяются активная мощность Р и реактивная мощность Q. В показательной форме записи сопротивлений производится их умножение и деление, необходимое при расчете цепей синусоидального тока при смешанном соединении потребителей, и т.д. Необходимость выражения комплексов в двух видах следует из примеров, разобранных в этой главе.

Пример 14.1

Для цепи, изображенной на рис. 14.2а, дано:

Определить токи напряжение на участках мощности S, Р и Q цепи; угол и характер цепи.

Построить векторную диаграмму цепи.

Решение

Комплексы сопротивлений участков (по номерам токов) и полного сопротивления цепи будут равны

Комплекс сопротивления участка CD цепи:

Тогда полное сопротивление цепи равно

Вектор заданной величины (тока или напряжения) можно направить в любом направлении. Однако удобнее совмещать его с вещественной или мнимой осью.

В рассмотренном примере заданное напряжение направляется по вещественной оси. Таким образом, комплекс общего напряжения будет равен

Комплекс тока цепи равен комплексу первого тока

.

Комплекс напряжения на участке АС:

Комплекс напряжений на участке CD:

Комплексы токов

Комплекс полной мощности цепи:

Из расчета цепи (рис. 14.2а) символическим методом следует:

Характер цепи емкостной, так как угол отрицательный. Векторная диаграмма для рассматриваемой цепи с учетом начальных фаз напряжений и токов изображена на рис. 14.2б.

Пример 14.2

Для цепи, изображенной на рис. 14.3, дано:

Определить токи напряжение цепи ; угол и характер цепи.

Решение

Комплексы сопротивлений участков (по номерам токов):

Вектор заданного тока в примере направим по мнимой оси, т. е.

Комплекс напряжения на участке СD:

Значение токов будут равны соответственно

Комплекс напряжения на участке АС:

Комплекс напряжения на участке АВ, т. е. напряжение сети, равен

Комплекс тока

Комплекс тока цепи:

Комплекс полной мощности цепи:

Результаты расчета:

Характер цепи емкостной.

Пример 14.3

По условиям примера 14.2 определить полное сопротивление цепи (рис. 14.3).

Решение

Результаты расчета: полное сопротивление цепи (рис. 14.3) угол сдвига фаз характер цепи - емкостной

Погрешность 10' при расчете угла в примерах 14.2 и 14.3 в пределах допустимого.
