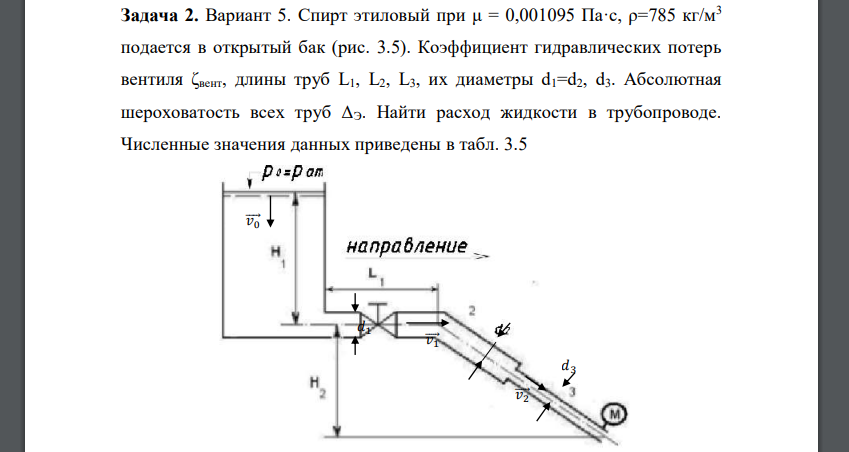

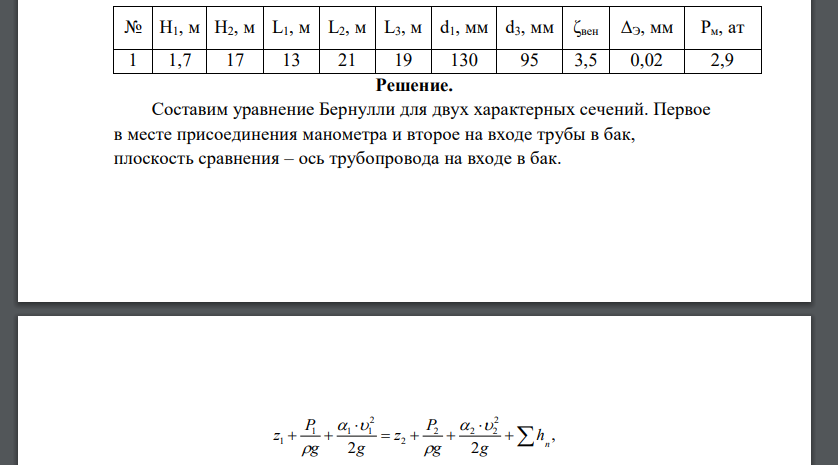

Спирт этиловый при μ = 0,001095 Па·с, ρ=785 кг/м3 подается в открытый бак (рис. 3.5). Коэффициент гидравлических потерь вентиля ζвент, длины труб L1, L2, L3, их диаметры d1=d2, d3. Абсолютная шероховатость всех труб ΔЭ. Найти расход жидкости в трубопроводе. Численные значения данных приведены в табл. 3.5 № H1, м Н2, м L1, м L2, м L3, м d1, мм d3, мм ζвен ΔЭ, мм Pм, ат 1 1,7 17 13 21 19 130 95 3,5 0,02 2,9
Решение.
Составим уравнение Бернулли для двух характерных сечений. Первое в месте присоединения манометра и второе на входе трубы в бак, плоскость сравнения – ось трубопровода на входе в бак. где - геометрический напор в сечении - коэффициент Кориолиса; - геометрический напор в сечении - средняя скорость потока в сечении Решая данное равенство получи формулу для определения потерь давления: В тоже время сумму потерь давления можно записать как: , где сумма потерь давления на трение: , Выразим скорость воды в соответствующих участках трубопровода через расход: Учитывая это сумма потерь давления на трение: Сделаем допущение, что трубопровод работает в зоне квадратичного сопротивления (вполне шероховатого трения), тогда коэффициент гидравлического трения по формуле Атшуля: Сумма местных потерь давления: где потери давления при входе в трубу: , коэффициент местного сопротивления при входе в трубу: потери давления на вентиле: потери давления при резком повороте трубы (поворот на , коэффициент местного сопротивления при резком повороте трубы: (судя по рисунку поворот на потери давления при резком расширении трубы (переход с диаметра на диаметр ): коэффициент местного сопротивления при резком расширении трубопровода: Сумма местных потерь давления: Подставим значения диаметров трубопровода и решим уравнение: Подставим значения диаметров и длин трубопровода и решим уравнение при потерях давления на трение: Подставим найденные значения сумм местных потерь и потерь на трение в формулу общих потерь давления: Проверим, сделанное ранее, допущение, для этого определим число Рейнольдса в трубопроводах: Допущение о работе трубопровода в зоне квадратического трения верно, что означает расход найден так же верно. Ответ:
