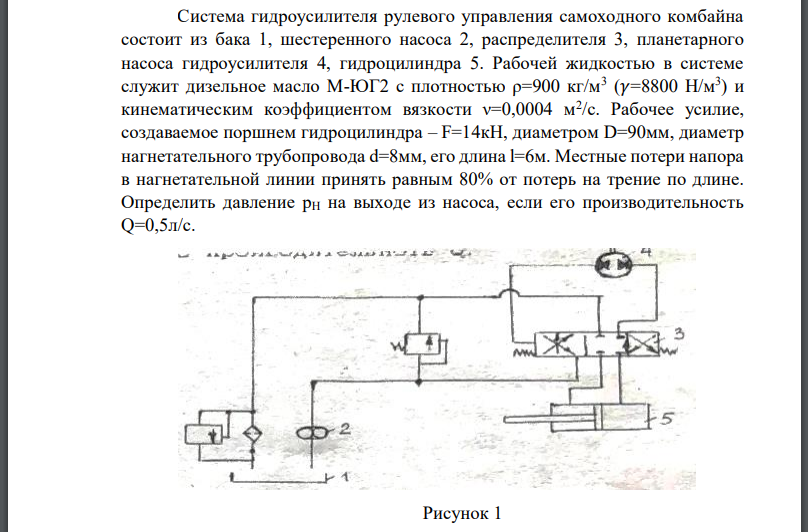

Система гидроусилителя рулевого управления самоходного комбайна состоит из бака 1, шестеренного насоса 2, распределителя 3, планетарного насоса гидроусилителя 4, гидроцилиндра 5. Рабочей жидкостью в системе служит дизельное масло с плотностью и кинематическим коэффициентом вязкости Рабочее усилие, создаваемое поршнем гидроцилиндра диаметром D=90мм, диаметр нагнетательного трубопровода d=8мм, его длина Местные потери напора в нагнетательной линии принять равным 80% от потерь на трение по длине. Определить давление рH на выходе из насоса, если его производительность

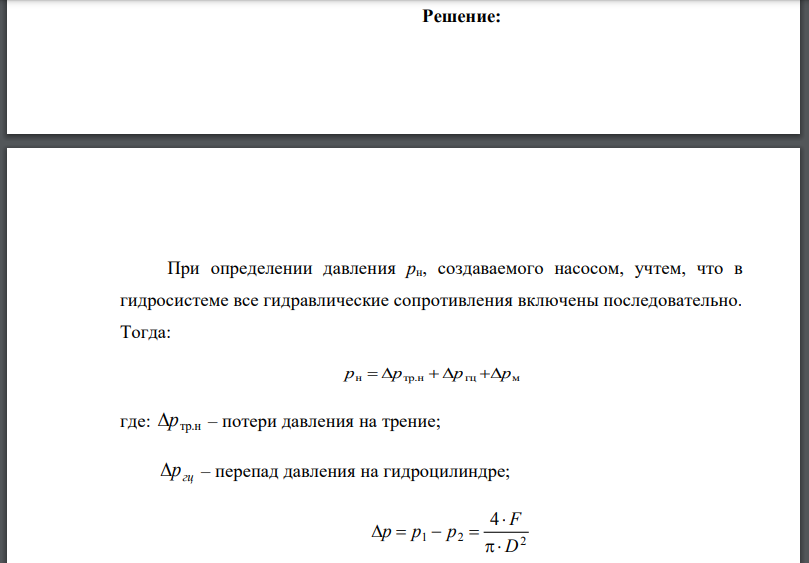

Решение:
При определении давления рн, создаваемого насосом, учтем, что в гидросистеме все гидравлические сопротивления включены последовательно. Тогда: где: потери давления на трение; перепад давления на гидроцилиндре; Определим потери в напорной линии Определим число Рельнодса: кинематическая вязкость жидкости Т.к режим течения ламинарный Потери на трение в трубопроводах длиной l найдем с использованием формулы, справедливой при ламинарном режиме течения: Определим потери на местные сопротивления по условию они равны 115% от потерь по длине: Перепад давления на гидроцилиндре найдем из формул давления создаваемого насосом:
