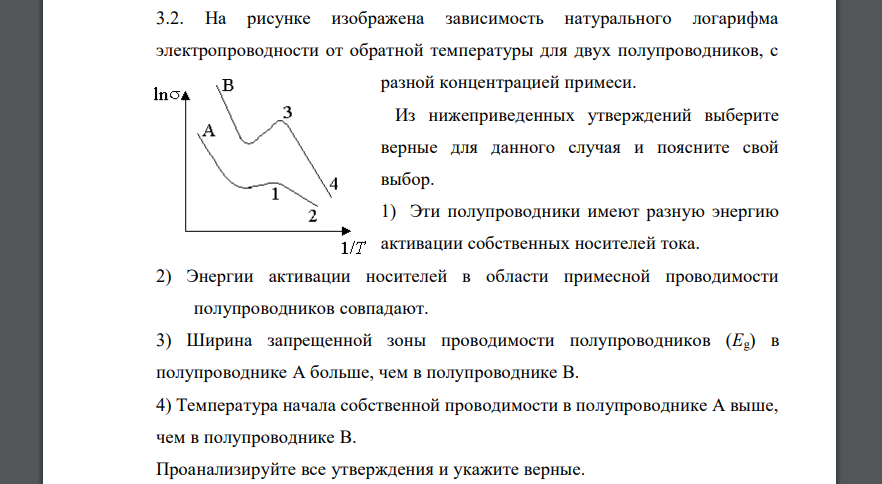

На рисунке изображена зависимость натурального логарифма электропроводности от обратной температуры для двух полупроводников, с разной концентрацией примеси. Из нижеприведенных утверждений выберите верные для данного случая и поясните свой выбор. 1) Эти полупроводники имеют разную энергию активации собственных носителей тока. 2) Энергии активации носителей в области примесной проводимости полупроводников совпадают. 3) Ширина запрещенной зоны проводимости полупроводников (Еg) в полупроводнике А больше, чем в полупроводнике В. 4) Температура начала собственной проводимости в полупроводнике А выше, чем в полупроводнике В. Проанализируйте все утверждения и укажите верные.

Решение:

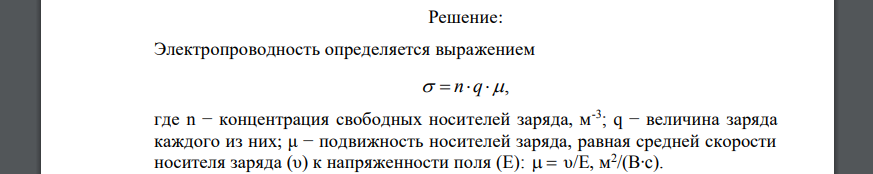

Электропроводность определяется выражением  концентрация свободных носителей заряда,  величина заряда каждого из них; μ − подвижность носителей заряда, равная средней скорости носителя заряда (υ) к напряженности поля (E): . В области низких температур участок зависимости между точками 1 и 2 характеризует только концентрацию носителей, обусловленную примесями. То есть  утверждение не верно. В дальнейшем температура возрастает настолько, что начинается быстрый рост концентрации носителей вследствие перехода электронов через запрещенную зону. Наклон этого участка характеризует ширину запрещенной зоны полупроводника. Наклон верхнего участка зависит от энергии ионизации примесей. То есть первое утверждение верно. Ответ:
