Для водопроводной сети, представленной на схеме, определить для каждого участка расчетные расхода, подобрать диаметры труб, подсчитать потери
Физика | ||
Решение задачи | ||
Выполнен, номер заказа №16547 | ||
Прошла проверку преподавателем МГУ | ||
Напишите мне в чат, пришлите ссылку на эту страницу в чат, оплатите и получите файл! |
Закажите у меня новую работу, просто написав мне в чат! |

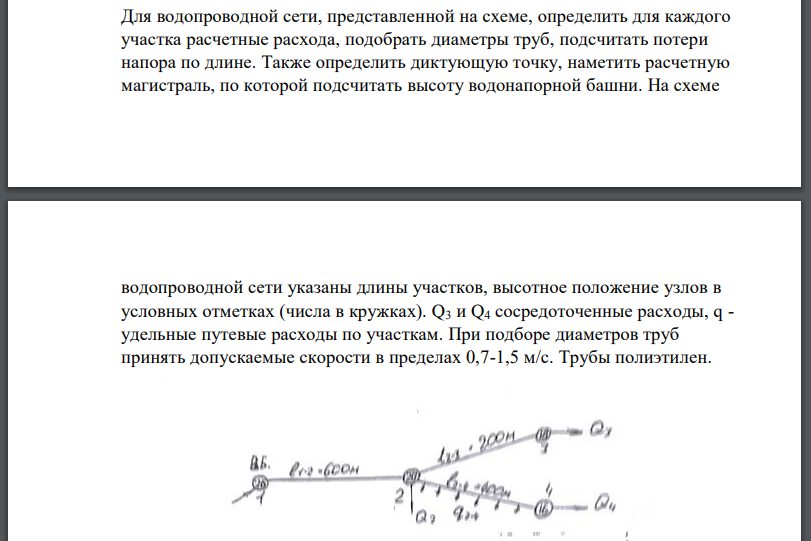

Для водопроводной сети, представленной на схеме, определить для каждого участка расчетные расхода, подобрать диаметры труб, подсчитать потери напора по длине. Также определить диктующую точку, наметить расчетную магистраль, по которой подсчитать высоту водонапорной башни. На схеме водопроводной сети указаны длины участков, высотное положение узлов в условных отметках (числа в кружках). сосредоточенные расходы, q - удельные путевые расходы по участкам. При подборе диаметров труб принять допускаемые скорости в пределах Трубы полиэтилен.
Решение

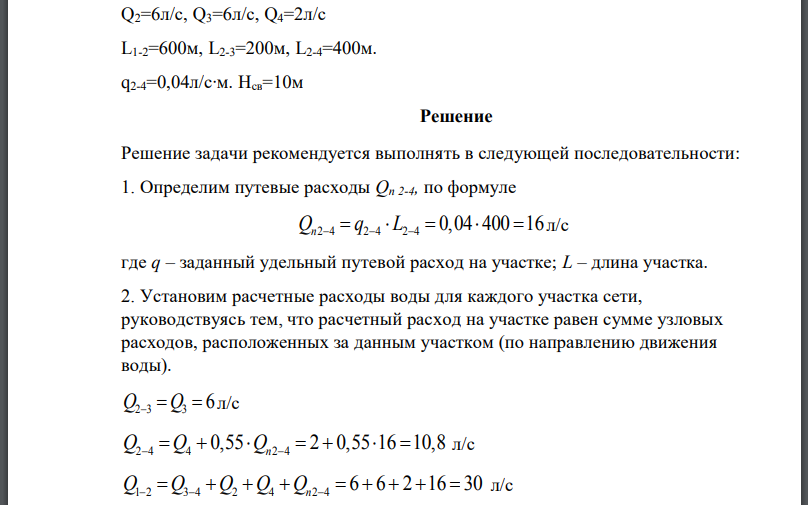

Решение задачи рекомендуется выполнять в следующей последовательности: 1. Определим путевые расходы по формуле заданный удельный путевой расход на участке; длина участка. 2. Установим расчетные расходы воды для каждого участка сети, руководствуясь тем, что расчетный расход на участке равен сумме узловых расходов, расположенных за данным участком (по направлению движения воды). Наметим основную магистраль трубопровода. За основную магистраль следует, как правило, принимать линию, соединяющую башню с самой удаленной точкой водопотребления. Основная магистраль 1-2-4 4. Расчет внутреннего диаметра трубопровода. При этом допускаемую скорость движения жидкости в трубопроводе принимаем 1,3 м/с. Тогда внутренний диаметры трубопроводов: Действительный диаметр трубы выбирают из ряда размеров труб по ГОСТ 9583 По принятому действительному диаметру пересчитаем скорость движения жидкости в трубопроводе: Определить потери напора на участках магистрали по формуле Величины можно также определять по формуле Трубопровод соответственно удельное сопротивление трубы, работающей в квадратичной области сопротивления (при скорости поправочный коэффициент, учитывающий неквадратичнoсть зависимости потерь напора от средней скорости движения воды. Трубопровод соответственно удельное сопротивление трубы, работающей в квадратичной области сопротивления (при скорости поправочный коэффициент, учитывающий неквадратичнoсть зависимости потерь напора от средней скорости движения воды. 6. Вычислить высоту водонапорной башни по формуле Определим напор воды в начале ответвления от магистрали (в точке 2) по формуле потеря напора на участке магистрали от башни до ответвления. Трубопровод где соответственно удельное сопротивление трубы, работающей в квадратичной области сопротивления (при скорости поправочный коэффициент, учитывающий неквадратичнoсть зависимости потерь напора от средней скорости движения воды. Определим напор воды в конце ответвления (в точке 3) по формуле
