Печать в AutoCAD

Печать в AutoCAD можно условно разделить на печать из «Модели» и печать из «Листа». Печать из модели обладает не большим количеством настроек и предназначена для быстрой печати чертежа или его части. Печать из листа позволяет создавать сложные компоновочные виды для печати. На рисунке 15.1 первым показан сам чертеж в модели, а вторым настроенный для печати «Лист», на котором расположена рамка, штамп, дополнительные таблицы и размеры.


Команда «Соединение кривых»

Команда «Соединение кривых» строит сплайны в зазоре между двумя выбранными отрезками или кривыми. Допустимые объекты включают линии, дуги, эллиптические дуги, спирали, разомкнутые полилинии и разомкнутые линии сплайна. Команда располагается в меню «Редактирования». После вызова команды указывается первый объект, затем второй и подтверждаем выбор с помощью клавиши

Команда «Выровнять»

Команда «Выровнять»

Команда располагается на вкладке «Главная» панель «Редактирование». Рассмотрим команду «Выровнять» подробно:

1. Вызовите команду на вкладке «Главная» панель «Редактирование» «Выровнять»
2. Выберите выравниваемые объекты и нажмите клавишу
3. Выберите первую исходную точку.
4. Выберите первую целевую точку. Если для выравнивания достаточно одной общей точки, то нажмите клавишу Объекты будут выровнены, а команда завершена.
5. Выберите вторую исходную точку.
6. Выберите вторую целевую точку. Если для выравнивания достаточно двух точек нажмите клавишу ENTER. Появиться запрос «Масштабировать объекты по точкам выравнивания?» при положительном ответе масштаб выравниваемого объекта будет изменен, таким образом, что расстояние между исходными точками, станет равно расстоянию между целевыми точками. Объекты будут выровнены, а команда завершена.
7. Для Зб-выравнивания выберите третью исходную точку.
8. Выберите первую целевую точку.
9. Объекты будут выровнены, а команда завершена.


Печать в AutoCAD можно условно разделить на печать из «Модели» и печать из «Листа». Печать из модели обладает не большим количеством настроек и предназначена для быстрой печати чертежа или его части. Печать из листа позволяет создавать сложные компоновочные виды для печати. На рисунке 15.1 первым показан сам чертеж в модели, а вторым настроенный для печати «Лист», на котором расположена рамка, штамп, дополнительные таблицы и размеры.

Печать из модели

Во многих организациях принято выводить чертежи на печать из модели, что удобно если не нужны дополнительные настройки печати. На рисунке 15.2 показан чертеж, которые изначально создавался для вывода на печать из модели. Каждая область печати находиться в рамке и при печати она просто выбирается.

Для настройки вывода чертежа на печать используется диалоговое окно «Печать» в котором определяется принтер, формат бумаги, область печати и т.п. Диалоговое окно «Печать» задает настройки печати и при печати из модели, и из листа, только настройки печати для вывода из модели на этом исчерпываются, а для вывода из листа нет.

Диалоговое окно печать можно вызвать следующими способами:
меню «Файл» «Печать»
вкладка «Вывод» панель «Печать» »-«Печать»  панель быстрого доступа «Печать»

Рассмотрим подробно возможности настройки печати диалогового окна

«Печать» (рисунок 15.3):

Набор параметров листа

1.    Имя - список наборов параметров листов из которого, при наличии созданных наборов, можно выбрать подходящий.

2.    Добавить - отображает диалоговое окно «Добавление набора параметров листа», позволяющее задать имя и сохранить установленные в данный момент настройки печати. Созданный набор параметров листов можно удалить или изменить в «Диспетчер наборов параметров листов», речь о котором пойдет в следующем разделе.

Принтер/плоттер

3.    Имя - список доступных принтеров, выбираемых для вывода на печать.

4.    Свойства - отображает «Редактор параметров плоттера», в котором можно просмотреть или изменить текущую конфигурацию плоттера, задать параметры портов, устройства и носителя.

5.    Печать в файл - установленная галочка определяет, что файл будет выводиться в файл, а не на плоттер.

6.    Частичный образец - точное отображение действительной области печати, соотносимое с форматом бумаги и печатаемой областью. На образце указан формат листа и обозначена печатаемая область.

Формат

7.    Список стандартных форматов, разрешенных для применения на выбранном устройстве. Если плоттер еще не выбран, в списке перечислены все

поддерживаемые форматы.

Число экземпляров

8.    Определяет количество выводимых на печать экземпляров. Параметр недоступен при печати в файл.

Область печати

9.    Что печатать - список содержащий способы задания области печати:

• Лимиты - при выводе на печать листа распечатываются все объекты в пределах указанных в лимитах.
• Границы - печатается область ограниченная всеми объектами чертежа.
• Экран - печатает текущий вид модели.
• Рамка - вывод фрагмента чертежа, указанного пользователем. После выбора рамки кнопка «Рамка» становится доступной. Нажав кнопку «Рамка», пользователь либо указывает два противоположных угла на экране, либо вводит их координаты. Этот выбор области печати используется чаще всего.

Смещение начала

Определяет смещение области печати относительно левого нижнего угла печатаемой. Возможно смещение геометрии на листе путем ввода положительного или отрицательного значения в окна смещения по осям X и Y. Единицами смещения для плоттера являются дюймы или миллиметры на листе.

10.    Центрировать - автоматическое определение смещений по X и Y так, чтобы чертеж оказался в центре листа.

11.    X - Задание начала координат печати в направлении оси X .

12.    Y - Задание начала координат печати в направлении оси Y .

Масштаб печати

13.    Вписать - печатаемая область масштабируется для вписывания в указанный формат листа. Пользовательский масштабный коэффициент отображается в полях «Масштаб», «мм =» и «единицы».

14.    Масштаб - содержит список масштабов, если указано значение «Пользовательский» то масштаб не соответствует ни одному масштабу из списка.

15.    Если снята галочка «Вписать», то можно установить пользовательский масштаб или он будет установлен из учета указанной области. Первое значение определяет размер на листе, далее указывается единицы листа, и последним размер в модели. Если масштаб нужно установить 1:75, то запись будет «1 мм 75».

16.    Масштабировать веса линий - масштабирование весов линий пропорционально масштабу печати. Веса линий, как правило, обозначают ширину линий объектов чертежа, и печать для них выполняется с шириной линий, не зависимой от масштаба печати.

Таблица стилей печати

Установка текущей таблицы стилей печати, редактирование имеющихся и создание новых таблиц.

17.    Имя - список таблиц стилей печати, назначенных текущей вкладке «Модель» или вкладке листа, и список доступных на данный момент таблиц стилей печати. Стиль печати наряду с типом линии или цветом является свойством объекта. Стили печати могут назначаться отдельным объектам и слоям. Стиль печати управляет следующими свойствами объекта при выводе его на печать: цвет, размывание, оттенки серого, номер пера, виртуальное перо, интенсивность, тип линий, вес линий, прозрачность, стиль окончаний линий, стиль соединений линий, стиль заливки. Использование стилей печати позволяет при необходимости переопределять установленные свойства объектов, что придает работе с объектами большую гибкость. Например, если выбрать стиль печати «monochrome», то цвет всех объектов переопределяться на черный.

Создание и настройка стилей печати рассматривается в курсе «AutoCAD. Профессиональный курс»

Экраны с тонированием

18.    Способ вывода - определяет способ вывода на экран. Для видового экрана на вкладке "Модель" существует возможность выбора одного из следующих параметров:

Обычный. Печать объектов в том виде, в каком они отображаются на экране. (Доступно в AutoCAD LT.)

Каркас из предыдущих версий. Печать объектов в каркасном представлении независимо оттого, как они отображаются на экране, с помощью команды РЕЖИМРАСКР из предыдущих версий. (Доступно в AutoCAD LT.)

Скрытие линий из предыдущих версий. Печать объектов с удалением скрытых линий независимо от того, как они отображаются на экране, с помощью команды РЕЖИМРАСКР из предыдущих версий. (Доступно в AutoCAD LT.)

Концептуальный. Печать объектов с применением визуального стиля «Концептуальный», независимо от того, как они отображаются на экране.

Скрытие линий. Печать объектов с удалением скрытых линий, независимо оттого, как они отображаются на экране.

Реалистичные. Печать объектов с применением визуального стиля «Реалистичный», независимо оттого, как они отображаются на экране.

Тонированный. Печать объектов с применением визуального стиля «Тонированный», независимо оттого, как они отображаются на экране.

Тонированный с ребрами. Печать объектов с применением визуального стиля «Тонированный с кромками», независимо от того, как они отображаются на экране.

Оттенки серого. Печать объектов с применением визуального стиля

«Оттенки серого», независимо оттого, как они отображаются на экране.

Эскизный. Печать объектов с применением визуального стиля «Эскизный», независимо от того, как они отображаются на экране.

Каркас. Печать объектов в каркасном представлении, независимо оттого, как они отображаются на экране.

Просвечивание. Печать объектов с применением визуального стиля «Просвечивание», независимо оттого, как они отображаются на экране.

С визуализацией. Печать объектов с визуализацией, независимо оттого, как они отображаются на экране.

19.    Качество - определяет разрешения для печати тонированных и визуализированных видовых экранов.

Черновое. Визуализированные и тонированные виды пространства модели печатаются в каркасном режиме.

Просмотр. Визуализированные и тонированные виды пространства модели печатаются с разрешением 1/4 от текущего разрешения устройства печати — максимум 150 т/д.

Нормальное. Визуализированные и тонированные виды пространства модели печатаются с разрешением 1/2 от текущего разрешения устройства печати — максимум 300 т/дюйм.

Презентационное. Визуализированные и тонированные виды пространства модели печатаются с текущим разрешением устройства печати — максимум 600 т/д.

Максимум. Визуализированные и тонированные виды пространства модели печатаются с текущим разрешением устройства печати без установки максимального ограничения.

Пользовательское. Визуализированные и тонированные виды пространства модели печатаются с разрешением, заданным в поле "Т/дюйм". Указанное пользователем разрешение не может превышать текущее разрешение устройства печати.

20.    Т/дюйм - задание разрешения (т/дюйм) для печати тонированных и визуализированных видов. Задаваемое пользователем разрешение не может быть больше текущего разрешения устройства печати. Данный параметр доступен для редактирования, только если в списке «Качество» выбрано «Пользовательское».

Параметры печати

21.    Печать в фоновом режиме - определяет, возможно ли работать во время печати или нет.

22.    Учитывать веса линий - печать с учетом весов линий, назначенных объектам и слоям.

23.    Прозрачность при печати - определяет возможность вывода объектов на печать с учетом прозрачности. Данный параметр используется только при

печати чертежей с прозрачными объектами. В целях оптимизации производительности печать с учетом прозрачности по умолчанию отключена.

24.    Учитывать стили печати - определяет, учитываются ли во время печати стили печати, применяемые к объектам и слоям.

25.    Объекты листа последними - печать объектов пространства модели в первую очередь. При положительном ответе первыми выводятся объекты пространства листа.

26.    Скрывать объекты листа - определяет, применяется ли операция скрытия к объектам на видовых экранах листа. Доступно только для вкладок-листов. Эффект от данного параметра проявляется в образце для предварительного просмотра, но не в листе.

27.    Штемпель вкл - Включение режима нанесения штемпелей. Наносит штемпель в определенном углу каждого чертежа и/или записывает соответствующую информацию в файл журнала.

28.    Сохранить изменения в листе - сохранение всех изменений параметров, внесенных в диалоговое окно «Печать», на листе.

Ориентация чертежа

29.    Книжная - чертеж ориентируется таким образом, что при печати верх страницы соответствует короткой стороне листа.

30.    Альбомная - чертеж ориентируется таким образом, что при печати верх страницы соответствует длинной стороне листа.

31.    Перевернуть - поворот чертежа на 180 градусов.

Просмотр

32.    Чертеж отображается в таком виде, как при распечатке. Для выхода из режима предварительного просмотра и возврата в диалоговое окно «Печать» нажать ESC или ENTER либо щелкнуть правой кнопкой мыши и выбрать из контекстного меню пункт «Выход».

Применить к листу

33.    Сохранение параметров печати для текущего листа.

Дополнительные параметры

34.    Управляет отображением дополнительных параметров.

Для отправки чертежа на печать следует нажать кнопку «Ок».

Напомним, что диалоговое окно печать используется, как при печати из листа,

так при печати из модели.

Рассмотрим последовательно вывод на печать из модели:

1.    Вызов диалогового окна «Печать» («Файл» >- «Печать»).

2.    Настройка печати, выбор плоттера, формата и т.д. Особое внимание следует уделить определению области печати, например рамкой. На рисунке 15.4 показан выбор области печати рамкой, при этом область печати становиться белой, а не печатаемая область серой.

3.    После выбора области печати и настройки параметров печати нажимаем

Именованные наборы параметров листов

Именованные наборы параметров листов облегчают однотипную настройку печати. Именованные наборы во многом схожи со стилями, в них так же задаются начальные параметры, а затем при необходимости применяются при печати. Именованные наборы можно применять, как для печати из модели (рисунок 15.3 пункт 1), так и для печати из листа.

Управление именованными параметрами листов осуществляется в «Диспетчере параметров листов», а настройка параметров в диалоговом окне «Печать». Диспетчер параметров листов можно вызвать следующими способами:

• «Файл» «Диспетчер параметров листов» Cl
• вкладка «Вывод» панель «Печать» «Диспетчер параметров листов»
• контекстное меню на вкладке «Модель» или «Лист» «Диспетчер параметров листов» С

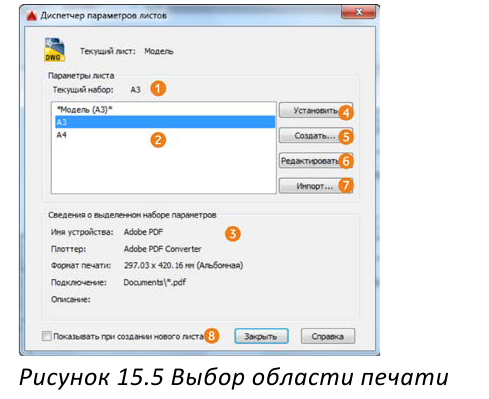

Диспетчер параметров листов содержит следующие параметры (рисунок 15.5):

Параметры листа

1. Текущий набор - имя набора параметров, применяемого к текущему листу.
2. Список наборов параметров листов - наборы параметров листов, применимых к текущему листу. Список включает в себя все именованные наборы параметров и листы, доступные в текущем чертеже. Листы, к которым уже применены именованные наборы параметров, отмечены звездочками; например, *Модель (АЗ)*.
3. Сведения о наборе параметров выделенной страницы - вывод информации о выбранном наборе параметров.
4. Установить - установка выбранного набора параметров как текущего для листа или модели. Это кнопка особенно важна для установки параметра для листа. В чертеже может быть несколько листов и для каждого можно назначить свой набор параметров. Для этого нужно перейти на нужный лист, вызвать диспетчер параметров листов, выбрать необходимый набор параметров и нажать кнопку «Установить».
5. Отображение диалогового окна «Создание набора параметров листа», в котором можно ввести имя нового именованного набора параметров и указать набор, принимаемый за основу. После ввода названия появляется диалоговое окно «Печать» в который и вводятся все настройки именованного набора.
6. Редактировать - открывает диалоговое окно печать для редактирования именованного набора.
7. Импорт - позволяет импортировать набор параметров листов из указанного чертежа.
8. Показывать при создании нового листа - определяет, показывать ли диалоговое окно «Параметры листа» при переходе на другую вкладку или при создании нового листа.

Рассмотрим последовательно создание параметра листа:

1. Вызов диалогового окна «Диспетчер параметров листов».
2. Нажмите кнопку «Создать».
3. В диалоговом окне «Создание набора параметров листа» введите имя нового набора. Нажмите «Ок».
4. В появившемся окне «Печать» укажите настройки набора печати. Нажмите «Ок».
5. Набор параметров листов будет создан.

При печати можно обойтись и без набора параметров листов, просто настраивая каждый лист в диалоговом окне «Печать».

Вкладки «Лист»

Пространство листа — это среда компоновки листов, в которой можно задать размер листа, добавить основную надпись, просмотреть различные виды модели, а также добавить размеры и примечания к чертежу. Для отображения и предоставления сведений о различных компонентах модели можно

использовать несколько листов. На листах чертежа стандартного размера можно изменять масштаб вида модели для отображения мелких подробностей, которые являются частью большой ЗО-модели.

Два данных пространства доступны в левом нижнем углу области чертежа: это вкладка "Модель" и вкладки "Лист1" и "Лист2" (рисунок 15.6). Управлять отображением вкладок можно с помощью диалогового окна параметров AutoCAD «Параметры» вкладка «Экран» флажок «Вкладки Модель и Лист».

Можно добавлять новые листы или копировать существующие. Листы можно создавать с помощью мастера компоновки листа или через центр управления. Каждый лист может содержать разные параметры страницы.

На рисунке 15.7 показан лист чертежа к которому не применены ни какие настройки. Лист состоит из следующих частей:

• Внешняя граница определяет формат листа и позволяет оценить, как будет выглядеть чертеж при печати на текущем формате. Отображение внешней границы можно отключить с помощью флажка «Подложить внешний формат» на вкладке «Экран» диалогового окна «Параметры».
• Пунктирной линией определяется область печати для указанного принтера, объекты находящиеся вне этой области печататься не будут. Отображение границы печати можно отключить с помощью флажка «Границы области печати» на вкладке «Экран» диалогового окна «Параметры».
• Внутри области печати расположена граница видового экрана. О видовых экранах речь пойдет в следующем разделе текущей главы.

Управление листами

Управление листами осуществляется с помощью контекстной вкладки «Лист» (рисунок 15.8), которая активизируется при переходе на лист. Многие команды контекстной вкладки «Лист» дублируются в контекстном меню вызванном на одном из листов. Панели «Создать вид», «Изменить вид», «Обновить» и «Стили и стандарты» содержат команды по взаимодействию с чертежами программы Inventor и в данной теме не рассматриваются.

Операции с листами «Листов»

Листы можно создавать двумя способами - на без шаблона и с шаблоном.

Для создания листа без шаблона используется команда «Новый» (рисунок 15.8 пункт 1) после выбора команды в командной строке нужно ввести имя листа и нажать . Эту команду можно вызвать из меню «Вставка» «Лист» «Новый» или используя контекстное меню.

Второй способ позволяет создать лист на основе уже существующего листа в другом чертеже, в котором уже могут находиться объекты, например, рамка и штамп. Для создания листа на основе шаблона используется команда «На основе шаблона» (рисунок 15.8 пункт 2). После вызова команды откроется диалоговое окно выбора шаблона, если в выбранном файле шаблона больше одного листа, то следующим шагом будет выбор листа, после выбора листа из файла шаблона будет создан новый лист в текущем чертеже полностью соответствующий листу шаблону. Эту команду можно вызвать из меню «Вставка» «Лист» «Новый по шаблону» или используя контекстное меню. Если не создан набор параметров листов, то можно вызвать «Диспетчер параметров листов» (рисунок 15.8 пункт 3).

С помощью контекстного меню на листе можно совершать следующие действия с листом:

• Удалить - удаляет лист.
• Переименовать - переименовывает лист.
• Переместить/Копировать - копирует лист и перемещает в указанное место относительно других вкладок.
• Выбрать все листы - выбирает все существующие листы, для дальнейшего взаимодействия с ними, например, удаления.
• Экспорт вкладки листа во вкладку модель - некоторые объекты удобней наносить на лист, а не на модель, например, таблицы спецификаций, дополнительные надписи и размеры. Для того, чтобы перенести объекты листа в модель удобно использовать эту команду, которую так же можно вызвать из меню «Файл» «Экспорт лист в модель».

Видовые экраны

На каждом листе можно создать любое необходимое количество видовых экранов листа. Каждый видовой экран листа представляет собой своего рода кадр изображения в пространстве модели, содержащий вид, в котором отображается модель в заданном масштабе и ориентации. На листе может быть создан один видовой экран, занимающий весь лист, или несколько видовых экранов. После создания видового экрана можно изменить его размеры, свойства, масштаб, а также перемещать его нужным образом. Для каждого видового экрана задаются свои видимые слои.

На каждом вновь создаваемом листе присутствует один прямоугольный видовой экран при необходимости его можно удалить и создать свой собственный. Для того, чтобы на создаваемых листах не создавался видовой экран следует снять галочку «Создавать видовые экраны на новых листах» на вкладке «Экран» диалогового окна «Параметры».

Часто встречается сокращенное название видовых экранов - ВЭкран.

• Чертежи на заказ

Создание видовых экранов

Видовые экраны можно разделить на три типа прямоугольные, многоугольные и видовые экраны из объекта.

Прямоугольный видовой экран строиться по двум точкам, указывающим область, занимаемую видовым экраном.

Многоугольный видовой экран строиться, так же, как и полилиния и может состоять из линейных и дуговых сегментов.

Видовой экран из объекта создаться на основе существующих объектов или можно сказать преобразуют объекты в видовой экран.

Рассмотрим создание прямоугольного видового экрана:

1.    Вызовите команду одним из следующих способов:

• меню «Вид» «Видовые экраны» «1 ВЭкран».
• вкладка «Лист» панель «Видовые экраны» «Прямоугольный» (рисунок 15.8 пункт 4 ).

2.    Укажите первую точку видового экрана или вызовите одну из следующих опций:

• Вкл - включение видового экрана и его активизация. Располагающиеся на видовом экране объекты становятся видимыми.
• Откл - отключение видового экрана. Когда видовой экран отключен, его нельзя сделать текущим. Объекты на отключенном видовом экране невидимы.
• Вписать - создание одного видового экрана, занимающего всю печатаемую
• область листа.
• Тонирование - параметры печати видовых экранов. Относиться к 3d-моделированию.
• Блокировать - блокирование видовых экранов. Подробней о блокировки видовых экранов речь пойдет в далее в текущей главе.
• Объект - создание видового экрана листа произвольной формы из замкнутой полилинии, эллипса, сплайна, области или окружности. Выбираемая полилиния должна быть замкнутой и содержать по крайней мере три вершины. Она может иметь самопересечения; допускается наличие в ней и линейных, и дуговых сегментов.
• Многоугольный - создание видового экрана листа произвольной формы, определяемой последовательностью линий и сегментов дуги. Описание параметров «Следующая точка», «Дуга», «Закрыть», «Длина» и «Отменить», выводимых в командной строке, совпадает с описанием соответствующих параметров команды ПЛИНИЯ.
• Восстановить - восстановление именованной конфигурации видовых экранов.
• Слой - сброс переопределений свойств слоев выбранного видового экрана и возврат к глобальным свойствам слоев. О переопределении свойств слоев речь пойдет ниже в текущей главе.
• 2 - деление текущего видового экрана пополам. При использовании данной опции создаются два видовых экрана одновременно, которые могут быть расположена горизонтально или вертикально (рисунок 15.9), что определяется дополнительными опциями «Горизонтально» и «Вертикально». •

 3 - Деление текущего видового экрана на три части. Опции

«Горизонтально» и «Вертикально» делят область на три равные части. С помощью остальных параметров можно создать один видовой экран большего размера и два — меньшего. Название опций («Выше», «Ниже», «Левее», «Правее») указывает, где располагается больший видовой экран (рисунок 15.10).

4 - деление текущего видового экрана на четыре равные части.

3. Укажите вторую точку видового экрана.

Рассмотрим создание многоугольного видового экрана:

1.    Вызовите команду одним из следующих способов:

• меню «Вид» «Видовые экраны» «Многоугольный ВЭ».
• вкладка «Лист» панель «Видовые экраны» «Прямоугольный» (рисунок 15.8 пункт 5 ).

2.    Укажите первую точку видового экрана

3.    После вызова первой и всех последующих будет доступны следующие опции:

• Дуга - поваляет перейти к черчению дугового сегмента.
• Линейный - поваляет перейти к черчению линейного сегмента.
• Длина - позволяет задать длину линейного сегмента.
• Отменить - отменяет последнюю установленную точку.
• Замкнуть - замыкает полилинию.

4.    Последовательно указывайте последующие точки полилинии.

5.    Замкните полилинию и нажмите или используйте опцию ,,Замкнуть,,

Рассмотрим создание видового экрана из объекта:

1.    Вызовите команду одним из следующих способов:

• меню «Вид» «Видовые экраны» «Многоугольный ВЭ».
• вкладка «Лист» панель «Видовые экраны» «Объект» (рисунок 15.8 пункт 5 ).

2.    Выберите объект, который будет преобразован в видовой экран.


Установка масштаба видового экрана

Каждый видовой экран может отображать весть чертеж или его часть. Каждому видовому экрану можно задать свой масштаб. Масштаб видового экрана можно задать из предложенного списка или произвольно.

Точный масштаб из списка задаётся с помощью статусной строки. После выбора видового экрана в статусной строке активизируется режим «Масштаб выбранного видового экрана» (рисунок 15.12). После выбора масштаба все объекты, отображаемые в видовом экране, будут отображаться в указанном масштабе

Для установки произвольного масштаба следует использовать режим «Лист/Модель». Режим «Лист/Модель» позволяет переключать видовой экран в состояние редактирование модели или листом. Режим «Лист/Модель» расположен в левой части статусной строки. Если режим не отображается, то следует выбрать кнопку «Адаптация» в правой её части и поставить галочку напротив пункта «Пространство листа».

Режим «Лист/Модель» это один режим, который может быть в состоянии «Лист» или «Модель».

Если режим «Лист/Модель» находиться в состоянии «Лист», то черчение осуществляется на листе. Все объекты в этом случае отображаются только на текущем листе и не видны в модели или на других листах, что удобно для нанесения дополнительных пометок, размеров и таблиц. Если удалить видовой экран, то объекты нанесенные на листе останутся. Так же в режиме листа можно управлять размерами видового экрана.

В режиме модели видовой экран «открываемся» и можно получить доступ к объектам модели. Если нарисовать объекты или удалить существующие в этом режиме, то изменения коснуться всего чертежа, модели и всех листов. Как правило в режиме «Модель» не создают и не редактируют объекты (для этого есть вкладка «Модель»), а только масштабируют чертеж используя колесо мыши (или команды зуммирования) или панарамируют чертеж для указания точной области печати. Для перехода в режим модели, так же можно два раза щелкнуть на видовой экран.

Еще раз уточним для установки произвольного масштаба нужно перейти в режим «Модель» и используя колесо мыши указать нужный масштаб после чего перейти в режим «Лист».

Так же следует понять, что объекты в модели и в листе имеют разные размеры, даже если выглядят одинаково, так как к объектам на видовом экране почти всегда применен масштаб. На рисунке 15.13 показаны два отрезка, которые визуально, кажутся идентичными, но размеры у них разные. Это происходит потому что верхний отрезок находиться в видовом экране (рамка вокруг объекта), масштаб для которого установлен 1:100, и на листе он занимает 10 единиц, а второй отрезок нанесен в режиме листа и размер его один к одному десять единиц. Если указывая размеры объекта модели привязываться к его точкам, то будет указан реальный размер объекта без учета масштаба.

Для того, чтобы зафиксировать установленный масштаб используется блокировка видового экрана. Для блокировки видового экрана его нужно выбрать на контекстной вкладке «Лист» панель «Видовые экраны» блокировать (рисунок 15.8 пункт 8) или в статусной строке слева от указания масштаба выбрать пиктограмму замка После блокировки видового экрана перейти в режим «Модель» и изменить его масштаб будет не возможно.


Редактирование видового экрана

После создания видового экрана его можно отредактировать. Видовой экран можно редактировать, используя ручки для изменения его геометрии, если видовой масштаб многоугольный, то можно добавлять и удалять вершины, преобразовывать дуговые сегменты в линейные и обратно.
Видовой экран можно подрезать, используя команду «Подрезать» (рисунок 15.8 пункт 8) на контекстной вкладке «Лист» панель «Видовые экраны».
Видовой экран можно удалить, выделив его и нажав клавишу
По умолчанию граница видового экрана выводиться на печать, что не всегда удобно. Для того чтобы граница не отображалась на печати видовой экран нужно перенести в слой Defpoints, при этом видовой экран выводиться на печать не будет, но отображаться будет.


Переопределении свойств слоев

В видовом экране объекты отображаются так же, как указано в настройках слоев или объектов. При необходимости можно настроить отображения объектов индивидуально для каждого видового экрана. Или можно на одном видовом экране отключить отображение размеров, а на другом оставить отображение включенным.

Для управление свойствами слоев на видовом экране нужно перейти в режим модель, выбрать видовой экран и открыть диспетчер слоев. Важно не просто выбрать видовой экран, но сделать его активным с помощью режима «Модель». В диспетчере слоев кроме стандартных свойств появиться группа свойства с припиской «ВЭ» (видовой экран), например, «Цвет ВЭ». Изменения свойств для видового экрана не влияет на свойства объектов на модели. На рисунке 15.14 показан пример свойств для видового экрана.

• Замороженный на новых ВЭ - при создании новых видовых экранов листа выбранные слои будут автоматически замораживаться.
• Замороженный на ВЭ - замороженные слои невидимы, объекты на замороженных слоях не выводятся на экран, не печатаются и не

регенерируются. На рисунке Рисунок 15.16 показана два видовых экрана на первом слой «Размеры» не заморожен, на втором заморожен.

• Цвет ВЭ - меняет цвет слоя на текущем видовом экране.
• Тип линий ВЭ - меняет тип линии объектов слоя на текущем видовом экране.
• Вес линий - меняет вес линии объектов слоя на текущем видовом экране.
