Электромагнитные колебания:

Мы проживаем в различных городах и селах нашей республики. Они находятся в сотнях и тысячах километров от столицы. Несмотря на большие расстояния между населенными пунктами, мы постоянно поддерживаем связь. Кроме этого, нам известна информация о событиях со всего мира. Эти новости мы узнаем по телевизору, радио, мобильным телефонам. Каким образом информация доходит до нас по телевидению, через радиоприемники, мобильные телефоны?

Передача на большие расстояния речи, музыки, изображений или другой информации в виде электромагнитных сигналов называется телекоммуникацией. Передача информации в виде электрических сигналов с помощью проводников была изобретена в 1837 году английскими учеными У. Куком и Ч. Уитсоном. Американский художник С. Морзе изобрел передачу информации с помощью специального алфавита, состоящего из точек и тире. Этот метод в дальнейшем стал широко применяться во всем мире. В 1876 году А.Г. Белл изобрел телефон. В настоящее время, если телефоны в наших домах и различных ведомствах связаны со станцией через металлические проводники, то междугородные и международные телефонные станции связаны кабелями оптических волокон. Информация по этим кабелям передается с помощью лазерных лучей. По одной паре кабель одновременно может поддерживать связь 6000 телефонных абонентов. Наши радиоприемники и телевизоры могут получать информацию вообще без проводов. Мобильные телефоны также поддерживают беспроводную связь. В этих случаях информация передается с помощью электромагнитных волн.

Как поступает информация по проводам и воздуху в виде речи, изображения и звука в мобильные телефоны, радиоприемники и телевизоры? Ответы на эти вопросы вы, уважаемые ученики, найдете в данной главе.

Свободные электромагнитные колебания

Простые электромагнитные колебания можно создать в электрической цепи, состоящей из конденсатора и катушки индуктивности. Построим электрическую цепь, состоящую из конденсатора, катушки индуктивности, источника постоянного тока и включателя (рис. 3.1). Для упрощения не будем учитывать сопротивление электрической цепи. При включении включателя с левой стороны батареи пластинки конденсатора С заряжаются. При этом между обкладками конденсатора создается электрическое поле с максимальной энергией

В результате зарядки верхней обкладки конденсатора положительным, а нижней обкладки отрицательным зарядом он становится источником тока (1 случай). В результате с положительной обкладки конденсатора наблюдается перемещение зарядов на отрицательную обкладку через катушку индуктивности, т.е. образуется ток. Вокруг этого тока создается магнитное поле. Этот ток из-за индуктивности катушки постепенно увеличивается и достигает максимального значения (смотрите график на рисунке). Магнитное поле, созданное вокруг тока, протекающего через катушку, будет тоже растущим (2 случай). В этом случае энергия электрического поля между обкладками конденсатора уменьшается до нуля. Энергия магнитного поля вокруг катушки постепенно растет и достигает своего максимального значения Как известно из предыдущих тем, согласно явлению электромагнитной индукции на концах катушки, расположенной в изменяющемся магнитном поле, появляется разность потенциалов. Уменьшая значение тока эта разность потенциалов заряжает обкладки конденсатора противоположными зарядами (3 случай). Заряженный конденсатор через катушку индуктивности снова создает ток (4 случай). Этот ток тоже является растущим, его магнитное поле на концах катушки создает разность потенциалов. Уменьшается ток, и разность потенциалов снова заряжает конденсатор (5 случай). В 5-ом и 1-ом случаях знаки зарядов конденсатора одинаковы. Значит, последующие процессы повторяются, как было описано выше.

Из рассмотренных процессов сделаем следующие выводы:

1. В цепи, состоящей из конденсатора и катушки индуктивности, заряд, переданный конденсатору из источника тока, в замкнутой цепи создаст переменный ток.
2. Энергия, полученная от источника, сначала концентрируется в качестве энергии электрического поля между обкладками конденсатора, а затем превращается в энергию магнитного поля внутри катушки. Далее энергия магнитного поля превращается в энергию электрического поля и т.д., периодически происходят превращения.

Мы узнали, что любые процессы, которые периодически повторяются, называются колебаниями.

Значит, процесс в цепи, состоящей из конденсатора с и катушки, тоже имеет колебательный характер. Это явление называется электромагнитные колебания. Замкнутая цепь, состоящая из катушки (L) и конденсатора (С), в которой создаются электромагнитные колебания, называется колебательным контуром (рис. 3.3).

Формула определения периода (частоты) электромагнитного колебания в колебательном контуре найдена английским физиком У. Томсоном.

Здесь: Т-период колебания в секундах, -частота колебания измеряется в 1 /с = 1 Гц.

Когда происходят электромагнитные колебания в контуре, энергия электрического поля периодически превращается в энергию магнитного поля и наоборот. В идеальном колебательном контуре из-за отсутствия расхода энергии колебания не затухают. Полная энергия сохраняется и ее величина в любой момент времени равна:

Здесь: L- индуктивность катушки, С-емкость конденсатора, -мгновенные и максимальные значения силы тока соответственно: - мгновенные и максимальные значения заряда в конденсаторе соответственно.

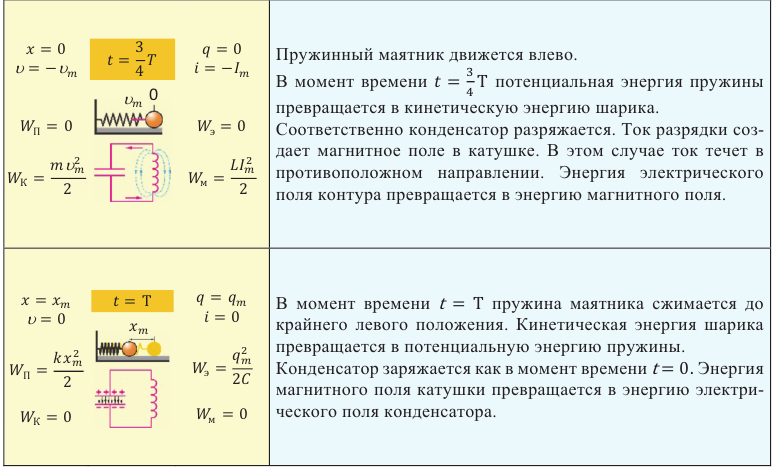

Явления, происходящие в колебательном контуре, - это превращение энергии электрического поля конденсатора в энергию магнитного поля катушки и наоборот - энергии магнитного поля катушки в энергию электрического поля конденсатора. Это явление можно сравнить с рассмотренным в 10-м классе примером, где потенциальная энергия растянутой пружины, пружинного маятника, превращается в кинетическую энергию груза и наоборот. Согласно этому в следующей таблице приведем аналогию величин, характеризующих механические и электрические колебания.

Механические величины:

• х-координата
• v- скорость
• — масса
• -упругость пружины
• - потенциальная энергия
• -кинетическая энергия

Электрические величины:

• q- заряд
•  -сила тока
• L - индуктивность
•  1/С-обратная величина емкости
•  -энергия электрического поля
• - энергия магнитного поля

Следует отметить, что электромагнитные и механические колебания имеют разную природу, но выражаются аналогичными уравнениями.

Пример №1

Емкость конденсатора колебательного контура равна индуктивность катушки - 0,4 Гн. Максимальное напряжение конденсатора -2 В. Найдите период собственного колебания контура и максимальную энергию контура.

Дано:  Найти:

Формула:

Решение:

Графическое изображение колебания затухающие электромагнитные колебания

В рассмотренном колебательном контуре для создания возникающих электромагнитных колебаний сначала в момент времени t=0 на конденсатор подается заряд qM, не оказывая других внешних воздействий. Колебания, возникающие при отсутствии внешних воздействий, называются свободными колебаниями.

Учитывая схожесть электромагнитных колебаний с механическими колебаниями, изученными в 10-м классе, изменение заряда конденсатора можно записать следующей формулой:

Если учесть, что для изменения напряжения конденсатора получим

Сила тока в катушке определяется согласно следующей закономерности:

Периодическое изменение физических параметров с течением времени по закону синуса или косинуса называется гармоническими колебаниями.

Модуль наибольшего значения колеблющейся величины называется амплитудой колебания, или амплитудной величиной.

Амплитуда в механических колебаниях равна наибольшему отклонению тела от положения равновесия, а в электромагнитных колебаниях - наибольшему значению электрического заряда на обкладках конденсатора.

Для изображения зависимости величин гармонических колебаний от времени удобен графический метод.

Нарисуем графики зависимости заряда, напряжения и силы тока электромагнитных колебаний от времени. Для этого воспользуемся формулами (3-3), (3-4) и (3-5). Сравнивая эти уравнения, можно увидеть, что колебания отличаются друг от друга по фазовым смещениям, т.е. имеют сдвиг по фазе.

Нарисуем графики вышеназванных уравнений. Ось абсцисс указывает в долях период времени, над ним соответствующие фазы колебания. По оси ординат выставлены величины (рис. 3.4).

Если на этих графиках будет известен масштаб, то по оси абсцисс можно найти период (время), а по оси ординат - амплитуду или мгновенное значение колеблющихся величин. Таким же образом сравнивая графики, можно найти сдвиг по фазе. Например, при максимальном значении заряда и напряжения на обкладках конденсатора сила тока равна нулю.

Колебания силы тока в контуре по фазам опережают колебания заряда на  Заряд и напряжение изменяются в одной фазе.

Как было сказано выше, колебания, возникающие в идеальных колебательных контурах, не затухают. В реальных контурах из-за того, что сопротивление R не равняется нулю, электрическая энергия превращается в тепло и амплитуда колебания со временем уменьшается (рис. 3.5).

Такие колебания называются затухающим и колебаниями.

Следует отметить, что согласно формуле чем больше сопротивление контура, тем больше расходуется энергия. С увеличением сопротивления контура увеличится период колебания. Значит, затухающие колебания не являются гармоническими.

Затухающие колебания относятся к непериодичным колебаниям. Их уравнения выражаются через дифференциальные уравнения и являются сложными задачами, поэтому, не приводя их решения, ограничимся приведением их графиков.

Пример №2

На рисунке приведен график изменения тока в колебательном контуре. Объясните изменение энергии в промежутке времени: и

Решение: За приведенный промежуток времени с и с сила тока, протекающего через катушку, растет и достигает своего максимального значения.

Значит, энергия электрического поля конденсатора уменьшается до нуля и растет энергия магнитного поля катушки, достигая максимального значения.

Генераторы электромагнитных колебаний на транзисторах

Мы узнали, что в колебательном контуре возникают высокочастотные электромагнитные колебания. Если наблюдать на экране осциллографа колебания, возникающие в колебательном контуре, то увидим, что с течением времени амплитуда колебания уменьшается (рис. 3.6).

Причиной этого является электрическое сопротивление проводников катушки контура, используемых для соединения. Известно, что, имея сопротивление, проводник нагревается. Электрическая энергия превращается в тепловую энергию. Поэтому возникающие в контуре свободные электромагнитные колебания являются затухающими колебаниями.

Для того чтобы колебания не затухали, израсходованную энергию нужно периодически передавать колебательному контуру с помощью батарейки. Это означает, что включатель в контуре не должен постоянно оставаться включенным, его надо периодически выключать. Вспомните из 10-го класса фазы колебания. Согласно этому, во время перезарядки обкладки конденсатора включатель должен соединиться в тот момент, когда знаки зарядов на обкладках соответствуют полюсам батарейки.

Как при этом должен работать включатель? Представим себе, что частота колебания контура равна 1 МГц. В этом случае потребуется включатель включать-выключать миллион раз в секунду! Эту задачу не смогут выполнить никакие механические или электромеханические устройства.

Такую задачу может выполнить только электронный прибор, т.е. транзистор. Вспомним приведенный в 10-м классе принцип работы транзистора Чтобы через транзистор протекал ток, подключаются отдельные батарейки между базой-эмиттером и коллектором-эмиттером. В случае подсоединения к базе отрицательного полюса батарейки, к эмиттеру положительного полюса через транзистор протекает ток (включатель включен). Если поменять полюсы батарейки, ток не протекает (включатель выключен). Значит, транзистор может выполнять функцию включателя. Поэтому для создания незатухающего колебания в контуре его нужно подсоединить к источнику через транзистор.

На рис. 3.7 приводится схема генератора, в котором создаются высокочастотные незатухающие колебания. Здесь контур, состоящий из L и С, подсоединен к источнику тока через транзистор. В момент включения протекающий через катушку L ток имеет растущий характер. Магнитное поле, возникающее вокруг нее, тоже будет расти. Это магнитное поле, проходящее сквозь катушкусоздает электродвижущую силу взаимной индукции. На рис. 3.7 знаки внутри на концах катушки показаны в кружочках. Здесь на базу транзистора (Б) подастся напряжение с отрицательным знаком, на эмиттер (Э) - с положительным знаком и по транзистору протекает полный ток. В это время конденсатор С в контуре заряжается. Из-за индуктивности катушки (L) протекающий по нему ток перестанет увеличиваться. В не возникает электродвижущей силы и по транзистору ток не протекает. Теперь ключ выключим. Конденсатор С начинает разряжаться через катушку L, и в контуре появляются электромагнитные колебания. Когда в контуре происходят электромагнитные колебания, меняется и величина, и направление тока, протекающего по катушке L. Значит, знак электродвижущей силы, возникающей в , изменяется. Транзистор находится то в открытом, то в закрытом положении.

Таким образом, конденсатор С в контуре периодически заряжается от батарейки. Однако если источник напряжения подсоединяется в колебательный контур периодически, в те интервалы времени, когда обкладки конденсатора, подсоединенные к положительному полюсу, заряжаются положительно, конденсатор непрерывно заряжается. В этом случае колебания не затухнут. В противном случае колебания не возникнут. Значит, включение-выключение транзистора должно управляться колебаниями в контуре. Цепь база-эмиттер в транзисторе называется входной цепью, цепь коллектор-эмиттер - выходной цепью. Обычно напряжение (ток), приложенное во входной части на транзисторе, управляет выходным током. В транзисторных генераторах наоборот, напряжение при выходе (в контуре) управляет входным напряжением . Такие процессы называются обратной связью. Благодаря этой обратной связи контур периодически обеспечивается энергией.

Чтобы обратная связь обеспечила колебания, напряжение входных и выходных цепей по фазе должно отличаться на 180°.

Частота электромагнитных колебаний, вырабатываемых генератором, выражается по формуле Томсона (3-1).

Таким образом, в генераторе образуются незатухающие автоколебания. Автоколебания являются вторым типом незатухающих колебаний. Основная их разница от вынужденных колебаний заключается в том, что им не нужны внешние периодичные действия. В этих системах имеется собственный источник энергии. Система сама обеспечивает и управляет пополнением израсходованной энергии. Любая система автоколебания состоит из следующих частей: источник энергии, колебательная система и электронный ключ.

Частоты автоколебания изменяются в очень широком диапазоне. Они используются для радиосвязи, телевидения, ЭВМ и в других устройствах.

Электромагнитные колебания могут быть как полезными, так и вредными для живых организмов. Каждый орган человеческого организма имеет свойственную ему резонансную частоту. Когда частота внешнего колебания равняется этой резонансной частоте, действия будут сильными. Доказано, что электромагнитные излучения влияют на психику человека.

В современной медицине все шире распространяются методы лечения с помощью высокочастотных электромагнитных колебаний. Кроме того, электромагнитные излучения оптического диапазона (УФ-излучения) используются для лечения и диагностики различных заболеваний.

Активное сопротивление в цепи переменного тока

В предыдущих темах мы познакомились с графическими изображениями изменения некоторых физических величин в зависимости от времени. Для их описания также широко применяется метод векторной диаграммы. Скажем, изменение тока в цепи задается уравнением

Возьмем вектор длиной и приведем в движение по направлению против часовой стрелки. Пусть время для одного вращения равно периоду изменения величины . В этом случае проекция на вертикальной оси вектора м равна мгновенному значению величины
В повседневной жизни, быту и технике к цепи переменного тока подсоединяются различные бытовые приборы. Утюг, электрическая лампочка, вентилятор и т.д - в этих приборах электрическая энергия превращается в тепловую, световую, механическую и другие виды энергии. Когда эти приборы подсоединяются к источнику напряжения, то они оказывают различное сопротивление протеканию тока. Для изучения их природы попробуем подсоединить разные приборы к цепи переменного тока.

Сначала рассмотрим случай, когда к цепи переменного тока подсоединено заранее известное нам сопротивление (рис. 3.9). Пусть это сопротивление будет активным сопротивлением. Такое сопротивление называется активным, потому что когда через него протекает ток, электрическая энергия полностью превращается в другие виды (тепло, свет и др.) энергии. Проводник подсоединен к источнику переменного тока, имеющего сопротивление R и напряжение U. Это напряжение задается уравнением

Используя закон Ома для участка цепи, находим мгновенное значение силы тока, протекающего по сопротивлению R

 Здесь амплитудное значение силы тока. Таким образом, изменение силы тока в цепи, состоящей только активного сопротивления, будет иметь вид

Если сопоставить уравнение изменения напряжения (3-6) с полученным уравнением для силы тока (3-7), можно прийти к выводу, что колебания напряжения и силы тока в активном сопротивлении будут происходить в одинаковой фазе. Графики колебания напряжения и силы тока приведены на рис. 3.10.

Зависимость между колебаниями напряжения и силы тока можно показать через векторную диаграмму (рис. 3.11).

На диаграмме амплитуда переменного тока и амплитуда переменного напряжения изображены в виде параллельных векторов, а угол между ними, т.е. разница фазы колебания равна нулю.

Частота потребляемого в быту электрического напряжения равна 50 Гц. Это означает, что в секунду электрическая лампочка накаливания 100 раз включается и выключается. Чувствительность человеческого глаза такова, что он способен уловить изменение процесса только до 16-20 раз в секунду, поэтому мы не чувствуем включение-выключение электрической лампочки с такой частотой. По этой причине важно знать мощность переменного тока.

Мощность цепи с активным сопротивлением

Мгновенная мощность переменного тока определяется как Если выражения (3-7) и (3-6) использовать для определения мгновенных значений силы тока и напряжения, получим,

Здесь: называется максимальным значением мощности переменного тока. Из-за того что выражение имеет постоянно положительный знак, мгновенное значение мощности переменного тока тоже будет иметь положительный знак (рис. 3.12).

Как видно из рис. 3.12, величина мгновенной мощности переменного тока меняется периодически. По какой формуле в этом случае можно определить количество тепла, выделенного при протекании переменного тока в электрической плите? Для этого введем понятие эффективного значения переменного тока.

Эффективным значением переменного тока называется величина, равная количеству тепла, выделяемому при протекании переменного тока через активное сопротивление, равное силе постоянного тока, при котором выделяется такое же количество тепла за единицу времени.

Опыты показывают, что эффективное значение силы тока связано с его максимальным значением и определяется следующей формулой:

Эффективное значение переменного напряжения можно записать формулой (3-9):

Пример №3

При подсоединении резистора в цепь переменного тока с максимальным напряжением 30 В по нему протекает максимальный ток 2 А. Найдите среднюю мощность, выделяемую в резисторе.
Дано:  Найти:

Формула:

Решение:

Конденсатор в цепи переменного тока

Опыты показывают, что, подсоединяя конденсатор к цепи постоянного тока, по ней ток не протекает, так как пространство между обкладками конденсатора разделено диэлектриком. Если конденсатор подсоединить к цепи переменного тока, то по ней ток течет.

Для изучения вопроса, от каких физических параметров зависит сила тока, протекающего через конденсатор, рассмотрим случай, когда к цепи переменного тока подсоединен только конденсатор (рис. 3.13).

Пусть емкость конденсатора равна С и приложенное напряжение изменяется согласно закономерности

сопротивление соединительных проводов R = 0. В этом случае напряжение конденсатора будет: Здесь: q - заряд обкладок конденсатора и его значение Чтобы найти силу тока в цепи, возьмем производную первого порядка формулы заряда:

sinco= Если это сопоставить с мгновенным значением силы тока, получим: Здесь - максимальное значение силы тока. Тогда уравнение силы тока, протекающего через конденсатор, будет иметь вид:

Если сопоставить это уравнение с напряжением, приложенным к конденсатору (3-11), мы увидим, что колебания силы тока в цепи опережают колебания напряжения на (рис. 3.14). На рис. 3.15 приводится векторная диаграмма силы переменного тока и напряжения для случая, когда к цепи подсоединен только конденсатор. Емкостное сопротивление конденсатора в цепи:

В этом случае значение амплитуды силы тока будет следующим:

Это выражение является законом Ома для участка цепи переменного тока с конденсатором. На месте активного сопротивления стоит величина . Поэтому его называют емкостным сопротивлением (реактивным сопротивлением). Емкостное сопротивление тоже измеряется в омах.

Отсюда вытекает, что сила тока, протекающего через конденсатор, зависит от емкости конденсатора и частоты переменного тока. Чем больше емкость и частота, тем меньше сопротивление цепи, и соответственно сила тока будет больше.

Пример №4

К цепи переменного тока с частотой 50 Гц подсоединен конденсатор емкостью 50 мкФ. Чему равно емкостное сопротивление цепи?

Дано:  Найти:

Формула:

Решение:

Катушка индуктивности в цепи переменного тока

Проведем такой опыт. К источнику постоянного тока последовательно подсоединим электрическую лампочку и катушку индуктивности. Обратим внимание на яркость лампочки. Затем последовательно подсоединим электрическую лампочку и катушку индуктивности к источнику с эффективным напряжением, равным постоянному напряжению обратим внимание на яркость лампочки. Тогда яркость лампочки, соединенная с цепью переменного тока, будет меньше. Для определения этого явления рассмотрим случай, когда подсоединена только катушка индуктивности (рис. 3.16).

Сила тока, протекающего по катушке с индуктивностью L, изменяется согласно закономерности

Сопротивление соединительных проводов и катушки пусть будет

Ток, протекающий по катушке, из-за индуктивности катушки создаст электродвижущую силу (ЭДС) самоиндукции. Ее мгновенное значение определяется выражением

Здесь: - производная первого порядка, взятая от силы тока по времени. Если учесть мгновенное значение ЭДС равно

ЭДС цепи, напряжение на концах катушки и падение потенциала на активном сопротивлении связаны через следующее соотношение

Если учесть, что R = 0, формула (3-16) примет вид

 тогда напряжение определяется следующей формулой:

Если сопоставить напряжение с мгновенным значением напряжения, то вытекает - амплитудное значение напряжения. В

таком случае уравнение напряжения, приложенного к концам катушки, будет выглядеть так:

Если сопоставить это уравнение с выражением (3-14) силы тока, протекающего по катушке, можем увидеть, что колебания напряжения, приложенного к концам катушки, по фазе опережают колебания силы тока на (рис.3.17). На рис. 3.18 приводится векторная диаграмма силы тока и напряжения для случая, где в цепь переменного тока подсоединена только катушка индуктивности.

Если амплитудное значение напряжения катушки сопоставимо с законом Ома, написанным для участка цепи, известно, что произведение выражает сопротивление. Введем знак:

Тогда сопротивление катушки будет:

В таком случае амплитудное значение силы тока будет следующим:

Это выражение является законом Ома для участка цепи переменного тока с катушкой. На месте активного сопротивления стоит величина поэтому его называют индуктивным сопротивлением (реактивным сопротивлением). Индуктивное сопротивление тоже измеряется в омах.

Отсюда вытекает, что сила тока, протекающего по катушке, зависит от индуктивности катушки и частоты переменного тока. Чем больше индуктивность и частота, тем больше будет сопротивление цепи, а сила протекающего тока соответственно будет меньше.

Пример №5

К цепи переменного тока с частотой 10 кГц подсоединена катушка с индуктивностью 5 Гн. Чему равно индуктивное сопротивление цепи?

Дано:  Найти:

Формула:

Решение:

Закон ома для цепи переменного тока при последовательном соединении активного, индуктивного и емкостного сопротивления

Составим цепь, последовательно соединяя резистор с сопротивлением R, катушку индуктивности с индуктивностью L и конденсатор с емкостью С (рис. 3.19). На концы подаем переменное напряжение По причине последовательного соединения составных частей цепи сила тока, протекающего по ним, будет одинаковой. Пусть эта сила тока изменяется закономерностью

общее напряжение равно сумме векторов падения напряжения в потребителях:

Здесь: - общее напряжение в цепи, - напряжение на резисторе,

 напряжение на конденсаторе и - напряжение на катушке. Их амплитудные значения обозначим как и построим векторную диаграмму.

Амплитуду силы тока возьмем как вектор, направленный по горизонтальной оси (рис. 3.19). Фаза колебания напряжения в активном сопротивлении соответствует фазе колебания силы тока. Колебания напряжения в конденсаторе по фазе отстают на — от колебания силы тока. В катушке колебания напряжения опережают колебания силы тока на  . В векторной диаграмме напряжение в конденсаторе  и напряжение в катушке направлены противоположно. Итоговое напряжение будет

Чтобы найти общее напряжение (U), вектор сложим с вектором . Из рис. следует Отсюда находим выражение максимального значения общего напряжения:

По закону Ома

Подставим в выражение (3-22)

Отсюда:

Это выражение называют законом Ома для полной цепи переменного тока.

 подставим в выражение (3-23) и получим

Здесь:

    сопротивление называется реактивным сопротивлением.

Выражение

называется полным сопротивлением цепи переменного тока.

Разницу фаз между колебаниями тока и колебаниями напряжения в цепи можно определить, используя векторную диаграмму:

Характерные свойства цепи переменного тока заключаются в том, что энергия, получаемая от генератора, выделяется в качестве тепловой энергии только в активном сопротивлении. В реактивном сопротивлении энергия не выделяется.

В реактивном сопротивлении энергия электрического поля периодически превращается в энергию магнитного поля и наоборот. В первой четверти периода, когда конденсатор заряжается, энергия передастся в цепь и накапливается в виде энергии электрического поля. В следующей четверти периода эта энергия снова передается в источник в виде энергии магнитного поля.

Пример №6

К источнику переменного тока с максимальным значением напряжения 120 В и частотой 100 Гц подсоединены активное сопротивление 200 Ом, конденсатор емкостью и катушка с индуктивностью 400 мГн. Найдите максимальное значение силы тока в цепи.

Дано:  Найти:

Формула:

Решение:

Явление резонанса в цепи переменного тока

Полное сопротивление электрической цепи в случае последовательного соединения цепи переменного тока, сопротивления R, катушки с индуктивностью L и конденсатора с емкостью С определяется выражением

Если то разность  Тогда сопротивление цепи достигнет своего минимального значения. Амплитуда силы тока цепи будет

Значит, в этих условиях амплитуда силы тока резко возрастет. Это явление называется резонансом в электрической цепи. Для наблюдения резонанса должны выполняться следующие условия

Мы знаем, что частота свободного колебания в контуре колебания, где активное сопротивление равно нулю,определяется из выражения В этом случае получается, что для появления резонанса в цепи частота внешнего периодического напряжения, приложенного к цепи, должна быть равной собственной частоте цепи

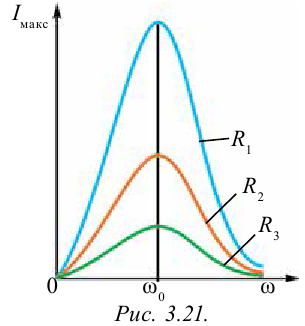

На рис. 3.21 приводится график зависимости амплитудного значения силы тока цепи от частоты внешних напряжений, приложенных к нему. График зависимости кривой резонанса.

На рис. 3.21 С увеличением частоты внешнего напряжения растет амплитудное значение тока в цепи и при достигает максимального значения. Затем с увеличением частоты значение тока уменьшается.

Рассмотренное явление резонанса называется резонансом напряжения.

Во время резонанса с увеличением тока напряжение в катушке и конденсаторе быстро растет. Их значение может быть больше, чем величины внешнего напряжения.

Во время резонанса амплитуда колебания напряжения индуктивной катушки и конденсатора будет:


В колебательных контурах выполняются условия    Поэтому

напряжение катушки и конденсатора будет больше, чем напряжение,

приложенное к цепи, а с уменьшением R оно будет увеличиваться. Другими словами, при больших значениях активного сопротивления резонанс на практике не наблюдается.

В период резонанса амплитудное значение переменного тока и амплитуда общего напряжения колеблется в одинаковой фазе.

Явление резонанса широко используют в технике. В радиоприемниках принцип выделения нужных сигналов среди множества радиосигналов основан на явлении резонанса. При этом значение емкости или индуктивности в колебательном контуре входной части приемника изменяется и его собственная частота настраивается на частоту сигнала той станции, которую необходимо принять. В контуре происходит резонанс именно для сигнала выбранной частоты, и созданное им напряжение будет самым большим. В электротехнических приборах тоже применяется явление резонанса, так как во время увеличения напряжения в катушке или конденсаторе может возникнуть электрический пробой.

Пример №7

К цепи переменного тока с частотой 50 Гц подсоединена катушка с индуктивностью 100 мГн и конденсатор емкостью С. При каком значении емкости конденсатора происходит явление резонанса?
Дано:    Найти:

Формула

Решение:

Сила и мощность переменного тока

Как вам известно, работа, выполненная постоянным током, определяется как произведение напряжения, силы тока и времени прохождения тока:

Для определения работы, выполненной переменным током за короткий промежуток времени, его значение рассматриваем как постоянное. В таком случае мгновенное значение выполненной работы переменного тока тоже находится из похожей формулы:

Если напряжение, приложенное к концам цепи, изменяется согласно закономерности

то сила тока в нем тоже меняется по гармоническому закону со сдвигом по фазе: Тогда для мгновенного значения выполненной работы переменного тока напишем следующее выражение:

Работа, выполненная за единицу времени, называется мощностью. Поэтому мгновенное значение мощности переменного тока можно записать в виде

Здесь мощность с истечением времени меняется и по модулю, и по знаку. В первой половине периода, если мощность передается в цепь (р>0), то во второй половине часть мощности обратно передается в сеть питания (р< 0).

В некоторых случаях очень важно знать среднее значение мощности в течение длительного времени. Для этого достаточно определить мощность, приходящуюся на один период.

Для определения мощности, приходящейся на один период, формулу (3-31) преобразуем в вид, чтобы она не зависела от времени. Для этого используем формулу из курса математики - произведение двух косинусов:

В рассматриваемом нами случае  Поэтому,

Среднее значение второго слагаемого в данном выражении в течение одного периода равно нулю. Значит, независимо от времени, средняя мощность, приходящаяся на один период, будет

Если учитывать выражение эффективных значений тока и напряжения, так как мы имеем:

Эта величина называется мощностью переменного тока для участка цепи:

Согласно этому, работа, выполненная переменным током, определяется следующей формулой:

Таким образом, мощность и работа, выполненная переменным током участка цепи, определяется эффективными значениями силы тока и напряжения. Она также зависит от фазовых смещений между напряжением и силой тока. Множитель в формуле (3-32) называется коэффициентом мощности.

Если в цепи не будет реактивного сопротивления, тогда т.е. мы получим мощность постоянного тока. Если в цепи не будет активного сопротивления, тогда   Только в цепи, где есть реактивное сопротивление, выделяемая мощность равняется нулю. Каким же образом при наличии тока в цепи средняя мощность может равняться нулю? Это можно объяснить с помощью графика на рисунке 3.23. На графике приводятся мгновенные значения напряжения, силы тока и мощности при значении

График зависимости мгновенного значения мощности можно найти путем произведения силы тока и напряжения, приходящегося на каждый момент. Из графика видно, что в одной четвертой части периода мощность имеет положительное значение и энергия передается на данный участок цепи. Но в следующей четверти периода мощность имеет отрицательное значение и энергия из этого участка цепи обратно возвращается в сеть питания. В одной четвертой части периода энергия, переданная в электрическую цепь, накапливается в виде магнитного поля тока, затем она возвращается в сеть.

При проектировании переменных электрических цепей обращают внимание на то, чтобы значение было большим. В противном случае значительная часть энергии будет совершать круговые движения из генератора в цепь и обратно. Из-за того, что провода имеют активное сопротивление, энергия расходуется на их нагревание.

В отраслях промышленности и в сфере бытовых услуг широко применяются электрические двигатели. Они обладают большим индуктивным сопротивлением и маленьким активным сопротивлением.

Поэтому значение costp становится маленьким. Для его увеличения используют специальный компенсирующий конденсатор. Здесь нужно обращать внимание на то, чтобы электродвигатели не работали в холостую или с недостаточной нагрузкой. Обычно устройства со значением costp < 0,85 использовать не разрешается.

Пример №8

Катушка с индуктивностью 0,5 Гн и активным сопротивлением 100 Ом и конденсатор емкостью 10 мкФ соединены с источником переменного напряжения Найдите мощность тока и коэффициент мощности.

Дано:  Найти:

Формула:

Решение:

Самые важные понятия, правила и законы

• Свободные  электромагнитные  колебания: Колебания электрического и магнитного поля, возникающие в колебательном контуре, после одноразовой зарядки.
• Колебательный контур: Цепь, состоящая из катушки и конденсатора. Период колебания
• Затухающие колебания: Колебания, возникающие в колебательном контуре, при одноразовой передаче энергии конденсатору. Амплитуда колебания с течением времени уменьшается.
• Полная энергия в колебательном контуре:
• Гармонические колебания: Периодическое изменение физических величин, которые подчиняются закону sin или cos.
• Амплитуда колебания: Модуль наибольшего значения колеблющейся величины.
• Автоколебания: Возникновение незатухающих колебаний за счет источника внутри системы колебания.
• Генератор высокой частоты: Устройство, создающее незатухающие колебания в системе, состоящей из источника энергии, системы колебания и электронного ключа.
• Обратная связь: Передача из выходной цепи части электрического сигнала во входную цепь.
• Активное сопротивление-:Сопротивление, превращающее энергию переменного тока безвозвратно в другие виды энергии.
• Реактивное сопротивление-: Сопротивление, превращающее энергию переменного тока в энергию электрического или магнит-  1  ного поля, и наоборот.
• Мощность цепи с активным сопротивлением:
• Эффективные значения переменного тока и напряжения:
• Закон Ома для полного участка цепи переменного тока:
• Полное сопротивление цепи переменного тока:
• Разности фаз колебания тока и колебания напряжения в цепи :
• Явление резонанса: Увеличение амплитуды колебания при равных значениях частоты внешних вынуждающих сил и собственной частоты системы.
• Последовательный резонанс, или резонанс напряжения: Резкое увеличение напряжения на конденсаторе и катушке в цепи переменного тока при равных значениях частоты внешнего источника электричества и собственной частоты цепи.
• Мощность переменного тока:
• Работа, выполненная переменным током:

Электромагнитные колебания и волны

Карта электромагнитных колебаний:

Свободные электромагнитные колебания

Механическое колебательное движение - перемещение тела или системы тел в противоположных направлениях около положения устойчивого равновесия.

Периодическое колебательное движение - это движение тела или системы тел, повторяющееся через равные промежутки времени.

Свободные колебания - это колебания, происходящие в замкнутой системе под действием внутренних консервативных сил.

Гармоническое колебание - это свободное колебание системы, в процессе которого величины, характеризующие движение, изменяются по закону синуса или косинуса.

На рисунке изображен график изменения координаты тела по закону косинуса:

Амплитуда - максимальное отклонение колеблющегося тела от положения устойчивого равновесия.

•    Частота колебаний - физическая величина, равная числу колебаний за 1 секунду:

Период колебаний - время, затраченное на одно полное колебание:

Частота и период колебаний - величины, обратные друг другу: или

Циклическая частота - физическая величина, в раз большая частоты колебаний, равная числу колебаний за 6,28 секунды

Обратимся к простой электрической цепи (с), содержащей конденсатор ёмкостью С и катушку индуктивностью L. Такую цепь называют LC-контуром. Если в LC-контуре зарядить конденсатор, то он сразу начинает разряжаться, а в катушке возникает ток. В результате происходящей самоиндукции сила тока в катушке постепенно растет и после полной разрядки конденсатора достигает максимального значения (d и е). Однако этот ток, сохранивший своё направление в результате самоиндукции, начинает снова заряжать конденсатор, и сила тока постепенно уменьшается. В момент, когда пластины конденсатора заряжаются зарядами, равными начальному значению, но противоположного знака, сила тока становится равной нулю (f). Перезарядка конденсатора через катушку периодически повторяется (g и h).

Таким образом, в LC-контуре происходят периодические изменения электрического и магнитного полей, т.е. характеризующих их величин - электрического заряда, силы тока и напряжения. В этом случае говорят, что в идеальном LC-контуре созданы свободные электромагнитные колебания. Поэтому обычно такой LC-контур называют идеальным колебательным контуром (контур, в котором не происходит потери энергии).

Свободные электромагнитные колебания — это периодические изменения электрического и магнитного полей и характеризующих их величин — электрического заряда, силы тока, напряжения и др., происходящие в колебательном контуре без поступления в него энергии от посторонних источников.

Несмотря на различие в происхождении механических и электромагнитных колебаний, они характеризуют единое свойство материи, заключающееся в периодичности происходящих процессов, вследствие этого подчиняются общим закономерностям - они описываются похожими уравнениями. Поэтому удобно (выгодно) исследовать электромагнитные колебания в аналогии с механическими, например, колебаниями пружинного и математического маятников (таблица З.1.).

Превращения энергии при электромагнитных колебаниях

Подготовьте электронную презентацию по теме "Превращения энергии при электромагнитных колебаниях". С этой целью вы можете воспользоваться аналогией превращений энергии при механических колебаниях пружинного маятника (таблица 3.2).

Полная энергия идеального колебательного контура в произвольный момент времени равна сумме энергий электрического и магнитного полей:

Однако в реальных колебательных контурах потребители обладают электрическим сопротивлением и поэтому потери энергии на его преодоление неизбежны. Это значит, что в реальном контуре энергия электрического ноля не может полностью превратиться в энергию магнитного ноля, некоторая его часть выделяется в виде тепла. Поэтому свободные электромагнитные колебания в реальном контуре являются затухающими.

Составьте план презентации, используя аналогию колебаний.

Вынужденные электромагнитные колебания: переменный ток

Электрический ток, в котором сила тока не меняет свое численное значение и направление, называется постоянным.

Источниками постоянного тока являются электрофорная машина, различные виды батарей (гальванический элемент), аккумулятор, солнечная батарея и используемый в физической лаборатории выпрямитель тока. Через поверхность S, ограниченную замкнутым контуром (рамкой), помещенным в однородное магнитное поле, проходит поток магнитной индукции.

Поток магнитной индукции (Ф) - скалярная физическая величина, численно равная произведению модуля индукции магнитного поля, площади контура, помещенного в это магнитное поле, и косинуса угла между вектором магнитной индукции и нормалью к площади контура:

Возникновение электрического тока в проводящем контуре в результате изменений магнитного потока, пронизывающего площадь, ограниченную этим контуром, называют явлением электромагнитной индукции.

ЭДС индукции, возникающая в замкнутом проводящем контуре, прямо пропорциональна скорости изменения магнитного потока, пронизывающего поверхность, ограниченную контуром:

Сила индукционного тока, возникающая в замкнутом проводящем контуре, согласно закону Ома для замкнутой цепи равна:

Возникновение ЭДС индукции в замкнутом проводящем контуре в результате изменений силы тока в нем, называют явлением самоиндукции.

При увеличении силы тока в замкнутом контуре от нуля до некоторого значения магнитный поток, пронизывающий этот контур, тоже увеличивается. В результате возникающая ЭДС самоиндукции создает в контуре электрический ток, направленный против протекающего по нему основного тока.

Вынужденные электромагнитные колебания

Вы выяснили, что в реальном колебательном контуре электромагнитные колебания всегда являются затухающими. Чтобы они были незатухающими, необходимо периодически сообщать энергию колебательному контуру. С этой целью к колебательному контуру последовательно подсоединяют источник (b), ЭДС которого меняется по гармоническому закону, например, по закону:

На схеме электрической цени источник переменного тока обозначают символом  В выражении (1) - максимальное (амплитудное) значение ЭДС,   -циклическая частота изменения ЭДС. Под действием источника с изменяющейся ЭДС в LC-контуре возникают вынужденные электромагнитные колебания.

Вынужденные электромагнитные колебания — изменения электрического заряда, силы тока и напряжения, возникающие в контуре под действием переменной ЭДС внешнего источника тока с частотой, равной циклической частоте .

Вынужденные электромагнитные колебания можно рассматривать как переменный ток, проходящий через контур, содержащий резистор, конденсатор и катушку.

Переменный ток - это ток, направление и характеризующие параметры которого периодически меняются со временем.

Переменный ток приводит в движение электрические двигатели на заводах и фабриках, используется в быту в осветительных системах и приводит в действие почти все электрические приборы и др.

Получение переменного тока

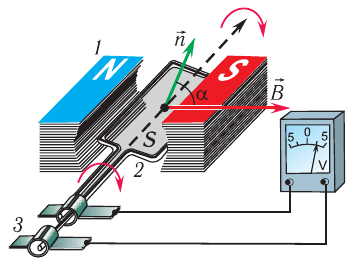

Устройство, производящее переменный ток, называется генератором переменного тока, или индукционным генератором. Принцип работы генератора основан на явлении электромагнитной индукции. Самая простая модель такого генератора состоит из проводящего контура, вращающегося в однородном магнитном поле (с).

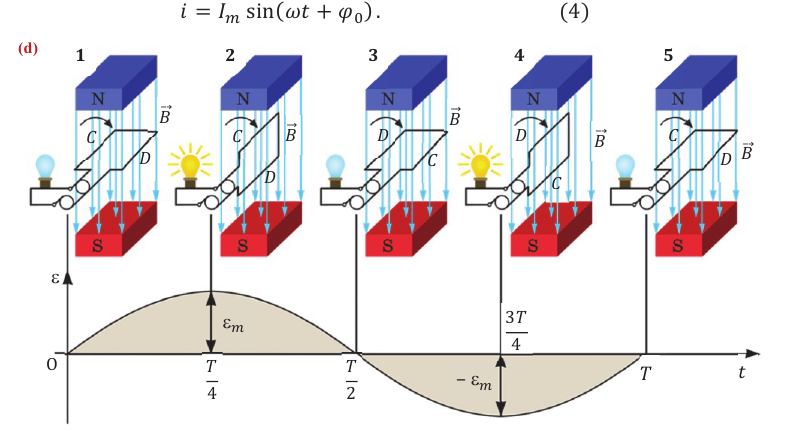

При вращении с циклической частотой проводящего контура в магнитном поле с индукцией магнитный поток, проходящий через контур, меняется но гармоническому закону:

Согласно закону электромагнитной индукции, в контуре возникает ЭДС, меняющаяся по периодическому закону:

В результате на полюсах источника возникает напряжение, меняющееся по закону синуса:

Если к полюсам контура генератора подсоединить потребитель, например, лампу, то через нее будет проходить меняющийся по гармоническому закону индукционный ток - лампа периодически будет то ярко загораться, то гаснуть (d):

В выражениях (2), (3) и (4) символы - мгновенные значения соответственно магнитного потока, напряжения и силы тока, а символы -максимальные (амплитудные) значения соответствующих величин, - разность фаз между напряжением и силой тока.

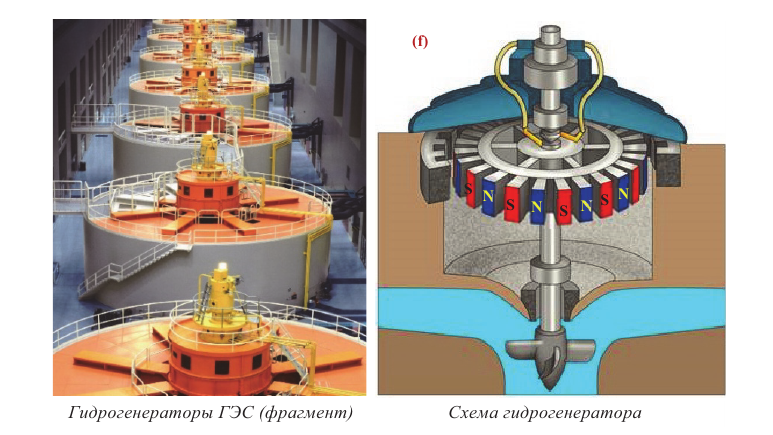

Генераторы переменного тока бывают различной конструкции. Обычно они состоят либо из катушки (ротора) с большим числом витков, способной вращаться в магнитном поле неподвижного постоянного магнита (статора), либо, наоборот, из двухполюсного магнита (ротора), способного вращаться внутри неподвижной катушки (статора). На тепловых электростанциях используются генераторы, состоящие из двухполюсных магнитных роторов (е).

Вращаясь с частотой  такой ротор 50 раз в секунду меняет полюсы магнита. В результате в генераторе создается ток, изменяющийся с частотой 50 Гц. Однако используемые на гидроэлектростанциях (ГЭС) гидрогенераторы невозможно вращать с такой частотой. Поэтому гидрогенераторы снабжаются не двухполюсными, а многополюсными роторами. В результате в медленно вращающемся генераторе с многополюсным ротором можно получить электрический ток, изменяющийся с высокой частотой (f).

Другие величины, характеризующие переменный ток

При прохождении электрического тока по проводнику происходит процесс частичного превращения электрической энергии во внутреннюю, в результате проводник нагревается. В цепи переменного тока, несмотря на периодические изменения мгновенного значения мощности, среднее значение мощности остается постоянным в любом периоде:

Здесь является коэффициентом мощности и показывает, какая часть электрической энергии бесповоротно превратилась в механическую, или внутреннюю энергию. Выражение (5) можно записать и таким образом:

Отношения  и  называют соответственно действующими значениями силы переменного тока и его напряжения:

• Действующее значение силы тока равно силе такого постоянного тока, который выделяет в нем за равное время такое же количество тепла, что и переменный ток.

• Амперметр и вольтметр, используемые в цепи переменного тока, измеряют действующие значения силы тока и напряжения.

Цепи переменного тока, содержащие резистор, конденсатор и катушку

Резистор - проводник, изготовленный из особого сплава и имеющий зажимы. На электрических схемах резистор изображается прямоугольником и обозначается буквой R.

В микросхемах используют различные резисторы. Связь между силой тока на участке цепи, напряжением на его концах и сопротивлением участка определяется законом Ома:

Здесь R - сопротивление участка (проводника).

Сопротивление проводника зависит от его геометрических размеров и материала, из которого изготовлен:

Работа тока на участке цепи равна произведению силы тока в нем на напряжение на его концах и на время прохождения тока:

Мощность электрического тока равна отношению работы тока ко времени, за которое эта работа совершена:

Активное сопротивление в цепи переменного тока

Резистор в цепи переменного тока, сопротивление которого определяется выражением называется активным сопротивлением. В электрической цепи с активным сопротивлением определенная часть электрической энергии превращается во внутреннюю энергию. Предположим, что в цепи с активным сопротивлением напряжение меняется по закону синуса (а): Соотношения между соответствующими величинами, характеризующими это состояние, приведено в таблице 3.3.

Конденсатор в цепи переменного тока

Как будут меняться величины, характеризующие переменный ток, в цепи переменного тока с конденсатором?

В каком случае в цепи с конденсатором существует ток

Оборудование: конденсатор (100 мкФ), лампа (4В), источники постоянного и переменного тока, ключ (2 шт.), соединительные провода.

Ход работы:

1. Соберите цепь, руководствуясь схемой (b).

2. Замкнув ключ 1, подсоедините конденсатор к источнику постоянного напряжения и наблюдайте за происходящим.

3.    Разомкните ключ 1 и затем, замкнув ключ 2, подсоедините конденсатор к источнику переменного тока, одновременно продолжая наблюдать за происходящим.

4.    Подсоедините лампу непосредственно к источнику переменного тока без конденсатора и сравните ее свечение (излучение) со свечением в цепи с конденсатором.

Обсуждение результата:

• При соединении конденсатора в какой цепи электрический ток существовал, и лампа светилась? Почему?
• В какой цепи переменного тока лампа светила ярче: с конденсатором или без? Почему?


При подсоединении конденсатора к источнику постоянного тока по цепи проходит кратковременный ток, лампа на миг загорается и сразу гаснет. Причиной кратковременности тока является наличие диэлектрика между пластинами конденсатора. Конденсатор, подсоединенный к источнику переменного тока, периодически перезаряжаясь, обеспечивает ток в цени и свечение лампы. Если лампа подсоединена к источнику переменного тока напрямую без конденсатора, то она светит ярче, чем в той же цепи с конденсатором. Уменьшение яркости свечения лампы свидетельствует о сопротивлении, которое создает конденсатор в этой цепи. Сопротивление, созданное конденсатором, называют ёмкостным сопротивлением и обозначают символом Х_с. Соотношения между величинами, характеризующими цепь переменного тока с конденсатором, систематизированы в таблице 3.4.

Катушка в цепи переменного тока

Что произойдет, если цепь неременного тока будет состоять только из катушки?

Исследование цепи с катушкой.

Оборудование: катушка с железным сердечником (L = 5 Гн), лампа (4В), источник постоянного тока, источник переменного тока, ключ (2 шт.), соединительные провода.

Ход работы:

1. Соберите электрическую цепь на основе схемы (с).

2. Замкните ключ 1 и соедините катушку индуктивности L с источником постоянного тока. Обратите внимание на свечение лампы.

3. Затем разомкните ключ 1 и замкните ключ 2, соединив катушку с источником переменного тока и наблюдая за происходящим.

Обсуждение результата:

• При соединении участка цепи с лампой и катушкой к какому источнику тока лампа будет светить ярче?
• К какому выводу можно прийти из опыта?

Из исследования стало известно, что при подсоединении участка цепи с катушкой индуктивности и лампой к источнику переменного тока яркость свечения резко уменьшается. Это, в свою очередь, показывает, что катушка индуктивности обладает определенным сопротивлением. Сопротивление, которым обладает катушка, называют индуктивным сопротивлением и обозначают символом X_L.

Соотношение между величинами, характеризующими цепь переменного тока с индуктивным сопротивлением, показано в таблице 3.5.

Кстати:

Лампы LED (светодиоды) вследствие своей высокой энергосберегаемости широко используются во всех осветительных системах. Несмотря на то, что лампы LED подключаются к сети переменного тока напряжением 220 В, их светодиоды работают на очень слабом постоянном токе. Постоянным током их обеспечивает помещенная в основание лампы микроэлектрическая цепь, снабженная полупроводниковым диодом и транзистором, катушкой, резистором и конденсатором.

Закон ома для цепи переменного тока с последовательным соединением активного, индуктивного и ёмкостного сопротивления

Закон Ома для полной цепи выражается следующим образом:

Сила тока в полной цепи прямо пропорциональна ЭДС источника и обратно пропорциональна полному сопротивлению цепи:

Амплитуда вынужденных колебаний колебательной системы зависит от частоты внешнего воздействия. С приближением значений частоты изменения внешнего воздействия к значению частоты собственных колебаний системы амплитуда вынужденных колебаний растет. В результате в системе возникает явление резонанса:

Резонанс - явление, выражающееся в резком возрастании амплитуды вынужденных колебаний в системе при совпадении частоты внешнего воздействия с частотой свободных колебаний системы:

Кривизна резонансной кривой зависит от значения силы трения. Кривая 1 соответствует малым значениям силы трения (максимально резкая), кривая 2 соответствует относительно большому значению силы трения, а кривая 3 соответствует наибольшему значению силы трения.


На предыдущем уроке были проанализированы особые, можно сказать, идеализированные состояния цепи переменного тока. Реальные цени переменного тока состоят из системы, включающей резистор, катушку и конденсаторы одновременно.

Представим, что цепь из последовательно соединенных резистора, конденсатора и катушки подсоединена к источнику переменного тока с ЭДС (с), меняющейся по гармоническому закону Сила тока в такой цепи будет меняться по закону Здесь - определенное смещение фазы колебаний между силой тока в цепи и общим напряжением (ЭДС) на концах источника.

Согласно закону Ома, амплитудные значения силы тока и ЭДС (или общего напряжения на концах цени переменного тока) связаны друг с другом:

Здесь U_m - амплитудное значение общего напряжения на концах цепи переменного тока, Z- полное сопротивление цепи переменного тока.

Полное сопротивление цепи переменного тока - физическая величина, равная отношению амплитудного значения общего напряжения на концах цепи переменного тока к амплитудному значению силы переменного тока:

Если разделить обе части последнего равенства на то получим выполнение закона Ома для действующих значений силы переменного тока и его напряжения (ЭДС):

Полное сопротивление цепи из последовательно соединенных активного, ёмкостного и индуктивного сопротивлений зависит от этих сопротивлений:

Здесь - реактивное сопротивление цепи переменного тока.

Если учесть выражение (2) в выражении (1), то закон Ома для цепи переменного тока можно записать таким образом:

Примечание. Вышеприведенные выражения можно получить на основе векторной диаграммы напряжений на разных участках цепи переменного тока, учитывая разность фаз колебаний силы тока и напряжения на этих сопротивлениях (d).

Как видно из диаграммы:

Если в выражении (2) учесть соответствующие падения напряжения, приведенные ниже:

используя векторную диаграмму, можно определить коэффициент мощности:

На рисунке (е) изображены графики зависимости амплитудных значений силы переменного тока от частоты колебаний ЭДС для трех резисторов с различными значениями сопротивлений. Анализ графиков показывает, что с уменьшением активного сопротивления растет амплитуда колебаний значения силы тока. Значит, амплитудное значение силы тока резко увеличивается при минимальном значении 1 полного сопротивления цепи, то есть при:

В это время частота колебаний силы переменного тока и ЭДС источника () совпадают с частотой свободных собственных колебаний цепи () — возникает резонанс в цепи:

Передача электроэнергии. Трансформатор

Согласно закону сохранения энергии для полной цепи при прохождении электрического тока по металлическому проводнику ток совершает работу. Эта работа тратится на увеличение внутренней энергии проводника - на выделение тепла:

Количество теплоты, выделенное в проводнике с током, равно произведению квадрата силы тока на сопротивление проводника и на время прохождения тока по нему:

Соотношение между этими величинами впервые было экспериментально установлено английским ученым Д.Джоулем и русским ученым Э.Ленцем, поэтому его называют законом Джоуля-Ленца.

В параллельно соединенных проводниках напряжение (одинаково) неизменно, поэтому количество теплоты, выделяемое в них, обратно пропорционально сопротивлениям этих проводников:

Передача электроэнергии

При передаче на большие расстояния электроэнергии, произведенной генератором переменного тока, в проводах линии передачи происходят потери энергии в виде выделенного тепла, которое определяется на основе закона Джоуля-Ленца:

Как видим из формулы (1), одним из способов уменьшения потерь энергии является увеличение площади поперечного сечения проводов (S). Но этот способ не выгоден с практической точки зрения, так как в этом случае провода будут настолько массивными, что придется создать гигантские опорные столбы для их поддержки.

Самым выгодным способом снизить потери энергии является повышение напряжения и сохранение передаваемой мощности:

Поэтому для передачи вырабатываемого на электростанциях переменного тока напряжением на большие расстояния его напряжение повышается до сотен киловольт. Такой ток передается по линиям высокого напряжения до места назначения и после понижения напряжения поставляется потребителям.

Значит, при передаче электроэнергии невозможно обойтись без необходимого элемента этого процесса - трансформатора - устройства для повышения-понижения напряжения (а).

Трансформатор

Трансформатор (лат. "transformare" — "превращать, преобразовывать") — электромагнитное устройство, предназначенное для увеличения-уменьшения напряжения переменного тока без изменения его мощности и частоты.

Схематическое изображение трансформатора и его условное обозначение на схеме показаны на рисунках (b) и (с). Он состоит из замкнутого сердечника (1), собранного из пластин, на который намотаны две катушки (обмотки). Первая катушка (2) называется первичной и подключается к источнику переменного напряжения, вторая катушка (3), называемая вторичной, присоединяется к нагрузке, т.е. к потребителям с общим сопротивлением

Переменный ток, проходящий через первичную обмотку, создает переменный магнитный поток, пронизывающий стальной сердечник и обе обмотки. Так как обе обмотки пересекает один и тот же магнитный поток, то в каждом витке этих обмоток возникает ЭДС индукции, равная

Если в первичной обмотке N₁ витков, а во вторичной их N₂, то ЭДС индукции в каждой из них будет равна соответственно:

Величина, равная отношению ЭДС, индуцированных в первичной и вторичной обмотках, называется коэффициентом трансформации (К) и равна отношению количества витков в соответствующих обмотках:

При разомкнутой вторичной обмотке (), так называемом холостом режиме работы, напряжение на его концах будет Значение силы тока в первичной обмотке при этом тоже приближается к нулю: Поэтому напряжение на концах первичной обмотки будет Таким образом, коэффициент трансформации равен:

Из выражения (4) видно, что если то очевидно - напряжение на выходе трансформатора меньше входного напряжения. Такой трансформатор называют понижающим.

Если то очевидно - напряжение на выходе трансформатора будет больше, чем на входе. Такой трансформатор называют повышающим.

Активное сопротивление трансформатора близко к нулю, поэтому при работе в режиме нормальной нагрузки мощность в первичной цепи приблизительно равна мощности во вторичной цени: Отсюда получаем, что сила переменного тока в обмотках трансформатора и напряжение на концах обмоток обратно пропорциональны друг другу:

Значит, в обмотке трансформатора с малым напряжением сила тока принимает высокое значение, а в обмотке с большим напряжением сила тока принимает низкое значение. По этой причине провода в обмотке с малым числом витков и низким значением напряжения должны иметь большую площадь поперечного сечения, чем провода в обмотке с большим числом витков и высоким напряжением.

КПД трансформатора определяется следующим выражением:

Примечание. При подключении вторичной обмотки к потребителю коэффициент трансформации:

Здесь — сопротивление вторичной обмотки.

Электромагнитные волны

Волна - процесс распространения колебаний в пространстве с течением времени.

Волна - процесс переноса в среде энергии без переноса вещества.

Механическая волна - процесс распространения механических колебаний в среде. Механическая волна распространяется в упругой среде (в твердой, жидкой и газообразной) и не распространяется в вакууме. Существует два вида волн: продольные и поперечные.

В продольной волне колебания частиц среды происходят в направлении, параллельном направлению распространения волны. Продольная волна распространяется во всех средах (твердой, жидкой и газообразной). Она сопровождается чередованием сгущений и разряжений частиц среды.

В поперечной волне колебания частиц среды происходят в направлении, перпендикулярном направлению распространения волны. Поперечные волны распространяются только в твердых телах и на поверхности жидкостей. Они распространяются в виде чередующихся выпуклостей и впадин.

Одним из важнейших видов механических волн является звуковая волна, или просто звук. Она тоже представляет собой распространение колебаний в упругой среде.

Частота (период) волны - это частота (период) колебаний источника, создающего волну.

 Длина волны - расстояние, на которое распространяется волна за время, равное периоду (t = Т) колебаний:

Скорость волны - это скорость распространения колебаний в среде:

Скорость волны не зависит от периода и частоты волны. Скорость волны зависит от свойств среды и его агрегатного состояния. Длина волны в однородной среде прямо пропорциональна периоду колебаний и обратно пропорциональна частоте колебаний частиц среды. При переходе волны из одной среды в другую частота и период волны не меняются, однако, так как скорость волны в различных средах различна, то и длина волны изменится.

Электромагнитная волна:

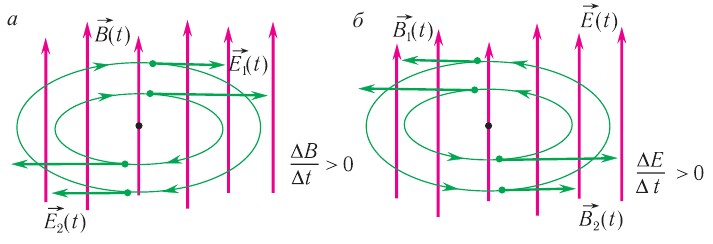

Явление электромагнитной индукции и явление самоиндукции показали, что изменяющееся со временем магнитное поле создает в пространстве вихревое переменное электрическое поле. Английский ученый Джеймс Клерк Максвелл (1831 - 1879) в опубликованной в 1873 году научной работе "Трактат об электричестве и магнетизме" обосновал предположение, что вихревое электрическое поле тоже создает в пространстве переменное магнитное поле. При этом силовые линии электрических и магнитных полей окружают друг друга.

Силовые линии нолей связаны следующими соотношениями:

• а)    если напряженность электрического поля увеличивается то вектор индукции созданного магнитного поля составляет правый винт относительно вектора напряженности электрического поля (с);
• б)    если напряженность электрического поля уменьшается то вектор индукции созданного магнитного ноля составляет левый винт относительно вектора напряженности электрического поля (d);
• в)    если индукция магнитного ноля увеличивается то вектор напряженности созданного вихревого электрического ноля составляет левый винт относительно вектора индукции магнитного ноля (е);
• г)    если индукция магнитного поля уменьшается то вектор напряженности созданного вихревого электрического поля составляет правый винт относительно вектора индукции магнитного поля (f).

Таким образом, быстро меняющееся электрическое поле порождает в этой же части пространства переменное магнитное поле, которое в свою очередь порождает вихревое электрическое поле и т.д. Переменные электрические и магнитные поля, одно порождая другое, охватывают все новые и новые части пространства - распространяются в пространстве с конечной скоростью в виде электромагнитных волн.

Электромагнитная волна - распространение в пространстве переменного электромагнитного поля. Являясь поперечной волной (g), электромагнитная волна характеризует изменение векторов напряженности электрического поля и индукции магнитного поля в пространстве во взаимно перпендикулярных плоскостях.

Некоторые свойства электромагнитных волн

Электромагнитные волны являются поперечными. Колебания векторов напряженности электрического поля и индукции магнитного поля происходят в плоскостях, перпендикулярных друг другу и вектору скорости распространения волны (см. g). В произвольной точке пространства, в котором распространяется волна, модуль вектора напряженности пропорционален модулю вектора магнитной индукции.

Электромагнитная волна распространяется и в среде, и в вакууме. Скорость её распространения в вакууме равна скорости распространения света в вакууме:

Здесь - соответственно электрическая и магнитная постоянные.

Скорость распространения электромагнитной волны в среде равна скорости распространения света в среде и зависит от свойств среды:

Здесь — соответственно диэлектрическая проницаемость среды и её магнитная проницаемость, n - показатель преломления среды.

Длина электромагнитной волны в вакууме:

Длина электромагнитной волны в среде меньше, чем в вакууме, в n раз:

Электромагнитная волна обладает энергией. Часть энергии волны поглощается при попадании волны в проводник, в котором при этом возникает быстро меняющийся электрический ток.

Дошедшая до границы раздела двух сред электромагнитная волна претерпевает отражение и преломление.

Электромагнитная волна рассеивается в пространстве, поглощается в воде и т.д.

Излучение электромагнитных волн - открытый колебательный контур.

В обычном колебательном контуре происходит превращение энергий электрического и магнитного полей друг в друга, однако эти превращения выражаются поочередным накоплением энергии соответствующих полей то в конденсаторе, то в катушке. Поэтому за пределами колебательного контура, можно сказать, электромагнитная волна не фиксируется, то есть контур не излучает электромагнитные волны. Чтобы добиться излучения электромагнитной волны, необходимо повысить собственную частоту электромагнитных колебаний, создающих волну. Для этого следует уменьшить либо емкость, либо индуктивность в контуре, так как собственная частота электромагнитных колебаний в контуре равна

Учитывая эти закономерности, немецкий ученый Генрих Рудольф Герц (1857-1894) изменил форму колебательного контура и в 1886 году добился излучения контуром электромагнитных волн. Он удалил катушку, уменьшил площадь пластин конденсатора и отдалил их друг от друга. В результате закрытый контур превратился в открытый. Проводя опыты, периодически сообщая энергию такому контуру, называемому вибратором Герца, между кондукторами его конденсатора возникали высокочастотные электромагнитные колебания в форме искрового разряда. Одновременно на расстоянии 1-2 м параллельно вибратору был помещен приемный контур, не подсоединенный к какому-либо источнику энергии, резонатор, между кондукторами которого тоже возник такой же искровой разряд. Значит, высокочастотные электромагнитные колебания, возникшие в открытом колебательном контуре, распространили свою энергию в пространстве в виде электромагнитных волн, и эти волны были приняты резонатором (h).

Энергия электромагнитной волны

Презентацию рекомендуется провести на основе нижеприведенного плана. При этом рекомендуется воспользоваться электронными ресурсами и теоретическими сведениями.

План:

1. Энергия электромагнитных волн.

2. Шкала электромагнитных волн:

• а) радиоволны;
• 6) микроволны;
• в) инфракрасные волны;
• г) видимый свет;
• д) ультрафиолетовые волны;
• е) рентгеновское излучение;
• ж) излучение.

При подготовке презентации по последнему пункту постарайтесь ответить на следующие вопросы: дата открытия этого излучения, характеристика, свойства, применение, действие на человеческий организм.

1. Энергия электромагнитной волны.

Электромагнитная волна несет в себе энергию. Эта энергия характеризуется следующими величинами:

•    Плотность потока электромагнитного излучения () - физическая величина, равная отношению электромагнитной энергии проходящей за время через перпендикулярную направлению распространения лучей поверхность площадью S к произведению площади S на время

Если и то из выражения (1) получаем : плотность потока электромагнитного излучения равна энергии, проходящей через единичную площадь за единицу времени. Иногда эту величину называют интенсивностью волны. Единица измерения плотности потока электромагнитного излучения в СИ:

Плотность энергии электромагнитной волны равна энергии электромагнитного поля в единице объёма:

Единица измерения плотности энергии в СИ:

Электромагнитную энергию заключенную в некотором объёме пространства можно выразить как произведение плотности энергии электромагнитной волны () на объём воображаемого в пространстве цилиндра (а), основанием которого является площадь поверхности S. через которую проходит волна, а высотой - произведение скорости волны с на время то есть расстояние, которое преодолевает волна за это время

Подставив выражение (3) в формулу (1), выясняется, что плотность (интенсивность) потока излучения равна произведению плотности электромагнитной энергии на скорость его распространения:



Самым простым источником, излучающим электромагнитные волны, является точечный источник - его размеры во много раз меньше расстояния, на котором оценивается его действие. Такой источник излучает одинаковые по интенсивности волны во всех направлениях (b). Если в формуле (1) учесть, что площадь сферы радиусом R. в центре которой помещен точечный источник, равна то получим, что плотность потока электромагнитной энергии от точечного источника убывает обратно пропорционально квадрату расстояния до источника:

Если принять во внимание, что электромагнитные волны излучаются при ускоренном движении заряженных частиц, то напряженность электрического поля и индукция магнитного поля прямо пропорциональны ускорению этих частиц, а ускорение частиц прямо пропорционально квадрату частоты их колебаний:

Плотность электромагнитной энергии, как энергия электромагнитного поля, приходящаяся на единичный объём, равна сумме энергии электрического и магнитного полей:

Плотность (интенсивность) потока излучения пропорциональна плотности энергии, которая в свою очередь пропорциональна четвертой степени частоты излучения:

Мощность электромагнитного излучения точечного источника:

2. Шкала электромагнитных волн.

Некоторые сведения по этой теме можно получить по рисунку (см.: с).

Принципы радиосвязи

Самым простым видом механических волн являются звуковые волны.

Звуковые волны - это волны, распространяющиеся в упругой среде и вызывающие звуковые ощущения. Человеческое ухо воспринимает как звук только механические волны, колебания в которых происходят с частотой в пределах от 16 Гц до 20 ООО Гц. Важной особенностью звуковых волн является их отражение от препятствий на пути распространения. Метод определения местонахождения объектов с помощью звуковых волн называется звуколокацией (эхолокацией). Принцип работы прибора, называемого эхолотом, используемого для определения глубины морей и океанов, установления месторасположения крупных косяков рыб, основан на явлении отражения звука (эхо). Источник звука, расположенный под кораблем, испускает кратковременные звуковые сигналы.

Отраженный от объектов на глубине звуковой сигнал фиксируется специальным чувствительным прибором, находящимся на корабле. Учитывая скорость распространения звука в воде, промежуток времени между моментами отправления сигнала и его приема, легко можно вычислить расстояние до объекта:

По заказу Министерства обороны США Массачусетский технологический университет в 1961-1963 годах осуществил проект "Вест-форд" с помощью трех космических кораблей. На основе этого проекта в околоземное пространство было выпущено 480 миллионов медных иголок длиной 2 см каждая. Рассеявшись вокруг Земли, они образовали "игольную сферу" на расстоянии км от её поверхности.

Принципы радиосвязи:

Опыты, проведенные Герцем, заинтересовали многих ученых мира и привели к исследованию путей осуществления радиотелеграфной и радиотелефонной связи.

Передача информации азбукой Морзе с помощью радиосвязи впервые была продемонстрирована русским физиком Александром Степановичем Поповым (1859-1905) 7-го мая 1895 года (эта дата и ныне отмечается в России как День радио). В 1896 году итальянский изобретатель Гульельмо Маркони (1874-1937) продемонстрировал передачу радиосигналами нескольких букв азбуки Морзе с помощью созданного им передающего устройства и прием этого радиосигнала помещенным на расстоянии 3 км аппаратом. В 1901 году, используя отражение радиоволн от земной ионосферы, он реализовал передачу информации с территории Англии на диаметрально противоположную сторону Атлантического океана - приемный аппарат в США (b).

Радиосвязь — это передача и прием информации (звук и изображение) с помощью электромагнитных волн.

В радиосвязи используются электромагнитные волны двух диапазонов:

1. низкочастотные волны - плохо распространяются в пространстве, однако несут информацию;
2. высокочастотные волны - распространяющиеся на очень большие расстояния в пространстве, но не несущие информации.

Основу радиосвязи составляют передающая сигналы радиостанция и принимающий эти сигналы радиоприемник.

В радиопередатчике происходят три основных процесса: 1) генерирование высокочастотных электромагнитных колебаний; 2) усиление этих высокочастотных колебаний до необходимой мощности; 3) изменение одного из параметров высокочастотных колебаний (амплитуды, частоты или фазы) в соответствии с передаваемой информацией.

Согласно упрощенной схеме передающей станции (с) она состоит из генератора на транзисторе (Т), колебательного контура, цепи микрофона (М) и передающей антенны (V). Генератор создает незатухающие высокочастотные электромагнитные волны (см. с, 1). Затем эти высокочастотные колебания модулируют (3) поступающими с микрофона низкочастотными колебаниями (2).

Модуляция — изменение амплитуды (частоты, фазы) высокочастотных электромагнитных колебаний в соответствии с амплитудой (частотой, фазой) низкочастотных звуковых колебаний.

Для осуществления амплитудной модуляции волн первичную обмотку трансформатора, подключенного к цепи передающей станции, подсоединяют к цени микрофона, а вторичную обмотку к источнику в цепи генератора на транзисторе. В результате высокочастотные колебания в колебательном контуре станции модулируются сигналами звуковой частоты. Полученные модулированные сигналы с помощью антенны излучаются в пространстве (см: с, 3).

Согласно упрощенной схеме приемной станции (радиоприемника) он состоит из следующих основных частей (d): принимающая антенна (Q), колебательный контур с конденсатором переменной мощности (С₂), полупроводниковый диод - детектор (D), сглаживающий электрические сигналы конденсатор (С_з) и телефон (или громкоговоритель) (U). Принимаемые антенной радиоприемника электромагнитные волны создают в колебательном контуре переменный индукционный ток.

Меняя емкость конденсатора в контуре, уравниваем частоту его собственных колебаний с частотой колебаний определенной принимаемой электромагнитной волны. При этом резко возрастает амплитуда колебаний возникшего в контуре тока - возникает резонанс. В результате контур настраивается на прием сигнала определенной передающей станции. Далее осуществляется процесс отделения низкочастотных колебаний от принятых радиоприемником высокочастотных модулированных колебаний - детектирование (или демодуляция).

Демодуляция реализуется с помощью детектора (полупроводниковый диод). Ток, прошедший через детектор, превращается в односторонний пульсирующий ток (см: d, 4). Этот ток, пройдя через конденсатор С_з (фильтр), сглаживается. Сглаженный электрический сигнал превращается в колебания звуковой частоты (5), и они выводится на громкоговоритель телефона (радио).

Радиолокация

Электромагнитные волны отражаются от металлических (проводящих) пластин. Физическую основу радиолокации составляет именно это свойство электромагнитных волн.

Радиолокация - обнаружение различных объектов с помощью радиоволн.

Устройство для определения расстояния до объекта с помощью радиоволн называется радиолокатором (или радаром).

Радиолокатор - устройство, состоящее из радиопередатчика и радиоприемника ультракоротких волн (е).

Радиолокатор излучает радиоволны в виде коротких импульсов. В промежутке времени между двумя такими импульсами локатор автоматически превращается в антенну, принимающую отраженные от объекта сигналы. Таким образом, легко определяется расстояние () до объекта, отразившего радиоволны:

Здесь - промежуток времени между посланным локатором и принятым им сигналами.

Определение электромагнитных колебаний

Электромагнитные колебания имеют много общего с механическими колебаниями: они подчиняются одинаковым количественным законам. Электромагнитные колебания – это периодические изменения заряда, силы тока и напряжения. Среди различных физических явлений электромагнитные колебания занимают особое место, они создают электромагнитные волны, которые получили широкое применение в электротехнике, радиотехнике и физической оптике.

Изучив подраздел, вы сможете:

• описывать условия возникновения свободных и вынужденных колебаний;
• проводить аналогии между механическими и электромагнитными колебаниями;
• исследовать графические зависимости заряда и силы тока от времени посредством компьютерного моделирования.

Свободные и вынужденные электромагнитные колебания

I. Свободные электромагнитные колебания. Уравнение свободных колебаний

Для создания колебательного процесса, в контуре можно использовать два способа: зарядить конденсатор (рис. 10) или создать внешним переменным магнитным полем ЭДС индукции в катушке.



Запишем закон Ома для колебательного контура:

где u − переменное напряжение на обкладках конденсатора, самоиндукции катушки, i − сила тока в замкнутом контуре, − активное сопротивление катушки.

Если колебательный контур считать идеальным, т. е. напряжение выразить через заряд, переданный конденсатору:  а ЭДС самоиндукции через изменение тока в катушке то выражение (1) примет вид:

При малых значениях изменения аргумента, которым является промежуток времени, тогда

Подставив (3) в (2), получим уравнение, которое описывает процессы, происходящие в идеальном колебательном контуре, или закон Ома для колебательного контура:

Введем понятие «собственная циклическая частота колебаний»:

тогда формула (4) примет вид:

Получено уравнение (6), описывающее электромагнитные колебания в контуре.

Вспомните!

1. Конденсатор и катушка индуктивности, соединенные между собой в замкнутую цепь, представляют собой колебательный контур, в котором могут происходить электромагнитные колебания (рис. 11).

2. Сила тока – это заряд, прошедший в единицу времени через поперечное сечение проводника: При малых значениях сила тока является первой производной от заряда:

Возьмите на заметку:

Период и собственная частота электромагнитных колебаний, зависят только от емкости конденсатора С и индуктивности катушки L. Они не зависят от заряда, силы тока и напряжения.

Величины, характеризующие свободные колебания в колебательном контуре

Процессы, происходящие в колебательном контуре, характеризуются такими величинами, как: период, собственная частота, циклическая частота, заряд, сила тока, напряжение.

Мгновенное значение силы тока в колебательном контуре определим из уравнений (7) и (8), взяв первую производную от заряда:

Из полученных выражений следует, что максимальное значение силы тока в контуре зависит от максимального значения заряда:

Чем больше заряд на обкладках конденсатора, тем выше напряжение между ними: В колебательном контуре напряжение и заряд меняются по одному и тому же закону:

Автоколебательные системы. Вынужденные колебания

Автоколебательные системы позволяют получить незатухающие колебания различных частот. В этих системах есть свой источник, который компенсирует потери энергии в определенные моменты времени. Основные элементы автоколебательной системы изображены на рисунке 13:

Запомните!

Автоколебательные системы – это системы, в которых совершаются незатухающие колебания за счет поступления энергии от источника внутри системы.

Генератор на транзисторе

На рисунке 15 изображена схема автоколебательной электрической системы, получившей название «генератор на транзисторе». Роль клапана в нем выполняет транзистор. Обратную связь осуществляет катушка связи

Вспомните!

Вынужденные колебания – это колебания, происходящие под воздействием внешней периодически действующей силы.

Принцип действия генератора на транзисторе

Если на эмиттер транзистора подать положительный потенциал, то переход эмиттер – база (p-n) будет прямым, а переход база – коллектор (n-p)  − обратным. Если потенциал на базе отрицательный, то в цепи возникает ток (рис. 16). Ток прекращается, если потенциал на базе становится положительным. Отрицательный потенциал на базе создает индукционный ток катушки связи (рис. 17).

Транзистор – это полупроводниковый прибор с двумя переходами. Транзистор обладает свойством безинерционности, используется для работы с сигналами высокой частоты от кГц до ТГц.

Вспомните! Индукционный ток всегда имеет такое направление, при котором его магнитное поле противодействует изменению магнитного потока, вызывающему этот ток.

Аналогии между механическими и электромагнитными колебаниями

I. Аналогия величин, характеризующих механические и электромагнитные колебания

Всем величинам, характеризующим механические колебания, можно найти аналоги среди величин, характеризующих электромагнитные колебания (таблица 1).

II. Энергии колебательных систем

Аналогия величин позволяет по формулам для механических колебаний записать формулы для электромагнитных колебаний. Например, кинетическая энергия пружинного маятника определяется массой и скоростью тела: Для электромагнитных волн получим: Потенциальная энергия пружинного маятника определяется смещением от положения равновесия На основе аналогии величин для электромагнитных колебаний будем иметь Следовательно, аналогом потенциальной энергии пружинного маятника является энергия электрического поля заряженного конденсатора, аналогом кинетической энергии пружинного маятника – энергия магнитного поля катушки индуктивности.

III. Закон сохранения энергии в применении к механическим и электромагнитным колебаниям

Выведем из положения равновесия пружинный маятник (рис. 21 а). Растянутая пружина в положении максимального отклонения обладает максимальной потенциальной энергией Сила упругости в этом состоянии направлена к положению равновесия и имеет максимальное значение По мере приближения тела к положению равновесия потенциальная энергия превращается в кинетическую энергию (рис. 21 б). В момент прохождения положения равновесия кинетическая энергия возрастает до максимального значения (рис. 21 в). Тело по инерции проходит положение равновесия и сжимает пружину. Кинетическая энергия превращается в потенциальную, сила упругости возрастает (рис. 21 г, д) (таблица 2).

При отсутствии силы сопротивления выполняется закон сохранения полной механической энергии:

где – потенциальная и кинетическая энергии маятника в первом состоянии;

– потенциальная и кинетическая энергии маятника во втором состоянии.

IV. Закон сохранения энергии в применении к электромагнитным колебаниям

Рассмотрим электромагнитные колебания в колебательном контуре (рис. 22 а). В начальный момент времени энергия электрического поля между обкладками конденсатора имеет максимальное значение и определяет полную энергию контура (таблица 3). При разрядке конденсатора заряд на его обкладках и энергия электрического поля уменьшаются. В катушке появляется ток, энергия магнитного поля катушки возрастает (рис. 22 б). Полная энергия контура равна сумме энергии электрического поля конденсатора и энергии магнитного поля катушки с током. Через четверть периода заряд на обкладках конденсатора становится равным нулю, сила тока в катушке достигает максимального значения энергия магнитного поля в этом состоянии имеет наибольшее значение (рис. 22 в). Полная энергия контура равна максимальному значению магнитного поля катушки. По мере перезарядки конденсатора (рис. 22 г) сила тока в контуре уменьшается, энергия магнитного поля превращается в энергию электрического поля. Полная энергия контура равна сумме энергии электрического поля конденсатора и энергии магнитного поля катушки с током. Конденсатор перезаряжается в момент времени, равный половине периода, заряд на его обкладках вновь становится максимальным, ток в катушке исчезает (рис. 22 д). В этот момент энергия магнитного поля равна нулю, энергия электрического поля максимальна. Далее процесс происходит в обратной последовательности.

Полная энергия колебательного контура при отсутствии тепловых потерь остается величиной постоянной:

где − полная энергия электромагнитных колебаний в одном из состояний колебательного контура,

− полная энергия электромагнитных колебаний в другом состоянии.

V. Графики электромагнитных колебаний

Определим сдвиг фаз величин, характеризующих электромагнитные колебания. Пусть заряд на конденсаторе меняется по закону:

Тогда изменение силы тока будет происходить по закону:

Напряжение на обкладках конденсатора меняется по закону:

Закон изменения ЭДС самоиндукции поля, созданного магнитным полем катушки, определим по формуле:

Все величины выражены через одну и ту же тригонометрическую функцию, определим разность фаз. Колебания силы тока опережают по фазе колебания заряда на конденсаторе на Колебания напряжения на обкладках конденсатора происходят синфазно с колебаниями заряда. Изменение ЭДС самоиндукции и напряжения на конденсаторе происходят в противофазе. В формуле (6) это учтено знаком минус. На рисунке 23 представлены графики зависимости заряда, силы тока, напряжения и ЭДС самоиндукции от времени и фазы в пределах одного периода.

Возьмите на заметку:

Колебательный контур, активное сопротивление которого равно нулю, и в конденсаторе нет токов проводимости и других эффектов, приводящих к потерям энергии, называют идеальным колебательным контуром.

Интересно знать!

«Человек – колебательный контур» (рис. 24)

1. Живую клетку можно представить в виде колебательного контура с электрической емкостью и сопротивлением. Емкость клетки определяется свободно радикальными реакциями и системой антиоксидантной защиты, а сопротивление – ферментативным окислением.

2. В виде колебательного контура можно представить не только клетку, но и печень, а также систему кровообращения – каскад замкнутых проводников от петель капилляров до большого и малого кругов кровообращения.

3. Нервная система координирует работу всего организма.

4. Ритмы электрического потенциала органов человека:

• желудка и кишечника – 0,01…0,05 Гц;
• легких – 0,2…0,3 Гц;
• сердца – около 1,2 Гц;
• нервной системы – 10…1000 Гц;
• ритм электрической активности головного мозга – 8…10 Гц;

Итоги:

Глоссарий:

• Автоколебательные системы – системы, в которых совершаются незатухающие колебания за счет поступления энергии от источника внутри системы.
• Вынужденные колебания – колебания, происходящие под воздействием внешней периодически действующей силы.
• Идеальный колебательный контур – контур, активное сопротивление которого равно нулю, в конденсаторе нет токов проводимости и других эффектов, приводящих к потерям энергии.
• Свободные электромагнитные колебания – периодически повторяющиеся изменения силы тока в катушке и напряжения между обкладками конденсатора без потребления энергии от внешних источников.
• Электромагнитные колебания – периодические изменения заряда, силы тока и напряжения.

Электромагнитные колебания в контуре и формула Томсона

Перемещение проекции точки, движущейся по окружности

• x(t) — координата (смещение) материальной точки в момент времени t.
• Т — период — длительность одного полного колебания, т. е. наименьший промежуток времени, по истечении которого повторяются значения всех физических величин, характеризующих колебание.
• — циклическая частота — число полных колебаний за промежуток времени равный секунд:
• R — амплитуда — максимальное смещение тела из положения равновесия.

Зависимость координаты (смещения) материальной точки, совершающей гармонические колебания, от времени:

Зависимость проекции скорости материальной точки, совершающей гармонические колебания, от времени:

Зависимость проекции ускорения материальной точки, совершающей гармонические колебания, от времени:

Уравнение гармонических колебаний:

х(t) — зависимость координаты материальной точки, совершающей гармонические колебания, от времени (решение уравнения гармонических колебаний).



Пружинный маятник

Период колебаний и циклическая частота пружинного маятника:

Уравнение движения пружинного маятника:



Математический маятник

Период колебаний и циклическая частота математического маятника:

Уравнение движения математического маятника:



Резонанс

Резонанс — явление резкого возрастания амплитуды вынужденных колебаний при совпадении циклической частоты внешней вынуждающей силы с циклической частотой собственных колебаний системы

Рассмотрим электрическую цепь, содержащую конденсатор электроемкостью С и катушку (соленоид) индуктивностью L (рис. 188).

Такая цепь называется идеальным колебательным контуром или LC-контуром.
Пусть в начальный момент времени (t=0) конденсатор С заряжен так, что на его первой обкладке находится заряд а на второй -  При этом конденсатор обладает энергией

После замыкания цепи конденсатор начнет разряжаться, и в цепи появится электрический ток, сила I(t) которого будет меняться с течением времени. Поскольку при прохождении электрического тока через катушку индуктивности возникнет изменяющийся во времени магнитный поток, то в ней возникнет ЭДС самоиндукции, препятствующая изменению силы тока.
Вследствие этого, сила тока в колебательном контуре будет возрастать от нуля до некоторого максимального значения не мгновенно, а в течение некоторого промежутка времени, определяемого индуктивностью катушки.

В момент полной разрядки конденсатора (q = 0) сила тока в катушке I(t) достигнет своего максимального значения В соответствии с законом сохранения энергии первоначально запасенная в конденсаторе энергия электростатического поля перейдет в энергию магнитного поля, запасенную в катушке:

После разрядки конденсатора сила тока в катушке начинает убывать. Это также происходит не мгновенно, поскольку теперь ЭДС самоиндукции стремится скомпенсировать уменьшение тока и «поддерживает» его. Ток, создаваемый ЭДС самоиндукции катушки, заряжает обкладки конденсатора до начального напряжения обратной полярности — знак заряда на каждой обкладке оказывается противоположным начальному.

Соответственно, к моменту исчезновения тока заряд конденсатора достигнет максимального значения При этом его обкладка, первоначально заряженная положительно, будет заряжена отрицательно (см. рис. 188). Далее процесс повторится с той лишь разницей, что электрический ток будет проходить в противоположном направлении.

Таким образом, в идеальном LС-контуре будут происходить периодические изменения значений силы тока и напряжения, причем полная энергия контура будет оставаться постоянной. В этом случае говорят, что в контуре возникли свободные электромагнитные колебания.


Свободные электромагнитные колебания в контуре — это периодические изменения заряда на обкладках конденсатора, силы тока в контуре и разности потенциалов на обоих элементах контура, происходящие без потребления энергии от внешних источников.

Таким образом, возникновение свободных электромагнитных колебаний в контуре обусловлено перезарядкой конденсатора и возникновением ЭДС самоиндукции в катушке, которая «обеспечивает» эту перезарядку. Заметим, что заряд конденсатора q(t) и сила тока в катушке I(t) достигают своих максимальных значений в различные моменты времени (см. рис. 188).
Наименьший промежуток времени, за который LС-контур возвращается в исходное состояние (к начальному значению заряда данной обкладки), называется периодом свободных (собственных) электромагнитных колебаний в контуре.

Период свободных электромагнитных колебаний в контуре определяется по формуле Томсона

Поскольку полная энергия идеального LC-контура, равная сумме энергий электростатического поля конденсатора и магнитного поля катушки, сохраняется, то в любой момент времени справедливо равенство

Получим уравнение колебаний в LC-контуре, используя закон сохранения энергии. Продифференцировав выражение для его полной энергии по времени, с учетом того, что получим уравнение, описывающее свободные колебания в идеальном контуре:

Переписав его в виде

замечаем, что это — уравнение гармонических колебаний с циклической частотой

Соответственно, период рассматриваемых колебаний

Сравним электромагнитные колебания с механическими колебаниями. Для этого воспользуемся таблицей 4, в которой сопоставляются аналогичные физические величины.

Из таблицы 4 следует, что аналогом энергии упругой деформации пружины можно считать электростатическую энергию конденсатора, аналогом кинетической энергии груза — энергию магнитного поля катушки.

Таблица 4
Сопоставление физических величин, характеризующих электромагнитные и механические колебания

Соответственно, зависимость заряда конденсатора от времени будет иметь такой же характер, как и зависимость координаты (смещения) тела, совершающего гармонические колебания, от времени:

Также по гармоническому закону (но с другими начальными фазами) будут изменяться сила тока в цепи, напряжение на конденсаторе (катушке).
Для определения начальной фазы и амплитуды колебаний заряда необходимо знать заряд конденсатора и силу тока в катушке в начальный момент времени (t = 0).

Полная энергия идеального колебательного контура сохраняется с течением времени, поскольку согласно закону Джоуля — Ленца в нем вследствие отсутствия резисторов не выделяется теплота. Реальный колебательный контур всегда имеет некоторое сопротивление R, обусловленное сопротивлением катушки, соединительных проводов и т. д. Это приводит к тому, что электромагнитные колебания в реальном контуре с течением времени затухают, тогда как в идеальном контуре они будут продолжаться сколь угодно долго.

С точки зрения механической аналогии идеальному колебательному контуру соответствует пружинный маятник без трения, а реальному — с трением.

Вычисление электромагнитных колебаний и волн

Явление возникновения ЭДС в любом контуре при изменении магнитного потока через поверхность, ограниченную контуром, называется явлением электромагнитной индукции.

Под явлением самоиндукции понимают возникновение в замкнутом проводящем контуре ЭДС индукции, создаваемой вследствие изменения силы тока в самом контуре.

Правило Ленца: возникающий в замкнутом проводящем контуре индукционный ток имеет такое направление, при котором созданный им магнитный поток через поверхность, ограниченную контуром, стремится компенсировать изменение магнитного потока, вызвавшее данный ток.

Рис. 29. Колебательный контур (а); зарядка конденсатора от источника (б)

Рассмотрим электрическую цепь, состоящую из последовательно соединенных конденсатора электроемкостью и катушки (соленоида) индуктивностью (рис. 29, а), называемую идеальным колебательным контуром или -контуром. Электрическое сопротивление идеального контура считают равным нулю . Следовательно, идеальный колебательный контур является упрощенной моделью реального колебательного контура.

Подключив (при помощи ключа ) источник тока, зарядим конденсатор до напряжения , сообщив ему заряд  (рис. 29, б). Следовательно, в начальный момент времени конденсатор заряжен так, что на его обкладке 1 находится заряд , а на обкладке 2 — заряд . При этом электростатическое поле, создаваемое зарядами обкладок конденсатора, обладает энергией .

Рис. 30. Прохождение тока в колебательном контуре

Рассмотрим процесс разрядки конденсатора в колебательном контуре. После соединения заряженного конденсатора с катушкой (при помощи ключа ) (рис. 30) он начнет разряжаться, так как под действием электрического поля, создаваемого зарядами на обкладках конденсатора, свободные электроны будут перемещаться по цепи от отрицательно заряженной обкладки к положительно заряженной. На рисунке 30 стрелкой показано начальное направление тока в электрической цепи.

Таким образом, в контуре появится нарастающий по модулю электрический ток, сила которого будет изменяться с течением времени (рис. 31, а). Но мгновенная разрядка конденсатора невозможна, так как изменение магнитного поля катушки, создаваемое нарастающим по модулю током, вызывает возникновение вихревого электрического поля. Действительно, в катушке индуктивности возникнет изменяющийся во времени магнитный поток, который вызовет появление ЭДС самоиндукции. Согласно правилу Ленца ЭДС самоиндукции стремится противодействовать вызвавшей ее причине, т. е. увеличению силы тока по модулю.

Вследствие этого модуль силы тока в колебательном контуре будет в течение некоторого промежутка времени плавно возрастать от нуля до максимального значения , определяемого индуктивностью катушки и электроемкостью конденсатора (рис. 31, б).

Рис. 31. Электромагнитные колебания в идеальном -контуре (а) и зависимости заряда конденсатора, силы тока в катушке от времени (б)

При разрядке конденсатора энергия его электростатического поля превращается в энергию магнитного поля катушки с током. Согласно закону сохранения энергии суммарная энергия идеального колебательного контура остается постоянной с течением времени (уменьшение энергии электростатического поля конденсатора равно увеличению энергии магнитного поля катушки):

где  — мгновенное значение заряда конденсатора и — сила тока в катушке в некоторый момент времени после начала разрядки конденсатора.

В момент полной разрядки конденсатора сила тока в катушке достигнет своего максимального по модулю значения (см. рис. 31, б). В соответствии с законом сохранения энергии запасенная в конденсаторе энергия электростатического поля перейдет в энергию магнитного поля, запасенную в этот момент в катушке:

После разрядки конденсатора сила тока в катушке начинает убывать по модулю. Это также происходит не мгновенно, поскольку вновь возникающая ЭДС самоиндукции согласно правилу Ленца создает индукционный ток. Он имеет такое же направление, как и уменьшающийся по модулю ток в цепи, и поэтому «поддерживает» его. Индукционный ток, создаваемый ЭДС самоиндукции катушки, перезаряжает конденсатор до начального напряжения, но знак заряда на каждой обкладке оказывается противоположным знаку начального заряда. Соответственно, к моменту исчезновения тока заряд конденсатора достигнет максимального значения . При этом его обкладка, первоначально заряженная положительно, будет заряжена отрицательно. Далее процесс повторится с той лишь разницей, что электрический ток в контуре будет проходить в противоположном направлении, что отражено на рисунке 31, а.

Таким образом, в идеальном -контуре будут происходить периодические изменения значений силы тока и напряжения, причем полная энергия контура будет оставаться постоянной. В этом случае говорят, что в контуре возникли свободные электромагнитные колебания.

Свободные электромагнитные колебания в -контуре — это периодические изменения заряда на обкладках конденсатора, силы тока и напряжения в контуре, происходящие без пополнения энергии от внешних источников.

Таким образом, существование свободных электромагнитных колебаний в контуре обусловлено перезарядкой конденсатора, вызванной возникновением ЭДС самоиндукции в катушке. Заметим, что заряд конденсатора и сила тока в катушке достигают своих максимальных значений и в различные моменты времени (см. рис. 31 а, б).

Наименьший промежуток времени, в течение которого -контур возвращается в исходное состояние (к начальным значениям заряда на каждой из обкладок), называется периодом свободных (собственных) электромагнитных колебаний в контуре.

Получим формулу для периода свободных электромагнитных колебаний в контуре, используя закон сохранения энергии. Поскольку полная энергия идеального -контура, равная сумме энергий электростатического поля конденсатора и магнитного поля катушки, сохраняется, то в любой момент времени справедливо равенство:

Процессы, происходящие в колебательном контуре, аналогичны колебаниям пружинного маятника. Для полной механической энергии пружинного маятника в любой момент времени:

где — жесткость пружины, — масса груза, — проекция смещения тела от положения равновесия, — проекция его скорости на ось .

Период его колебаний:

Проанализируем соотношения (1) и (2). Видно, что энергия электростатического поля конденсатора  является аналогом потенциальной энергии упругой деформации пружины . Соответственно, энергия магнитного поля катушки , которая обусловлена упорядоченным движением зарядов, является аналогом кинетической энергии груза . Следовательно, аналогом координаты  пружинного маятника при колебаниях в электрическом контуре является заряд конденсатора . Тогда, соответственно, аналогом проекции скорости груза будет сила тока в колебательном контуре, поскольку сила тока характеризует скорость изменения заряда конденсатора с течением времени.

Следуя проведенной аналогии, заменим в формуле для периода колебаний пружинного маятника массу на индуктивность и жесткость на , тогда для периода свободных колебаний в -контуре получим формулу:

которая называется формулой Томсона.

Несложные дальнейшие рассуждения позволяют установить аналогии между физическими величинами при электромагнитных и механических колебаниях (табл. 4).

Таблица 4. Сопоставление физических величин, характеризующих механические и электромагнитные колебания

Для наблюдения и исследования электромагнитных колебаний применяют электронный осциллограф, на экране которого получают временную развертку колебаний (рис. 32).

Рис. 32. Гармонические электромагнитные колебания на экране осциллографа

Зависимость заряда конденсатора от времени имеет такой же вид, как и зависимость координаты (проекции смещения) тела, совершающего гармонические колебания, от времени:

Также по гармоническому закону изменяются сила тока (но с другой начальной фазой) в цепи и напряжение на конденсаторе.

Для определения начальной фазы и максимального заряда необходимо знать заряд конденсатора и силу тока в катушке в начальный момент времени .

Отметим, что колебательный контур, в котором происходит только обмен энергией между конденсатором и катушкой, называется закрытым.

Полная энергия идеального колебательного контура с течением времени сохраняется, поскольку в нем при прохождении тока теплота не выделяется. Реальный колебательный контур всегда имеет некоторое электрическое сопротивление , которое обусловлено сопротивлением катушки и соединительных проводов. Это приводит к тому, что электромагнитные колебания в реальном контуре с течением времени затухают, тогда как в идеальном контуре они будут происходить сколь угодно долго.

Таким образом, механическим аналогом идеального колебательного контура является пружинный маятник без учета трения, а механическим аналогом реального колебательного контура — пружинный маятник с учетом трения.

Пример №9

Идеальный колебательный контур состоит из конденсатора емкостью и катушки индуктивностью . Определите максимальное значение силы тока в контуре, если максимальное значение напряжения на конденсаторе .

Решение

Максимальная энергия электростатического поля конденсатора:

а максимальная энергия магнитного поля катушки:

Так как контур идеальный , то его полная энергия сохраняется с течением времени. По закону сохранения энергии , т. е.

Отсюда

Ответ:

Вынужденные электромагнитные колебания

Магнитный поток однородного поля через плоскую поверхность равен произведению модуля индукции магнитного поля на площадь поверхности и косинус угла между индукцией и нормалью к поверхности: .

Закон электромагнитной индукции: ЭДС индукции в контуре равна скорости изменения пронизывающего его магнитного потока, взятой с противоположным знаком: .

Незатухающие электромагнитные колебания находят широкое применение в науке и технике. Для получения незатухающих колебаний необходимо компенсировать потери энергии в контуре. Для механических колебаний это достигается действием периодической внешней силы, в результате чего в системе возникают вынужденные колебания. Аналогично этому вынужденные электромагнитные колебания в колебательном контуре происходят под действием внешней периодически изменяющейся ЭДС или внешнего изменяющегося напряжения. При этом напряжение в цепи и сила тока изменяются как по знаку, так и по модулю.

Ток, сила и направление которого периодически меняются, называется переменным.

Основная часть электроэнергии в мире в настоящее время вырабатывается генераторами переменного тока, создающими синусоидальное напряжение. Такая же функциональная зависимость силы тока от времени позволяет, по сравнению с другими зависимостями, наиболее просто и экономично осуществлять передачу, распределение и использование электрической энергии.

Электротехническое устройство, предназначенное для преобразования механической энергии в энергию переменного электрического тока, называется генератором переменного тока.

Принцип действия индукционного генератора переменного тока основан на явлении электромагнитной индукции.

Пусть проводящая рамка площадью вращается с угловой скоростью вокруг оси, расположенной в ее плоскости перпендикулярно линиям индукции однородного магнитного поля индукцией (рис. 33).

Рис. 33. Вращение проводящей рамки в магнитном поле

При равномерном вращении рамки угол между направлениями индукции магнитного поля и нормали к плоскости рамки меняется с течением времени по линейному закону. Если в момент времени угол (см. рис. 33), то

Подставляя полученное выражение для в формулу для магнитного потока через поверхность, ограниченную рамкой, , найдем зависимость этого потока от времени:

Поскольку магнитный поток, пронизывающий рамку, изменяется со временем (рис. 34), то в ней согласно закону Фарадея индуцируется ЭДС индукции . Найдем отношение  при достаточно малых значениях . Для этого запишем:

Поскольку , то и .

Окончательно

Отсюда

Следовательно,

Рис. 34. Возникновение ЭДС индукции при вращении проводящей рамки в магнитном поле

Как видно, ЭДС индукции изменяется по синусоидальному закону:

где — амплитудное (максимальное) значение ЭДС.

При подключении к выводам рамки устройства, потребляющего энергию, например нагрузки с достаточно большим сопротивлением  ( — сопротивление рамки), по нему будет проходить переменный электрический ток. Но закону Ома для полной цепи сила проходящего тока:

где — максимальное значение силы тока.

Анализируя выражения (1) и (2), можем сделать вывод, что в цепи, содержащей, кроме рамки, только активное сопротивление , колебания напряжения и колебания силы тока совпадают по фазе, одновременно достигая максимумов и минимумов.

В общем случае (например, при наличии в цепи конденсатора и (или) катушки) колебания силы тока в цепи и напряжения на конденсаторе или катушке будут происходить с одинаковой частотой , но не будут совпадать по фазе:

где — амплитудное значение напряжения на конденсаторе или катушке, — разность фаз колебаний силы тока и напряжения.

Рис. 35. Части индукционного генератора: 1 — индуктор; 2 — якорь; 3 — коллектор со щетками

Подчеркнем, что ток в цепи проходит в одном направлении в течение полуоборота рамки, а затем меняет направление на противоположное, которое также остается неизменным в течение следующего полуоборота.

Основными частями индукционного генератора переменного тока являются (рис. 35):

• индуктор — постоянный магнит или электромагнит, который создает магнитное поле;
• якорь — обмотка, в которой индуцируется переменная ЭДС;
• коллектор — контактные кольца и скользящие по ним контактные пластинки (щетки) — устройство, посредством которого ток снимается или подводится к вращающимся частям.

Неподвижная часть генератора называется статором, а подвижная — ротором.

В зависимости от конструкции генератора его якорь может быть как ротором, так и статором. Для получения переменных токов большой мощности якорь делают неподвижным, чтобы конструктивно упростить схему передачи тока в промышленную сеть. Кроме того, это делает генератор более надежным в эксплуатации вследствие уменьшения искрения и обгорания щеток.

На современных гидроэлектростанциях падающая вода вращает вал электрогенератора с частотой 1—2 оборота в секунду. Таким образом, если бы якорь генератора имел только одну рамку (обмотку), то получался бы переменный ток частотой . Поэтому для получения переменного тока промышленной частотой якорь должен содержать несколько обмоток, позволяющих увеличить частоту вырабатываемого тока до необходимой величины.

Для паровых турбин, ротор которых вращается очень быстро, используют якорь с одной обмоткой. В этом случае частота вращения ротора совпадает с частотой переменного тока, т. е. ротор должен делать .

Для увеличения амплитудного значения ЭДС индукции нужно либо увеличивать индукцию магнитного поля, пронизывающего обмотки якоря, либо увеличивать число витков его обмоток. Для увеличения индукции магнитного поля обмотку индуктора размещают в стальном сердечнике, а зазор между сердечниками якоря и индуктора делают как можно меньшим.

Мощные генераторы вырабатывают напряжение и обладают

При подключении электрических цепей к источнику переменного тока возникают новые закономерности, которые и рассмотрим ниже.

Пусть источник тока создает переменное гармоническое напряжение:

Согласно закону Ома для участка цепи сила тока на участке цепи, содержащем только резистор сопротивлением (рис. 36), подключенный к этому источнику, изменяется со временем также по синусоидальному закону:

где .

Рис. 36. Зависимости , и от времени в электрической цепи с активным сопротивлением

Сила тока во всей такой цепи также меняется с течением времени по синусоидальному закону.

Максимальные величины напряжения и силы тока , называются амплитудными значениями напряжения и силы тока соответственно.

Значения напряжения и силы тока в любой момент времени называются мгновенными. Зная мгновенные значения и , можно вычислить мгновенную мощность переменного тока , которая, в отличие от цепей постоянного тока, изменяется с течением времени.

С учетом зависимости силы тока от времени перепишем выражение для мгновенной мощности на резисторе сопротивлением в цепи переменного тока в виде:

Поскольку мгновенная мощность изменяется со временем, то использовать эту величину на практике в качестве характеристики длительно протекающих процессов крайне неудобно.

Перепишем формулу для мгновенной мощности по-другому:

Первое слагаемое не зависит от времени. Второе слагаемое — переменная составляющая — функция косинуса двойного угла. Ее среднее значение за промежуток времени, равный (или кратный) периоду колебаний, равно нулю вследствие того, что половину периода косинус имеет положительные значения, а другую половину периода — такой же набор отрицательных значений.

Поэтому среднее значение мощности переменного электрического тока за длительный по сравнению с периодом колебаний промежуток времени можно найти по формуле:

Это выражение позволяет ввести действующие (эффективные) значения силы тока и напряжения, которые используются в качестве основных характеристик переменного тока.

Действующее (эффективное) значение силы переменного тока равно силе такого постоянного тока, который, проходя в электрической цепи по резистору сопротивлением , выделяет за промежуток времени, кратный периоду колебаний , такое же количество теплоты, что и данный переменный ток.

Поскольку для постоянного тока , то с учетом ранее полученного выражения для среднего значения мощности переменного тока действующее значение силы синусоидального переменного тока:

Аналогично можно ввести действующее значение и для напряжения:

Таким образом, выражения для расчета мощности, потребляемой резисторами в цепях постоянного тока, аналогичны и для переменного тока, если использовать в них действующие значения силы тока и напряжения:

В цепях переменного тока большинство электроизмерительных приборов измеряют действующие значения тока и напряжения. Так, например, действующим значением напряжения в Беларуси в бытовых сетях переменного тока является .

Необходимо отметить, что закон Ома для участка цепи переменного тока, содержащего только резистор сопротивлением , выполняется как для амплитудных и действующих, так и для мгновенных значений напряжения и силы тока вследствие того, что их колебания совпадают по фазе (см. рис. 36).

Таким образом, резисторы оказывают сопротивление как постоянному, так и переменному току, при этом в обоих случаях в них происходит превращение электрической энергии в энергию теплового движения частиц. Вследствие этого сопротивление резисторов получило название активного или омического сопротивления.

Преобразование переменного тока и трансформатор

Генераторы переменного тока создают в расчете на определенные значения напряжения. Для практического использования электрической энергии во всевозможных устройствах и приборах необходимы различные значения напряжений. Для этого используются трансформаторы (от лат. transformo — преобразую). Первую модель (прототип) трансформатора создал в 1831 г. Майкл Фарадей, намотав на железное кольцо две изолированные обмотки, которую использовал в своих экспериментах. Трансформатор был впервые использован для изменения напряжения в 1878 г. русским ученым Павлом Николаевичем Яблочковым для питания изобретенных им источников света — «электрических свечей».

Трансформатор (рис. 37, а) — это электромагнитное устройство, преобразующее переменный ток одного напряжения в переменный ток другого напряжения с сохранением его частоты.

Трансформатор, увеличивающий напряжение, называют повышающим, а уменьшающий напряжение — понижающим. Схематическое изображение и условное обозначение трансформатора показаны на рисунке 37 б, в.

Рис. 37. Трансформатор: а — общий вид; б — схематическое изображение; в — условное обозначение

Рис. 38. Различные расположения обмоток трансформаторов

Самый простой трансформатор состоит из двух обмоток (катушек), надетых на общий замкнутый сердечник (см. рис. 37, а). Обмотка трансформатора, на которую подается переменное напряжение, называется первичной, а обмотка, с которой снимается преобразованное переменное напряжение, — вторичной. Число витков в первичной обмотке трансформатора обозначим , а во вторичной — .

Обмотки трансформатора могут быть расположены на сердечнике различным образом (рис. 38).

Принцип действия трансформатора основан на явлении электромагнитной индукции. Магнитное поле, создаваемое переменным током в первичной обмотке (см. рис. 37, а), благодаря наличию замкнутого сердечника практически без потерь (без рассеяния) пронизывает витки вторичной обмотки. Для этого сердечник изготовляется из специального (ферромагнитного) материала, что позволяет создаваемое током в обмотках поле почти полностью локализовать внутри сердечника. В результате магнитный поток существует только внутри сердечника и одинаков во всех сечениях. Это дает возможность считать мгновенные значения магнитных потоков во всех сечениях сердечника одинаковыми.

Пусть первичная обмотка трансформатора подключена к источнику тока с переменной ЭДС и на нее подается напряжение . Если пренебречь потерями магнитного потока в сердечнике, то согласно закону Фарадея ЭДС индукции, возникающая в каждом витке вторичной обмотки, будет такой же, как ЭДС индукции в каждом витке первичной обмотки. Следовательно, отношение ЭДС в первичной , и во вторичной  обмотках равно отношению числа витков в них:

где — значение ЭДС индукции в одном витке.

Вследствие малого активного сопротивления первичной обмотки

Режимом холостого хода трансформатора называется режим с разомкнутой вторичной обмоткой. В этом случае напряжение на вторичной обмотке равно индуцируемой в ней ЭДС:

Следовательно, в режиме холостого хода из соотношения (1) получаем:

т. е. действующее значение напряжения на вторичной обмотке пропорционально действующему значению напряжения  на первичной обмотке.

Как следует из выражения (2), в зависимости от отношения числа витков в обмотках напряжение может быть как больше напряжения (трансформатор повышающий), так и меньше его (трансформатор понижающий).

Тип трансформатора определяется коэффициентом трансформации, который равен отношению числа витков первичной катушки к числу витков вторичной:

Согласно выражению (2) отношение действующих значений напряжений на первичной и вторичной обмотках трансформатора в режиме холостого хода равно коэффициенту трансформации:

Как следует из соотношения (3), , и при напряжение на вторичной обмотке будет меньше напряжения на первичной . Значит, в этом случае трансформатор будет понижающим. Соответственно, при трансформатор будет повышающим.

Рабочим ходом (режимом) трансформатора называется режим, при котором в цепь его вторичной обмотки включена некоторая нагрузка. Включение нагрузки во вторичную цепь трансформатора приводит к появлению в ней тока. Согласно правилу Ленца магнитный поток, создаваемый током во вторичной обмотке, стремится скомпенсировать изменение магнитного потока через витки вторичной обмотки, а значит, и через витки первичной обмотки (общий сердечник).

Это приводит к некоторому уменьшению магнитного потока в первичной обмотке, для компенсации которого действующее значение силы тока в первичной обмотке трансформатора увеличивается. Следовательно, после включения нагрузки трансформатора во вторичную обмотку сила тока в его первичной катушке увеличивается таким образом, чтобы суммарный магнитный поток через первичную обмотку достиг прежней величины.

Трансформатор не производит, а преобразовывает энергию. Согласно закону сохранения энергии мощность тока, выделяемая в цепи вторичной обмотки трансформатора в режиме нагрузки, поступает из цепи его первичной обмотки, т. е. от внешнего источника. Пренебрегая потерями энергии, связанными с нагреванием обмоток и работой по перемагничиванию сердечника, которые в современных трансформаторах не превышают , можем записать, что мощности тока в цепях обеих обмоток трансформатора практически одинаковы:

Таким образом, повышая напряжение в несколько раз, трансформатор во столько же раз уменьшает силу тока.

Режимом короткого замыкания называется режим, при котором вторичная обмотка трансформатора замкнута без нагрузки. Данный режим опасен для трансформатора, поскольку в этом случае действующее значение тока во вторичной обмотке максимально и происходят электрическая и тепловая перегрузки системы.

При работе трансформатора всегда имеются энергетические потери, связанные с такими физическими процессами, как:

• нагревание обмоток трансформатора при прохождении электрического тока;
• работа по перемагничиванию сердечника;
• рассеяние магнитного потока.

Наиболее значительные энергетические потери при работе трансформатора обусловлены тепловым действием вихревых токов (токов Фуко), возникающих в сердечнике при изменении магнитного потока.

Для уменьшения тепловых потерь сердечники (магнитопроводы) трансформаторов изготовляют не из сплошного куска металла, а из тонких пластин специальной трансформаторной стали, разделенных тончайшими слоями диэлектрика (пластины покрывают лаком). Такая конструкция сердечника позволяет значительно увеличить его электрическое сопротивление, что приводит к уменьшению потерь на его нагревание.

Для предотвращения перегрева мощных трансформаторов используется масляное охлаждение.

Современные трансформаторы имеют очень высокие , что позволяет им работать практически без потерь.

Пример №10

Определите силу тока в первичной обмотке трансформатора, если напряжение на ее зажимах на выше, чем на вторичной обмотке. Сопротивление первичной обмотки , коэффициент трансформации .

Решение

По закону Ома сила тока в первичной обмотке:

где — напряжение на первичной обмотке.

Коэффициент трансформации:

где — напряжение на вторичной обмотке. По условию задачи:

Тогда сила тока в первичной обмотке:

Ответ: .

Производство, передача и потребление электрической энергии

Электрическая энергия вырабатывается на электростанциях. В зависимости от вида используемого носителя энергии все современные электростанции делятся на тепловые, гидроэлектростанции и атомные. Приведем характеристики основных типов электростанций.

Тепловые электростанции (ТЭС) используют теплоту, получаемую при сжигании угля, нефти, мазута, газа и других горючих ископаемых .

Гидроэлектростанции (ГЭС) используют энергию движущейся воды рек, водохранилищ и иных водных потоков .

Атомные электростанции (АЭС) работают на энергии, выделяющейся при расщеплении ядер урана и плутония .

При передаче электроэнергии от электростанций к крупным промышленным центрам и городам наиболее часто используют проводные линии передач, которые являются надежным и сравнительно недорогим способом передачи энергии. Часть передаваемой энергии неизбежно теряется в соответствии с законом Джоуля — Ленца:

где — действующее значение силы тока в линии электропередачи, — сопротивление проводов, — промежуток времени передачи энергии.

Как следует из закона Джоуля — Ленца, для уменьшения тепловых потерь в линиях передач необходимо уменьшать их сопротивление и действующее значение силы тока. Однако уменьшение сопротивления проводов возможно только за счет увеличения их поперечного сечения, что приводит к значительному увеличению их массы. Вследствие этого наиболее эффективно передавать электроэнергию при малом действующем значении силы тока. Уменьшение силы тока в раз снижает тепловые потери в проводах в раз. Для сохранения величины передаваемой по линиям передач мощности следует повышать действующее значение напряжения во столько же раз, во сколько уменьшили действующее значение силы тока, исходя из формулы . Поэтому на практике применяют высоковольтные (сотни тысяч вольт) линии электропередач (рис. 39).

Рис. 39. Высоковольтная линия электропередачи

Поскольку генераторы переменного тока на электростанциях дают напряжения не более , то для повышения напряжения в линиях передач до необходимого значения применяют повышающие трансформаторы.

Для безопасного обслуживания потребителей энергии (станков, бытовых приборов и др.) напряжение их питания должно быть низким, что легко достигается при использовании понижающих трансформаторов. Понижение напряжения обычно происходит в несколько этапов.

Рассмотрим блок-схему передачи и распределения электроэнергии (рис. 40):

генератор переменного тока  повышающий трансформатор высоковольтная линия электропередачи  понижающий трансформатор потребитель.

Рис. 40. Блок-схема передачи электроэнергии

В современном обществе потребление электроэнергии распределяется примерно следующим образом: промышленность — ; транспорт — ; сельское хозяйство — ; бытовое потребление — .

В настоящее время все большее распространение получают линии передач, работающие на постоянном токе. Хотя преобразование постоянного напряжения сложнее и дороже, но постоянный ток по сравнению с переменным обладает рядом преимуществ.

Во-первых, постоянный ток, в отличие от переменного, не создает переменные магнитные поля, которые индуцируют токи в близлежащих проводниках, что приводит к потерям мощности.

Во-вторых, постоянный ток можно передавать при более высоком напряжении, так как действующее напряжение в цепи равно амплитудному, и не следует опасаться электрического пробоя изолятора или воздуха при том же амплитудном напряжении.

Развитие цивилизации сопровождается непрерывным ростом энергопотребления на нашей планете. Однако запасы природного топлива (нефти, газа, угля, торфа) и иных полезных ископаемых на Земле ограничены, поскольку из-за изменения геологических условий их формирование в настоящее время практически прекратилось.

Явным лидером среди энергоносителей на сегодняшний день является нефть, поскольку ее сравнительно легко добывать, транспортировать, очищать и использовать. Помимо этого, нефть также является источником разнообразных синтетических материалов — красок, лекарств, синтетических волокон, пластмасс и др.

По различным оценкам, в настоящее время выработано около разведанных основных месторождений угля и нефти.

В нашей стране запасы нефти и угля не являются стратегическими. На территории Республики Беларусь к основным видам добываемых топливных ресурсов следует отнести дрова и торф.

Работа электростанций вследствие их значительной мощности существенным образом влияет на состояние окружающей среды и приводит к появлению следующих экологических проблем:

ГЭС — загрязнение атмосферы продуктами сгорания, изменение природного теплового баланса из-за рассеяния тепловой энергии;

ГЭС — изменение климата, нарушение экологического равновесия, уменьшение пахотных площадей;

АЭС — опасность радиоактивного загрязнения среды при авариях, проблемы захоронения радиоактивных отходов.

Одной из главных экологических проблем современности является рост выбросов в атмосферу продуктов сгорания топлива (в первую очередь углекислого газа). Углекислый газ «окутывает» Землю подобно пленке, препятствуя ее охлаждению. Это приводит к парниковому эффекту, при котором средняя температура на Земле медленно повышается. Соответственно, за последние десятилетия на планете происходит глобальное потепление, которое, согласно прогнозам ученых, может привести к необратимым изменениям в климате Земли.

Рост энергопотребления заставляет ученых и инженеров искать альтернативные источники энергии, которые имели бы возобновляемый характер, т. е., в отличие от нефти и газа, могли бы самостоятельно восстанавливаться с течением времени.

К возобновляемым источникам энергии относят ветер, недра Земли (геотермальную энергию), морские приливы, а также солнечное излучение, используемое напрямую.

Ветроэнергетика — использование кинетической энергии ветра для получения электроэнергии. Энергия ветра уже достаточно успешно преобразуется в электроэнергию в многочисленных небольших ветряных генераторах в зонах устойчивых ветров (рис. 41).

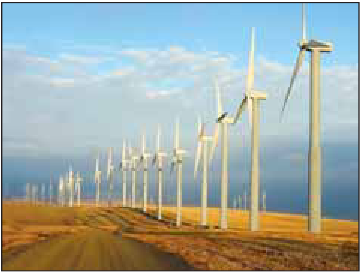

Рис. 41. Ветряные генераторы.

Проекты будущего предлагают использовать в качестве возобновляемых источников энергии колоссальную энергию океанических и воздушных течений, тропических ураганов и торнадо. Ключевая причина их формирования — неравномерное нагревание Солнцем различных участков поверхности Земли.

Геотермальная энергетика — использование естественного тепла Земли для выработки электрической энергии. Геотермальная энергия в местах естественных разломов земной коры используется для нужд человека. Например, столица Исландии — Рейкьявик полностью отапливается за счет геотермальных источников. Запасы геотермальной энергии достаточно велики, о чем можно судить по громадной разрушительной силе землетрясений и извержений вулканов и гейзеров.

Приливная энергетика использует энергию морских приливов. В настоящее время делаются первые шаги для использования энергии океанических приливов и отливов. Инженерная идея подобных проектов проста: использовать перепад уровней воды во время прилива и отлива для вращения водой гидротурбин, чтобы на соединенных с ними гидрогенераторах производить электричество.

Гелиоэнергетика — получение электрической энергии из энергии солнечного излучения. Развитие современных технологий позволяет эффективно использовать энергию, вырабатываемую солнечными батареями. Так, в южных широтах энергии подобных батарей, установленных на крыше, хватает для энергоснабжения небольшого дома. Современные технологии позволяют, используя солнечные батареи, получать электрическую энергию от солнечного излучения не только на Земле, но и в космосе (рис. 42). Есть смелые проекты, в которых предлагается разместить солнечные батареи в ближнем космосе на расстоянии км от поверхности Земли. Это так называемая «синхронная» орбита, на которой батареи будут казаться неподвижными для земного наблюдателя, поскольку период их обращения будет равен 24 ч. В этом случае батареи будут находиться в тени Земли только времени, что позволит производить в десятки раз больше энергии, чем на Земле. Энергия Солнца, преобразованная в электромагнитный пучок сверхвысокой частоты, будет передаваться на Землю на большие антенны.

Рис. 42. Солнечные батареи в космосе

Водородная энергетика:

Самым распространенным перспективным источником энергии в масштабах Вселенной следует считать водород, поскольку его изотопы позволяют осуществить реакцию термоядерного синтеза . Энергия термоядерного синтеза предпочтительнее энергии ядерного расщепления , поскольку из одинаковой массы вещества при синтезе может быть извлечено в 10 раз больше энергии, чем при расщеплении. Кроме того, водород (топливо синтеза) гораздо легче добывать в Мировом океане, чего нельзя сказать об уране и тории, служащими топливом при реакциях ядерного расщепления. Немаловажным является и тот факт, что при реакции термоядерного синтеза не возникает радиоактивных отходов, поскольку ее основной продукт — гелий, являющийся инертным газом. А радиоактивные изотопы гелия имеют периоды полураспада и соответственно.

Возобновляемые источники энергии сравнительно безопасны, поскольку их использование не приводит к загрязнению окружающей среды.

Электромагнитные волны и их свойства. Шкала электромагнитных волн

Впервые гипотезу о существовании электромагнитных волн высказал в 1864 г. английский физик Джеймс Максвелл. В своих работах он показал, что источниками электрического поля могут быть как электрические заряды, так и магнитные поля, изменяющиеся во времени.

В свою очередь, магнитные поля могут возбуждаться либо движущимися электрическими зарядами (электрическим током), либо переменными электрическими полями.

Рис. 43. Переменные электрические и магнитные поля, порождающие друг друга

Изменение индукции магнитного поля с течением времени вызывает появление в окружающем пространстве вихревого электрического поля. Силовые линии этого поля замкнуты и охватывают линии индукции магнитного поля, и напряженность электрического поля в любой точке пространства перпендикулярна индукции магнитного поля (рис. 43, а). Максвелл предположил, что любое изменение напряженности вихревого электрического поля сопровождается возникновением переменного магнитного поля (рис. 43,6). Далее этот процесс может повторяться до бесконечности, поскольку поля смогут попеременно воспроизводить друг друга даже в вакууме.

Таким образом, в вакууме возникает система изменяющихся и взаимно порождающих друг друга электрических и магнитных полей, охватывающих все большие и большие области пространства (рис. 44).

Совокупность связанных друг с другом периодически изменяющихся электрического и магнитного полей называют переменным электромагнитным полем. Согласно теории Максвелла электромагнитное поле распространяется в пространстве с конечной скоростью.

Рис. 44. Образование электромагнитной волны

Рассмотрим подробнее процесс образования электромагнитного поля в пространстве, окружающем проводник.

Пусть в проводнике возбуждены электромагнитные колебания, в результате чего сила электрического тока в нем непрерывно меняется. Поскольку сила тока связана со скоростью движения свободных зарядов в проводнике, то скорость движения последних также будет непрерывно изменяться с течением времени. Это говорит о том, что свободные заряды внутри проводника будут двигаться с ускорением.

Согласно теории Максвелла при ускоренном движении свободных зарядов в проводнике в пространстве вокруг него создается переменное магнитное поле, которое порождает переменное вихревое электрическое поле. Последнее, в свою очередь, вновь вызывает появление переменного магнитного поля уже на большем расстоянии от заряда и т. д. Таким образом, в пространстве вокруг проводника образуются взаимосвязанные электрические и магнитные поля, которые распространяются с течением времени в виде волны.

Электромагнитное поле, распространяющееся в вакууме или в какой-либо среде с конечной скоростью, называется электромагнитной волной (рис. 45).

Рис. 45. Электромагнитная волна

Электромагнитные волны являются поперечными. В них направления колебаний векторов напряженности электрического поля и индукции магнитного поля волны происходят в плоскости, перпендикулярной направлению распространения волны (см. рис. 45).

Подобно упругим механическим волнам, электромагнитные волны испытывают отражение от препятствий, но, в отличие от упругих волн, они могут распространяться и в вакууме.

Частота электромагнитных волн совпадает с частотой колебаний излучающих частиц. Максимальное значение ускорения при гармонических колебаниях пропорционально квадрату частоты колебаний: . Так как излучают только ускоренно движущиеся заряды, то модуль напряженности электрического поля так же, как и модуль индукции магнитного поля, пропорционален модулю ускорения: , значит, . Тогда интенсивность излучения электромагнитной волны пропорциональна четвертой степени частоты . Следовательно, для получения интенсивных электромагнитных волн в их источнике необходимо создать колебания достаточно высокой частоты.

Одним из важнейших результатов теории Максвелла было теоретическое определение модуля скорости распространения электромагнитных волн (света). Согласно этой теории модуль скорости распространения с электромагнитной волны в вакууме связан с электрической постоянной  и магнитной постоянной следующим соотношением:

Скорость распространения электромагнитных волн в вакууме является максимально (предельно) достижимой величиной. В любом веществе скорость их распространения меньше и зависит от его электрических и магнитных свойств.

Совпадение скорости электромагнитных волн со скоростью света дало возможность Джеймсу Максвеллу предположить, что свет имеет электромагнитную природу. Благодаря этому произошло объединение в одно учение оптики и электромагнетизма.

Рис. 46. Схематическое изображение экспериментальной установки Герца: а — вибратор Герца; б — приемный контур

Электромагнитные волны были экспериментально открыты немецким физиком Генрихом Герцем в 1887 г. Для их генерации он использовал специальное устройство (рис. 46, а), впоследствии названное вибратором Герца.

Герц исследовал излучаемое вибратором электромагнитное поле. В воздушном зазоре между шарами при переменном напряжении, достигающем значения пробоя воздуха, происходил искровой разряд. При этом в вибраторе возникали электромагнитные колебания высокой частоты. Индикатором электромагнитных волн, возникающих в опытах Герца, служила искра, образующаяся в приемном контуре (рис. 46, б). Размеры приемного контура выбирались таким образом, чтобы собственная частота возникающих в нем колебаний была равна частоте излучаемых волн.

Изменяя положение приемного контура по отношению к вибратору и наблюдая появление в нем искры, Герц определял наличие поля в различных точках пространства. Таким образом, Герц экспериментально доказал существование электромагнитных волн.

Длина волны, возникшей в вибраторе Герца, была .

К 1889 г. Герц сумел не только убедительно доказать существование электромагнитных волн, но и установить их основные свойства:

• распространяются не только в различных средах, но и вакууме;
• в вакууме распространяются со скоростью, модуль которой ;
• отражаются и преломляются на границах раздела сред;
• являются поперечными.

Герц считал, что электромагнитные волны невозможно использовать для осуществления связи без проводов. Однако русский ученый Александр Степанович Попов 7 мая 1895 г. на заседании Русского физико-химического общества в Петербурге сообщил о возможности приема электромагнитных сигналов. 18 декабря 1897 г. он передал на расстояние 250 м первую в мире радиограмму из двух слов «Генрих Герц».

В 1901 г. итальянский инженер Г. Маркони впервые осуществил радиосвязь через Атлантический океан.

Исследования по передаче информации электромагнитными волнами, проведенные Поповым, показали, что для радиосвязи можно использовать колебательный контур.

Закрытый контур излучает слабо, так как электрическое поле сосредоточено в основном между обкладками конденсатора, а магнитное — в катушке, т. е. поля пространственно разделены. Такая система с сосредоточенными параметрами практически не излучает электромагнитные волны.

Проследим за изменениями в системе при увеличении расстояния между обкладками конденсатора, при уменьшении площади обкладок конденсатора и при уменьшении числа витков катушки. Так как при этом электроемкость конденсатора и индуктивность катушки уменьшаются, то собственная частота колебаний контура увеличивается. Соответственно, увеличится и интенсивность излучения, которая при прочих равных условиях .

Рис. 47. Схема получения открытого колебательного контура (а); открытый колебательный контур (б); колебательный контур с антенной 1 (в)

Таким образом, для эффективного излучения контур необходимо «открыть», раздвинув обкладки конденсатора, т. е. создать условия «ухода» поля в пространство (рис. 47, а). Если заменить катушку прямым проводом, то частота со увеличится еще больше. В результате приходим к открытому колебательному контуру — это прямой провод (рис. 47, б). Однако в таком виде его невозможно использовать на практике, так как мощность излучения и в этом случае невелика. Интенсивное излучение начинается при достижении частот порядка сотен тысяч герц. Поэтому в действительности контур состоит из катушки и длинного провода — антенны (рис. 47, в). Один конец провода соединен с землей (заземлен), второй — поднят над поверхностью Земли. Длина антенны изготовляется кратной половине длины волны, так как в этом случае она настроена в резонанс с генератором колебаний, что обеспечивает оптимальные условия для излучения и приема электромагнитных волн. Вынужденные колебания высокой частоты в антенне создают в окружающем пространстве электромагнитное поле, и электромагнитные волны распространяются от антенны (рис. 48).

Рис. 48. Излучение электромагнитных волн простейшей антенной (диполем): а — расположение силовых линий электрического поля; б — расположение линий индукции магнитного поля

Спектр электромагнитного излучения удобно изображать в виде шкалы электромагнитных волн, приведенной на рисунке 49.

Рис. 49. Шкала электромагнитных волн

Свойства электромагнитных волн сильно зависят от их частоты. Излучение электронов, обусловленное их движением в проводниках, позволяет генерировать электромагнитные волны с частотой до . Для генерации излучений с частотой выше используют излучение атомов. Верхний предел частот, которые могут генерировать атомные системы, составляет . Излучения более высоких частот (например, гамма-излучение) испускаются атомными ядрами.

Классификация электромагнитных волн в зависимости от частот (длин волн) приведена в таблице 5.

Таблица 5. Классификация электромагнитных волн

В настоящее время электромагнитные волны находят широкое применение в науке и технике в таких процессах и явлениях, как:

• плавка и закалка металлов в электротехнической промышленности, изготовление постоянных магнитов (низкочастотные волны);
• телевидение, радиосвязь, радиолокация (радиоволны);
• мобильная связь, радиолокация (микроволны);
• сварка, резка, плавка металлов лазерами, приборы ночного видения (инфракрасное излучение);
• освещение, голография, лазеры (видимое излучение);
• люминесценция в газоразрядных лампах, лазеры (ультрафиолетовое излучение);
• рентгенотерапия, рентгеноструктурный анализ, лазеры (рентгеновское излучение);
• дефектоскопия, диагностика и терапия в медицине, исследование внутренней структуры атомов, военное дело (гамма-излучение).

Пример №11

Радиоприемник настроен на радиостанцию, работающую на длине волны . Во сколько раз необходимо изменить емкость приемного колебательного контура радиоприемника, чтобы настроить его на длину волны ?

Решение

Длина волны определяется по формуле:

где

По формуле Томсона

Тогда для двух длин волн можем записать:

Разделив второе уравнение на первое, получим:

Отсюда

Ответ:

Формулы и определения

Идеальным колебательным контуром или -контуром называется электрическая цепь, состоящая из конденсатора и катушки индуктивности.

Период электромагнитных колебаний в идеальном колебательном контуре определяется формулой Томсона:

Действующим (эффективным) значением силы переменного тока называется сила такого постоянного тока, который, проходя по резистору сопротивлением в электрической цепи, выделяет в единицу времени такое же количество теплоты, что и данный переменный ток:

Действующее значение напряжения:

Сопротивление резистора, на котором в цепи переменного тока происходит превращение электрической энергии во внутреннюю энергию, называется активным или омическим сопротивлением.

Трансформатор — электромагнитное устройство, преобразующее переменный ток одного напряжения в переменный ток той же частоты, но другого напряжения. Принцип действия трансформатора основан на явлении электромагнитной индукции.

Тип трансформатора определяется коэффициентом трансформации, который равен отношению числа витков первичной обмотки к числу витков вторичной обмотки трансформатора:

Если , то трансформатор понижающий, если — повышающий.

Совокупность связанных друг с другом изменяющихся электрического и магнитного полей называют электромагнитным полем.

Электромагнитными волнами называется распространяющееся в пространстве переменное электромагнитное поле.

Электромагнитные волны являются поперечными, так как колебания напряженности и индукции происходят в плоскости, перпендикулярной направлению распространения волны.

Модуль скорости распространения электромагнитных волн в вакууме равен модулю скорости распространения света:
