Алгоритм построения контура технической детали с сопряжениями в КОМПАС - 3D с примером

Алгоритм построения контура технической детали с сопряжениями:

Сопряжения - плавные переходы в технических деталях, предметах быта, изделиях - применяют с целью:

• 1)    увеличения прочности;
• 2)    удобного и безопасного обращения;
• 3)    уменьшения коррозийности деталей;
• 4)    учёта эстетических требований.

Построение сопряжения сводится к трем моментам:

• 1)    определению центра сопряжения;
• 2)    нахождению точек сопряжения;
• 3)    построению дуги сопряжения заданного радиуса.

Приступая к выполнению чертежа, проводят анализ графического изображения детали, т. е. определяют виды используемых сопряжений и способы их построения. При выполнении чертежа очень важна последовательность построений. Поэтому перед началом работы изображение мысленно разбивают на элементы и определяют последовательность их выполнения. Сначала вычерчивают элементы, которые будут сопрягаться, а затем строят сопряжения.

Построение изображения контура технической детали на чертеже выполняется в следующем порядке:

1. построить оси симметрии (для симметричных деталей);
2. отложить расстояние между центрами окружностей и провести центровые линии;
3. выполнить окружности и прямые линии;
4. построить сопряжения;
5. проставить размеры.

Этот же порядок последовательности построения контура технической детали применим и в выполнении задания на компьютере.

Рассмотрим пошаговое построение контура технической детали с сопряжениями.

1.    Получив задание, необходимо провести анализ графического изображения детали, т. е. определить виды используемых сопряжений и способы их построения (рис. 66).

2.    Создать новый документ типа Лист чертежа с помощью кнопки

3. Откроется окно Новый документ, выберите Фрагмент (рис. 68).

4.Откроется поле для выполнения чертежа (рис. 69).

5.    Отложите взаимно-перпендикулярные прямые 196 и 70 (15+55) мм (рис. 70), параллельно им на расстоянии 15 мм проведите прямые. Для

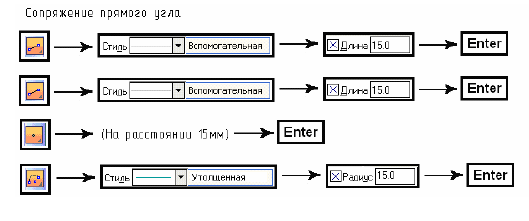

этого нажмите кнопку«Геометрия» и выполните все команды, необходимые для данного этапа построения (команды приведены ниже).

6.    На нижней горизонтальной прямой, в крайней её точке, поставьте
и от неё вниз влево проведите прямую под углом 60° (рис. 71).

• Чертежи на заказ

7.    Найдите центры окружностей (горизонтальные размеры - 60 и 44 мм вертикальные размеры - 70 и 68 мм, рис. 72).

8.    Постройте окружности: верхнюю - D=40 мм, нижнюю - D=60 мм, а также внутреннюю верхнюю - D=20 мм и внутреннюю нижнюю -D=3() мм (рис. 73).

9. Между данными окружностями постройте внутреннее сопряжение R 106 мм. Для этого необходимо найти центр сопряжения и точки сопряжения, а радиус сопряжения задан.

1.    Постройте вспомогательные дуги радиусом 86 мм (106 - 20) и радиусом 76 мм (106 - 30), при пересечении дуг найдите центр сопряжения.

2.    Соедините прямыми центр сопряжения и центры окружностей, при пересечении прямой и окружностей найдите точки сопряжения (рис. 74).

10.    Между данными окружностями постройте внешнее сопряжение R52 мм. Для этого необходимо найти центр сопряжения и точки сопряжения, а радиус сопряжения задан.

1)    . Постройте вспомогательные дуги радиусом 72 мм (52 + 20) и радиусом 82 мм (52 + 30), при пересечении дуг найдите центр сопряжения.

2)    . Соедините прямыми центр сопряжения и центры окружностей, при пересечении прямой и окружностей найдите точки сопряжения (рис. 75).

11.    Выполните сопряжение углов во внутреннем треугольнике: R15 мм, R10 мм, R10 мм (рис. 76).

12.    В верхней части кронштейна выполните сопряжение прямой и дуги окружности R68 мм.

В нижней части кронштейна выполните сопряжение прямой и дуги окружности R15 мм(рис.77).

13.    В нижней части кронштейна постройте внешнее сопряжение между данными окружностями радиусом 20 мм. Для этого необходимо найти центр сопряжения и точки сопряжения, а радиус сопряжения задан.

1)    . Постройте вспомогательные дуги радиусом 50 мм (30 + 20) и радиусом 20 мм.

2)    . Соедините прямыми центр сопряжения и центр окружности (рис. 78).

14.    Проведите недостающие контурные прямые и проставьте размеры (рис. 79).
